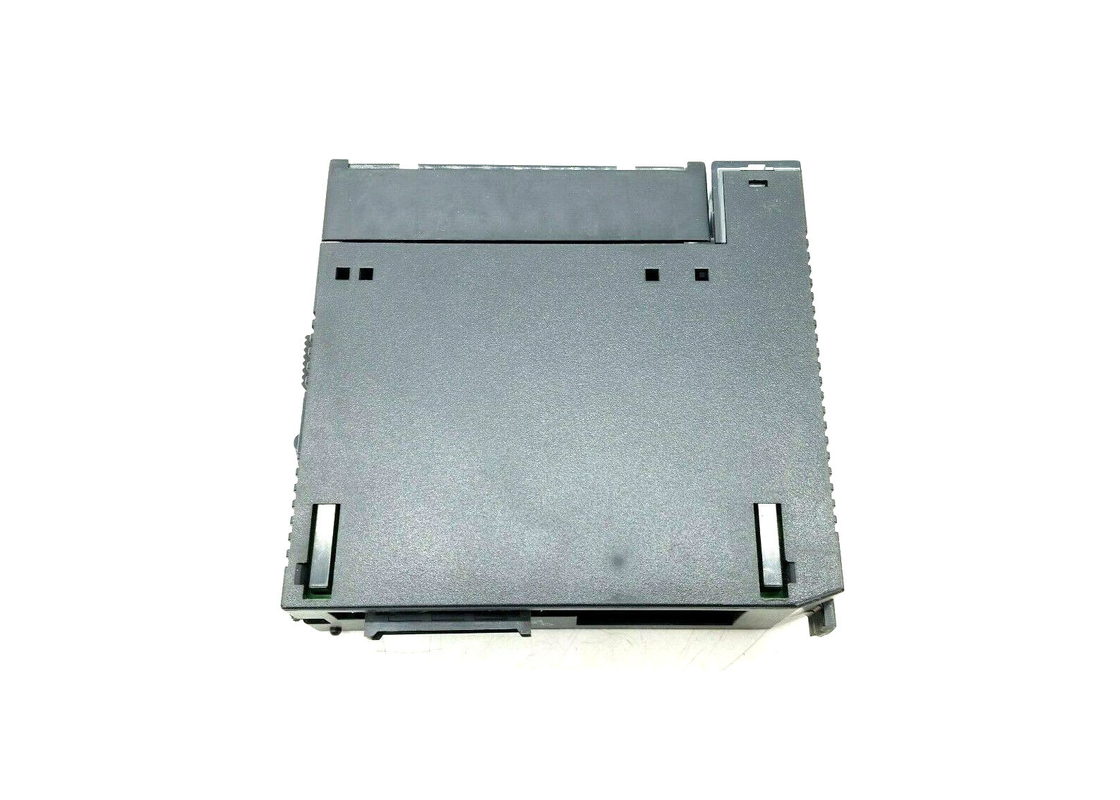

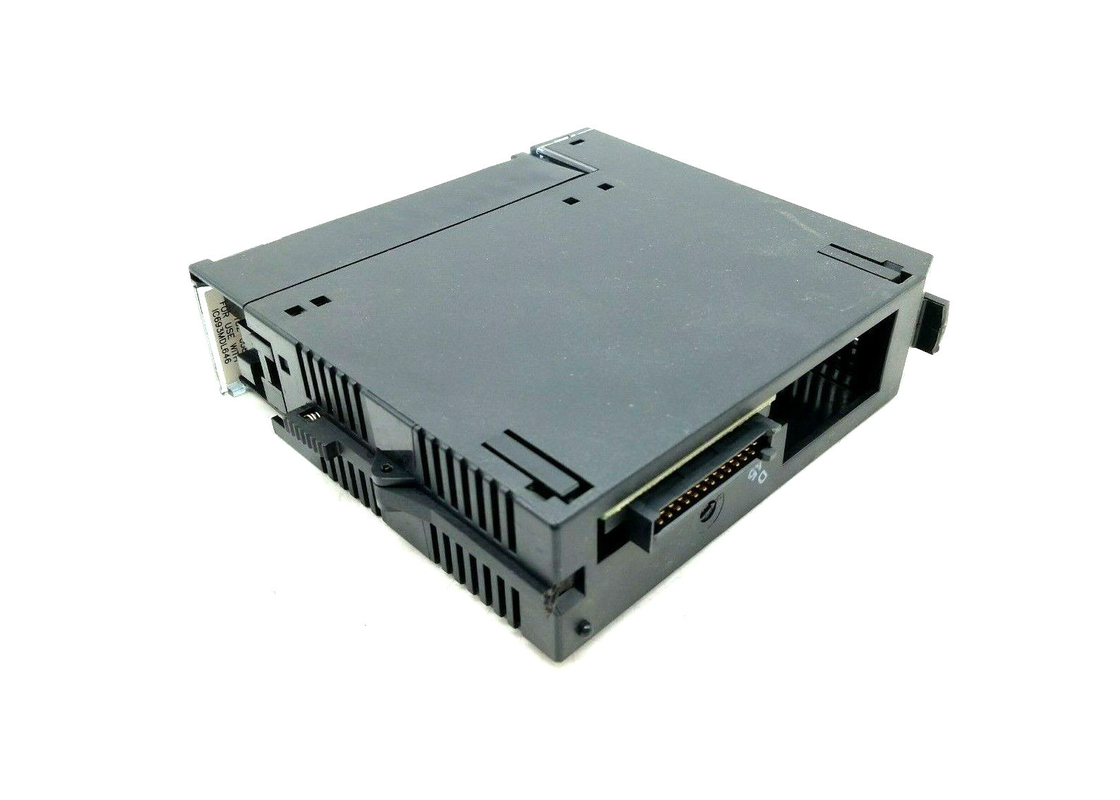

GE FANUC IC693MDL646 Модуль входов 24 В постоянного тока, положительная / отрицательная логика

GE FANUC IC693MDL646 24-вольтовый модуль дискретного ввода постоянного тока с положительной/отрицательной логикой

Описание продукта

Модуль IC693MDL646 представляет собой 24-вольтовый модуль дискретного ввода постоянного тока с положительной/отрицательной логикой для серии программируемых логических контроллеров 90-30. Он оснащен 16 входными точками в одной группе, имеющей общий входной клеммник питания. IC693MDL646 разработан для работы как с положительной, так и с отрицательной логикой. Характеристики входов делают его совместимым с широким спектром пользовательских входных устройств, таких как концевые выключатели, кнопки и бесконтактные датчики. Питание для полевых устройств обычно подается пользователем или изолированным источником +24 В постоянного тока от блока питания.

В верхней части модуля расположены светодиодные индикаторы, отображающие состояние (вкл/выкл) каждой точки. Блок светодиодов разделен на 2 горизонтальных ряда по 8 зеленых светодиодов в каждом. Верхний ряд обозначен от A1 до A8 (точки с 1 по 8), а нижний - от B1 до B8 (точки с 9 по 16). Между внутренней и внешней поверхностью откидной дверцы находится вставка. С внутренней стороны расположен монтажный чертеж, а с внешней - идентификация цепи. Левый внешний край вставки имеет синюю цветовую маркировку, указывающую на низковольтный модуль. Этот модуль может быть установлен в любой слот ввода-вывода в системе ПЛК серии 90-30. Другие характеристики включают диапазон входного напряжения от 0 до 30 В постоянного тока и входной ток 7 мА. Напряжение во включенном состоянии находится в пределах от 11,5 до 30 В, а напряжение во включенном состоянии - от 0 до +5 В постоянного тока. Номинальный ток во включенном состоянии составляет минимум 3,2 мА, а в выключенном - максимум 1,1 мА.

О модуле IC693MDL646

Модуль IC693MDL646 представляет собой 24-вольтовый модуль постоянного тока GE Fanuc, классифицированный в серии 90-30 программируемых логических контроллеров GE. 16-точечный модуль постоянного тока имеет упрощенную конструкцию для облегчения поиска неисправностей и настройки. Модуль IC693MDL646 поддерживает портативный КПК с логическим программным обеспечением CIMPLICITY Machine Edition, которое позволяет пользователям взаимодействовать с контроллером ПЛК. Этот КПК Logic Developer обеспечивает простоту мониторинга или изменения данных, а также возможность просмотра диагностической информации. Устройство оснащено функцией принудительного включения/выключения и может быть сконфигурировано с помощью простого в использовании процесса настройки машины, что экономит время и повышает производительность. Модуль IC693MDL646 создан для обеспечения высокой производительности в различных точечных приложениях благодаря интегрированному блоку управления движением.

Обработка данных модуля GE Fanuc Series 90-30 IC693MDL646 24 Вольт постоянного тока легко настраивается, что упрощает ее регулировку. Модуль GE IC693MDL646 может создавать мощную систему без необходимости изменения прикладного программного обеспечения. Используя Ethernet-соединение, модуль IC693MDL646 обеспечивает связь в реальном времени между различными промышленными системами и различными частями производственной площадки. Это гарантирует, что пользователи получат мониторинг в реальном времени и простоту управления. Модуль IC693MDL646 использует процессор с поддержкой Ethernet и поддерживает использование модуля Ethernet, установленного на стойке. Модуль IC693MDL646 создан для того, чтобы выделяться среди различных малых управляющих устройств, и предлагает варианты резервирования. Таким образом, модуль IC693MDL646 является экономичным промышленным решением, созданным для обеспечения эффективности.

Технические характеристики

Техническая информация

Номинальное напряжение 24 вольт постоянного тока
Диапазон входного напряжения от 0 до +30 вольт постоянного тока
Входы на модуль 16 (одна группа с одним общим)
Изоляция 1500 вольт между стороной поля и стороной логики
Входной ток 7 мА (типичный) при номинальном напряжении
Характеристики входов
Напряжение во включенном состоянии от 11,5 до 30 вольт постоянного тока
Напряжение в выключенном состоянии от 0 до +5 вольт постоянного тока
Ток во включенном состоянии минимум 3,2 мА
Ток в выключенном состоянии максимум 1,1 мА
Время отклика при включении 1 мс (типичное)
Время отклика при выключении 1 мс (типичное)
Потребляемая мощность: 5 В 80 мА (все входы включены) от шины 5 В на задней панели
Потребляемая мощность: 24 В 125 мА от изолированной шины 24 В на задней панели или
от пользовательского источника питания
