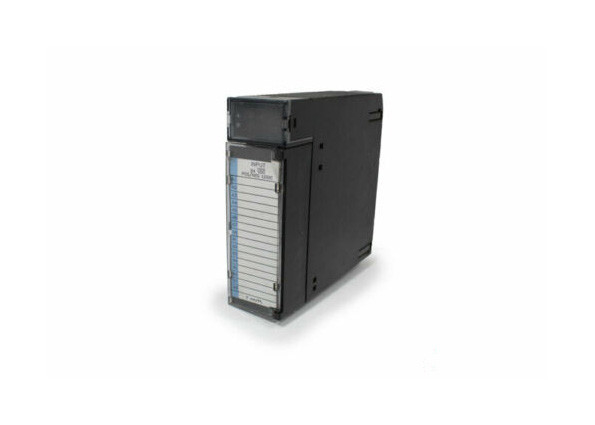

IC693MDL645 24 входного сигнала позитва DC вольта/отрицательных логики принадлежа 90-30 сериям Programmable регуляторов логики. Его можно установить в любую систему PLC серии 90-30 которая имеет или 5 или 10 - опорное плите слота. Этот модуль входного сигнала имеет и характеристики положительной и отрицательной логики. Он имеет 16 пунктов входного сигнала в группу. Он использует один общий терминал силы. Потребитель имеет 2 варианта для приводя в действие приборов поля; любая поставка сила сразу или использовать совместимую поставку +24BDC.

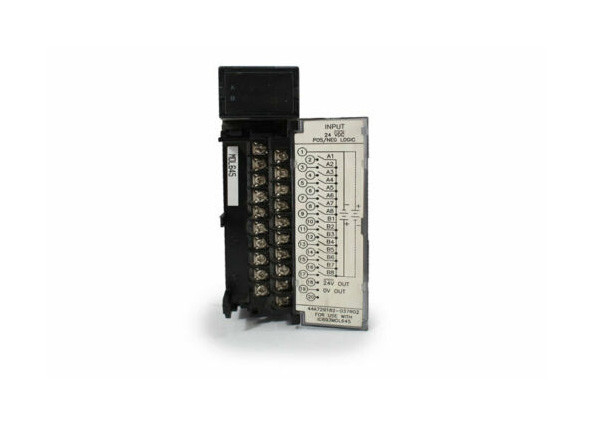

Характеристики логики модуля IC693MDL645 двойные делают ее идеальный в применениях которые требуют электронных переключателей близости, переключателей предела, и кнопок. Важно заметить что проводка и настоящие данные по идентификации расположены на вставке. Эта вставка расположена между внутренней и наружной поверхностью прикрепленной на петлях двери. Связывая проволокой информация расположена на стороне вставки смотря на наружу. Настоящее идентификация расположено на внутренности вставки, поэтому необходимо раскрыть прикрепленную на петлях дверь для рассмотрения этой информации. Этот модуль расклассифицирован как низшее напряжение, которое почему внешний край вставки цвет-закодированные голубые.

Расположены вверху модуль 2 горизонтальных строки, каждая строка имея 8 зеленых СИД. СИД которое соответствует верхним пунктам 1 до 8 входного сигнала строки обозначено A1 к A8, пока те на второй строке, которые соответствуют пунктам 9 до 16 входного сигнала, обозначены B1 к B8. Это СИД служит показать состояние "ON" или "OFF " каждого пункта входного сигнала.

Этот 24 модуля входного сигнала позитва DC вольта/отрицательных логики имеет расклассифицированное напряжение тока 24 вольт с рядом ввода напряжения DC 0 до +30 вольт DC. Изоляция 1500 вольт между стороной поля и стороной логики. Течение входного сигнала на расклассифицированном напряжении тока типично 7 мам. Для своих входных характеристик: напряжение тока на-государства 11,5 до 30 вольт DC пока напряжение тока -государства 0 к DC вольт ±5. Течение на-государства 3,2 мамы минимальной и течение -государства 1,1 мамы максимальной. Время от времени время на ответ госпожа типично 7 для каждого. Расход энергии на 5V 80 мам (когда все входные сигналы дальше) от автобуса 5 вольт на backplane. Расход энергии на 24V 125 мам от изолированного 24 автобусов backplane вольта или от потребител-поставленной силы.

Технические данные

Техническая информация

Расклассифицированное напряжение тока 24 вольта DC
Вольты DC ряда 0 до +30 ввода напряжения
Входные сигналы согласно с модуль 16 (одна группа с одиночным общим)
Изоляция 1500 вольт между стороной поля и стороной логики
Мамы течения входного сигнала 7 (типичные) на расклассифицированном напряжении тока
Входные характеристики
вольты DC напряжения тока 11,5 до 30 На-государства
вольты DC напряжения тока 0 до +5 -государства
мамы течения 3,2 На-государства минимальные
мамы течения 1,1 -государства максимальные
На госпоже времени на ответ 7 типичной
С госпожи времени на ответ 7 типичной
Расход энергии: 80 мамы 5V (все входные сигналы дальше) от автобуса 5 вольт на backplane
Расход энергии: мамы 24V 125 от изолированного 24 автобусов backplane вольта или
от потребителя поставленная сила
