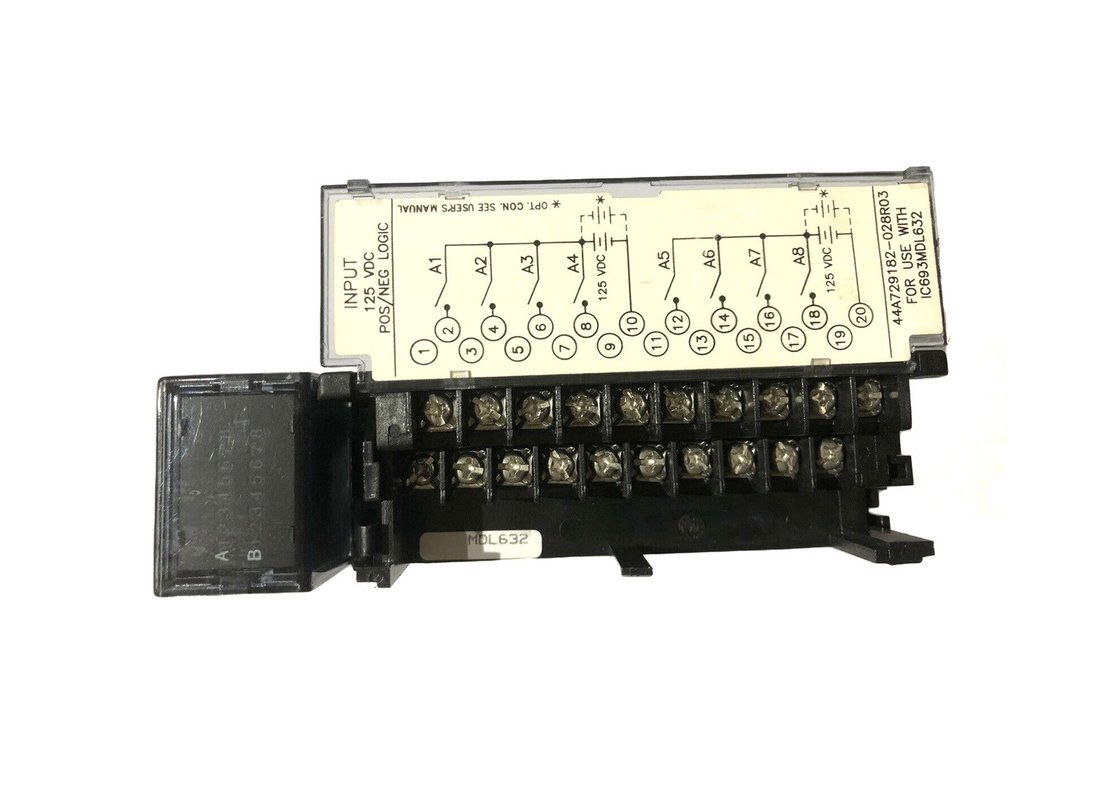

GE FANUC IC693MDL632, позитв DC 125 вольт/модуль входного сигнала отрицательной логики
Подробная информация о продукте:
| Место происхождения: | США |
| Фирменное наименование: | GE |
| Номер модели: | ИК693МДЛ632 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Новый в первоначальной коробке |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | T/T |
| Поставка способности: | 100 |
|
Подробная информация |
|||
| Бренд: | GE Fanuc | Модель: | IC693MDL632 |
|---|---|---|---|
| Ряд: | Серия 90-30 | Тип продукта: | МОДУЛЬ ВХОДНОГО СИГНАЛА |
| логика: | Положительный/недостаток | Оцененное напряжение: | 125 вольт DC |
| Диапазон входного напряжения: | 0 до 150 вольт DC | Входные данные: | 8 |
| Изоляция между стороной поля и стороной логики: | 1500 вольт | Гарантия: | 1 год |
| Выделить: | Модуль входного сигнала отрицательной логики 24VDC,Положительный модуль входного сигнала логики 24VDC,модуль выхода отрицательной логики 2A |
||
Характер продукции
GE FANUC IC693MDL632, 125 вольт ДиС позитивный/отрицательный логический входный модуль
Описание продукта
GE Fanuc IC693MDL632 представляет собой модуль позитивного/отрицательного логического ввода 125 вольт постоянного тока.Этот модуль имеет 8 отдельных входных точек, равномерно распределенных между двумя изолированными группами.Коммуны не соединены или не связаны друг с другом внутри корпуса модуля.
Операторы могут использовать этот модуль с ПЛК серии 90-30. Это делается путем установки его в слот ввода/вывода 5-слотной или 10-слотной базовой пластины.
Для работы полевых устройств оператор должен подавать им энергию. Во-первых, устройство ввода должно быть подключено. Это делается между вводом модуля и шиной питания.Существует широкий спектр устройств ввода, которые совместимы с характеристиками вводаЭто включает в себя, но не ограничивается электронные выключатели близости, кнопки и ограничительные выключатели.
Модуль IC693MDL632 может иметь положительные или отрицательные логические характеристики.Это по конструкции. Он может погрузить ток в пользовательскую общую или отрицательную мощность от входного устройства.модуль может получать ток от устройства ввода и отправлять его пользователю на общую или положительную шину питания.
В верхней части модуля пользователи найдут светодиодный блок.Поскольку этот модуль состоит только из 8 точек, он использует только верхний ряд - точки от 1 до 8.
На этом модуле есть дверь с петлями и вставка между внутренней и внешней поверхностями двери.поверхность вставки, обращенной внутрь модуля, содержит информацию о проводке цепиКроме того, на внешней поверхности может быть записана информация об идентификации схемы.
На внешнем левом краю вставки, пользователи могут видеть, что он красный.Это высоковольтный модуль.
Технические спецификации
| Номинальное напряжение: | 125 вольт постоянного тока |
| # ввода: | 8 |
| Частота: | n/a |
| Вводный ток: | 4.5 мА |
| Изоляция: | 1500 вольт между стороной поля и стороной логики |
| Прямое питание: | Да, да. |
Техническая информация
| Номинальное напряжение | 125 вольт постоянного тока (положительная или отрицательная логика) |
| Диапазон входного напряжения | от 0 до +150 вольт постоянного тока |
| Входы на модульt | 8 (две группы по четыре входа) |
| Изоляция | 1500 вольт между стороной поля и стороной логики |
| 500 вольт между группами | |
| Вводный ток | 4.5 мА типично |
| Характеристики ввода | |
| Напряжение в режиме включения | от 90 до 150 вольт постоянного тока |
| Напряжение вне состояния | от 0 до 30 вольт постоянного тока |
| Ток в режиме включения | 3.1 мА |
| Прямой ток вне состояния | 1.1 мА максимум |
| Время ответа | 7 мс типично |
| Время ответа отключения | 7 мс типично |
| Внутреннее потребление энергии | 40 мА от 5-вольтовой шины на заднем плане |
| 36 mA (типичный) от питания пользователя (все входы) | |
| ОН) |
