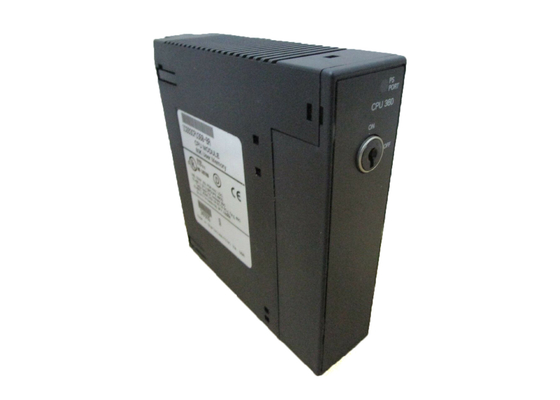

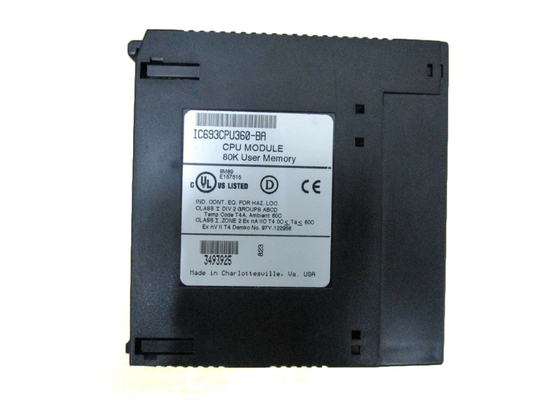

GE FANUC IC693CPU360, одиночный модуль C.P.U. слота, серия 90/30 систем PLC
Подробная информация о продукте:
| Место происхождения: | США |
| Фирменное наименование: | GE |
| Номер модели: | IC693CPU360 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Новый в первоначальной коробке |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | T/T |
| Поставка способности: | 100 |
|
Подробная информация |
|||
| Бренд: | GE Fanuc | Модель: | IC693CPU360 |
|---|---|---|---|
| Ряд: | Серия 90-30 | Тип продукта: | Процессор |
| Микропроцессор: | 80386EX | Пункты I/O: | 4096 |
| Оценка входного сигнала напряжения тока: | 5 В. | Текущее потребление: | 670 мам |
| Память регистра: | 9999 слов | Рабочая температура: | 0-60 градусов Цельсия |
| Выделить: | Модуль входного сигнала отрицательной логики 24VDC,Положительный модуль входного сигнала логики 24VDC,модуль выхода отрицательной логики 2A |
||
Характер продукции
Описание продукта
GE Fanuc IC693CPU360 - это модуль центрального процессора (CPU) 360. Он имеет 240 Кбайт настраиваемой пользовательской памяти.Это однослотовый модуль CPU с 4096 дискретными точками ввода/вывода на 8 стойках.
Типичная скорость сканирования модуля CPU 360 составляет 0,22 мс на 1 К логической памяти.Хотя модуль не имеет встроенных последовательных портов, он может использовать разъем на источнике питания ПЛК.. Этот модуль имеет как ОЗУ, так и флэш-память, и, как и другие модули IC693, он совместим с прошивкой v.10.60. Этот блок совместим с серией 90-30 от GE Fanuc. При использовании этого CPU с приложениями начального уровня с небольшим количеством входов/выходов, CPU встраивается в объединительную плату. Это делает все слоты доступными для использования входа или выхода.Ethernet, различные модули шины и устройства управления - вот некоторые из совместимых устройств, которые могут работать с этим модулем CPU.
Модели CPU среднего класса являются модульными и доступны в различных размерах памяти. Линейка также включает модели с различными возможностями производительности и расширенной функциональностью, такими как поддержка модуля программируемого сопроцессора, переопределения и часы с резервным питанием от батареи. Что касается высокопроизводительных процессоров, они основаны на новейшем процессоре 386EX.
Это обеспечивает быстрые вычисления и высокую пропускную способность. Эти модули могут обрабатывать до 4096 точек ввода/вывода, и они начинаются с 32 К памяти и могут быть запрограммированы на нескольких стандартных языках.IC693CPU360 - это высокопроизводительный процессор.
Технические характеристики
| Скорость процессора: | 25 МГц |
| Точки ввода/вывода: | 2048 |
| Память регистров: | 240 Кбайт |
| Математика с плавающей запятой: | Да |
| 32-битная система | |
| Процессор: | 80386EX |
Техническая информация
CPU360 Каталожный номер IC693CPU360
| Тип CPU | Однослотовый модуль CPU |
| Общее количество базовых плат на систему | 8 (базовая плата CPU + 7 расширений и/или удаленных) |
| Нагрузка, требуемая от источника питания | 670 миллиампер от источника питания +5 В постоянного тока |
| Скорость процессора | 25 мегагерц |
| Тип процессора | 80386EX |
| Рабочая температура | от 0 до 60 градусов C (от 32 до 140 градусов F) окружающей среды |
| Типичная скорость сканирования | 0,22 миллисекунды на 1 К логики (логические контакты) |
| Память пользовательской программы (максимум) | Начиная с прошивки Release 9.0, 240 Кбайт. Примечание: Фактический размер доступной памяти пользовательской программы зависит от объемов, настроенных для настраиваемых типов памяти слов %R, %AI и %AQ (см. ниже). Для прошивки до Release 9.0 фиксированный размер составляет 80 Кбайт. |
| Дискретные входные точки - %I | 2048 |
| Дискретные выходные точки - %Q | 2048 |
| Глобальная дискретная память - %G | 1280 бит |
| Внутренние катушки - %M | 4096 бит |
| Выходные (временные) катушки - %T | 256 бит |
| Ссылки на состояние системы - %S | 128 бит (%S, %SA, %SB, %SC - по 32 бита каждый) |
| Память регистров - %R | Начиная с прошивки Release 9.0, настраивается с шагом 128 слов от 128 до 16 384 слов с Logicmaster и от 128 до 32 640 слов с Control версии 2.2. Для прошивки до Release 9.0 фиксированный размер составляет 9999 слов. |
| Аналоговые входы - %AI | Начиная с прошивки Release 9.0, настраивается с шагом 128 слов от 128 до 16 384 слов с Logicmaster и от 128 до 32 640 слов с Control версии 2.2. Для прошивки до Release 9.0 фиксированный размер составляет 9999 слов. |
| Аналоговые выходы - %AQ | Начиная с прошивки Release 9.0, настраивается с шагом 128 слов от 128 до 16 384 слов с Logicmaster и от 128 до 32 640 слов с Control версии 2.2. Для прошивки до Release 9.0 фиксированный размер составляет 9999 слов. |
| Системные регистры (только для просмотра таблицы ссылок; не могут быть указаны в логической программе) | 28 слов (%SR) |
| Таймеры/счетчики | >2000 |
| Регистры сдвига | Да |
| Встроенные последовательные порты | 1 (использует разъем на источнике питания ПЛК). Поддерживает протоколы ведомого SNP и ведомого SNP-X. Требуется модуль CMM для поддержки ведущего SNP/SNP-X, CCM или протокола ведомого RTU; модуль PCM для поддержки ведущего RTU. |
| Связь | LAN- Поддерживает многоадресную рассылку. Также поддерживает модули Ethernet, FIP, Profibus, GBC, GCM и GCM+. |
| Переопределение | Да |
| Часы с резервным питанием от батареи | Да |
| Прерывания | Да |
| Тип хранения памяти | ОЗУ и Flash |
| Совместимость с PCM/CCM | Да |
| Поддержка математики с плавающей запятой | Да, на основе прошивки в прошивке Release 9.0 и более поздних версиях. |
