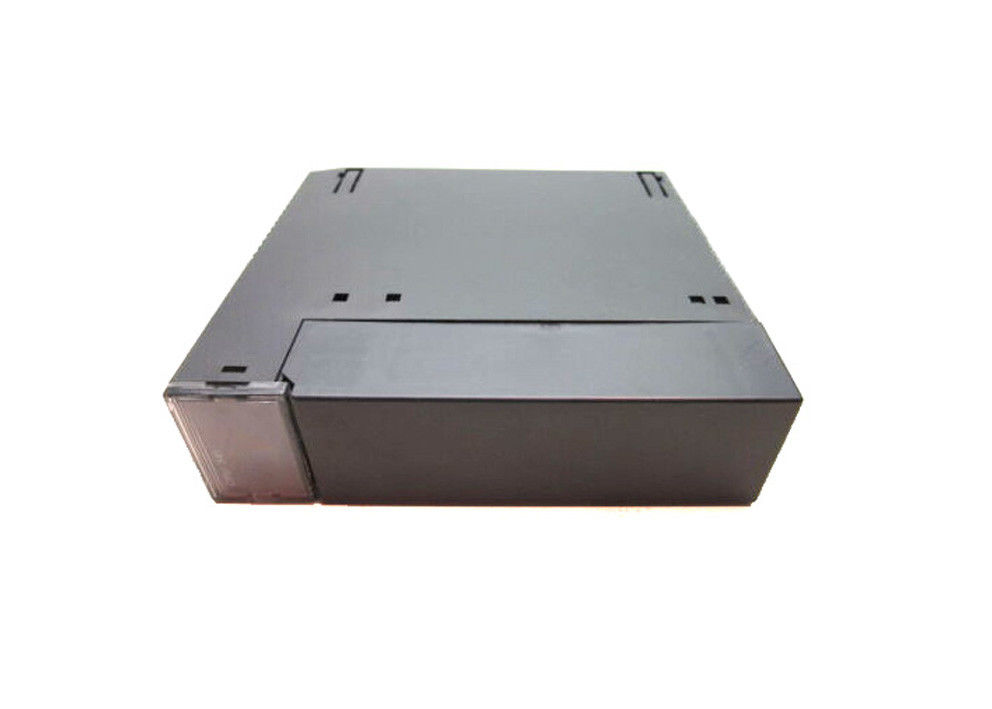

IC693CPU341 Модуль ЦП GE FANUC серии 90-30 с частотой 20 МГц
Описание продукта
Общий:Модуль IC693CPU341, входящий в серию GE Fanuc 90-30, представляет собой однослотовый модуль ЦП, оснащенный 5 базовыми панелями. В дополнение к одной базовой плате ЦП он содержит 4 базовые платы удаленного доступа и/или расширения. Он оснащен процессором 80C188XL.
Власть:Он работает на частоте 20 МГц и требует нагрузки 490 мА от источника питания +5 В постоянного тока. Модуль работает в диапазоне температур окружающей среды от 0 до 60 градусов Цельсия (или от 32 до 140 градусов по Фаренгейту).
Память:Типичная скорость этого процессора составляет 0,3 миллисекунды на 1 КБ логики (также известной как логические контакты). При максимальном объеме памяти пользовательских программ 80 КБ IC693CPU341 имеет регистровую память (%R) объемом 9999 слов; дискретная глобальная память (%G) размером 1280 бит, внутренние катушки (%M) 1024 бита, выходные (временные) катушки (%T) 256 бит и ссылки состояния системы (%S) 128 бит (при этом %S, %SA, %SB, %SC имеют по 32 бита каждый).
Ввод/вывод:Аналоговые входы (%AI) и выходы (%AQ) составляют 1024 и 256 слов соответственно. Дискретный вход (%I) и выход (%Q) равны 512 каждый. Он имеет 16 слов (%SR) системных регистров, которые используются только для просмотра справочной таблицы и не могут использоваться в программе пользовательской логики.
Специфический:Этот ЦП имеет единственный встроенный последовательный порт, для которого требуется подключение к источнику питания ПЛК, используемому в системе. Порт поддерживает подчиненные протоколы SNP/SNP-X. IC693CPU341 совместим с PCM/CCM, однако для поддержки ведущего устройства SNP/SNP-x, CCM или подчиненного устройства RTU требуется модуль CMM. Также требуется модуль PCM для поддержки ведущего устройства RTU.
ЛВС:IC693CPU341 имеет установленную локальную сеть (LAN). Эта функция позволяет CUP поддерживать различные дополнительные модули, такие как FIP, Profibut, многоточечные, Ethernet, GBC, GMC и дополнительные модули GCM+. Его ранние версии имеют ОЗУ и дополнительное EPROM или EEPROM для хранения данных. Новые версии, начиная с аппаратной версии IC693CPU341-J и версии прошивки 4.61, поддерживают только ОЗУ и дополнительную флэш-память для нужд дополнительной памяти.
Технические характеристики
| Скорость процессора |
20 МГц |
| Точки ввода-вывода |
512 |
| Регистрация памяти |
19,9 Кбайт |
| Математика с плавающей запятой |
Нет |
| 16-битная система |
Да |
| Процессор |
80C188XL
|
Техническая информация
ЦП341 Номер по каталогу IC693CPU341
| Тип процессора |
Однослотовый модуль ЦП |
| Общее количество базовых плат на систему |
5 (1 базовая плата ЦП + 4 модуля расширения и/или удаленного управления) |
| Требуемая нагрузка от источника питания |
490 миллиампер от источника питания +5 В постоянного тока |
| Скорость процессора |
20 Мегагерц |
| Тип процессора |
80C188XL |
| Рабочая температура |
От 0 до 60 градусов C (от 32 до 140 градусов F) окружающей среды |
| Типичная скорость сканирования |
0,3 миллисекунды на 1 КБ логики (логические контакты) |
| Память пользовательской программы (максимум) |
80 КБ |
|
Точки дискретного входа — %I
Точки дискретного выхода — %Q
|
512
512
|
| Дискретная глобальная память — %G |
1280 бит |
| Внутренние катушки — %M |
1024 бита |
| Выходные (временные) катушки — %T |
256 бит |
| Ссылки на состояние системы — %S |
128 бит (%S, %SA, %SB, %SC — по 32 бита каждый) |
| Регистровая память — %R |
9999 слов |
| Аналоговые входы — %AI |
1024 слова |
| Аналоговые выходы — %AQ |
256 слов |
| Системные регистры (только для просмотра справочной таблицы; на него нельзя ссылаться в программе пользовательской логики) |
16 слов (%SR) |
| Таймеры/Счетчики |
>2000 |
| Регистры сдвига |
да |
| Встроенные порты |
1 (используется разъем источника питания ПЛК). Поддерживает подчиненные протоколы SNP/SNP-X. Требуется модуль CMM для поддержки ведущего устройства SNP/SNP-X, CCM или ведомого устройства RTU; Модуль PCM для поддержки главного устройства RTU. |
| Коммуникации |
локальная сеть- Поддерживает многоточечную передачу. Также поддерживаются дополнительные модули Ethernet, FIP, Profibus, GBC, GCM, GCM+. |
| Переопределить |
да |
| Часы с батарейным питанием |
да |
| Прерывания |
да |
| Тип памяти |
ОЗУ и опционально EPROM или EEPROM для ранних версий. Начиная с аппаратной версии IC693CPU341-J и версии прошивки 4.61, поддерживаются только ОЗУ и дополнительная флэш-память. |
| Совместимость PCM/CCM |
да |
