Ge Fanuc Ic693cpu313, врезал C.P.U., программируя программное обеспечение, 5-Slotted

Ge Fanuc Ic693cpu313, встроенный процессор, программное обеспечение, 5-слотный

Описание продукта

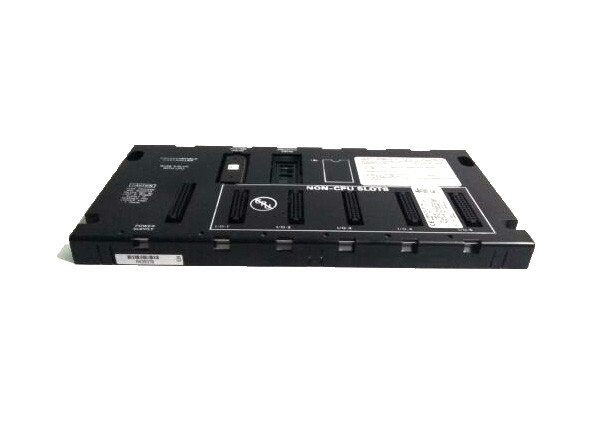

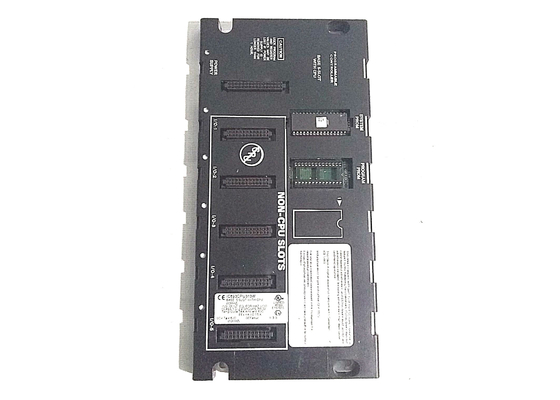

GE Fanuc IC693CPU313 - это встроенный процессор с 5-слотной базовой платой, которая содержит одну базовую плату на систему.Этот модуль достигает скорости обработки 10 МГц с процессором 80188.Эта работа этого модуля происходит при температурном диапазоне от 0°Вдо 60 °В.

IC693CPU313 оснащен максимальной пользовательской памятью 12 КБ для программирования, которая распределена в различные типы памяти.Память пользователя, связанная с аналоговым входом (% AI) и аналоговым выходом (% AO), составляет 64 слова и 32 слова соответственно.Этот модуль требует 128 бит памяти для ссылки на состояние системы, в которой каждый тип подпамяти требует 32 бит. Память также выделяется для системных регистров (% SR) 16 слов. Память регистра также имеет максимальное пространство для хранения до 1024 слов данных.Память, связанная с внутренними катушками (% M) и временными выходными катушками (% T), составляет 1024 бита и 264 бита соответственноГлавная память вIC63CPU313это дискретная глобальная память (%G), которая составляет 1280 бит.

IC693CPU313 также поддерживает дополнительные модули, такие как GCM, GCM+, Ethernet, Profibus, FIP, GBC и т. Д.Память, используемая в этом модуле, представляет собой оперативную память или EPROM.Этот модуль может достигать скорости сканирования 0,6 миллисекунд / 1K и оснащен одним встроенным портом, который поддерживает протоколы, такие как SNP slave и SNP-X slave.

Процессор IC693CPU313 - это встроенный процессор GE Fanuc из серии 90-30.Встроенный процессор IC693CPU313 работает со скоростью процессора 10 Мегагерц, а его процессор - процессор 80188. Это турбо-CPU. Базовая пластина встроенного процессора IC693CPU313 имеет только 5 слотов для модулей (плюс 1 слот на крайней левой стороне, который предназначен только для размещения источников питания).может подключаться к другим типам базовых плат, таких как дистанционные базовые плат и расширительные базовые плат в программируемом логическом контроллере серии 90-30 или ПЛКВстроенный процессор IC693CPU313 не может быть подключен к устройствам PCM и CCM, но он может вмещать большинство опционных модулей и модулей В/В.

Встроенный процессор GE Fanuc серии 90-30 IC693CPU313 имеет только один порт связи.Этот порт связи позволяет встроенному процессору общаться с другими устройствами через протокол SNP-slave и протокол SNP-X-slaveТипы памяти, которые может поддерживать встроенный процессор IC693CPU313, включают оперативную память RAM и EPROM или EEPROM для специализированных приложений.Окружающий диапазон температуры работы для этого встроенного CPU заднего плана составляет от 0 до 60 градусов по Цельсию или от 32 до 140 градусов по ФаренгейтуЭтот процессор не может поддерживать математику плавающей запятой. Встроенный процессор серии 90-30 IC693CPU313 получает 430 миллиамперов тока при напряжении 5 вольт постоянного тока.Он может общаться с другими модулями через локальную сеть, которая поддерживает множественную установку..

Технические спецификации

Технические спецификации для IC693CPU313
