Описание продукта

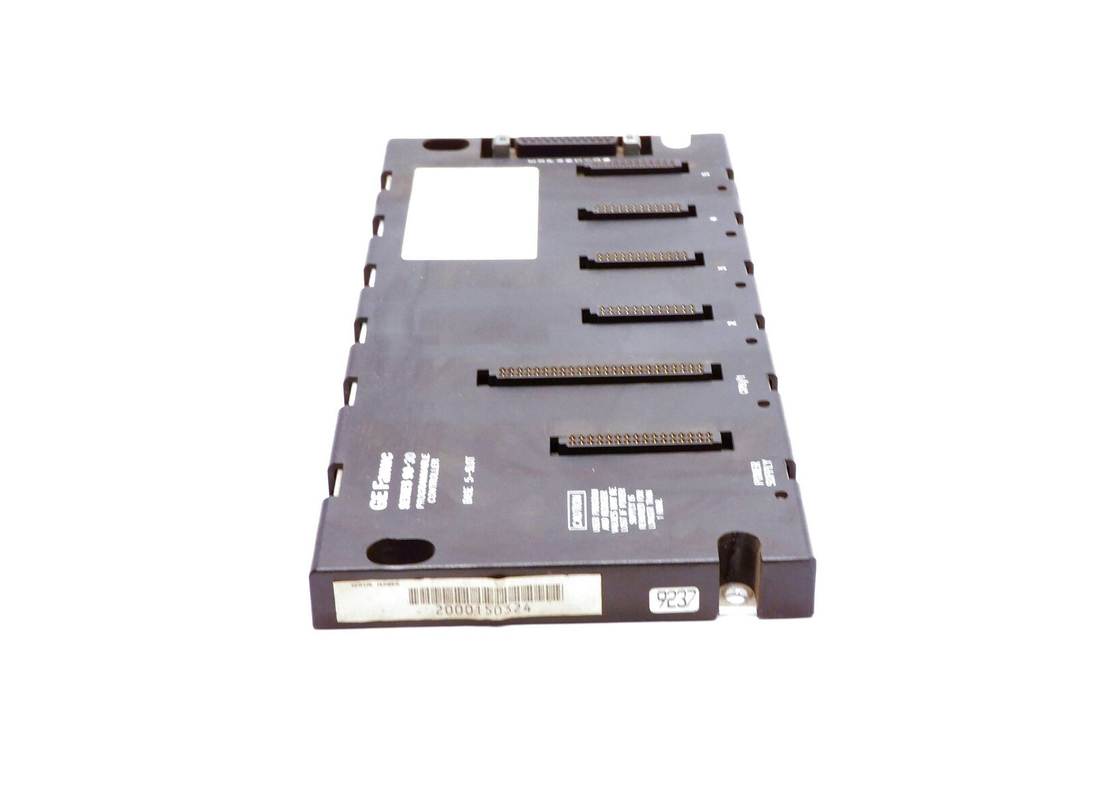

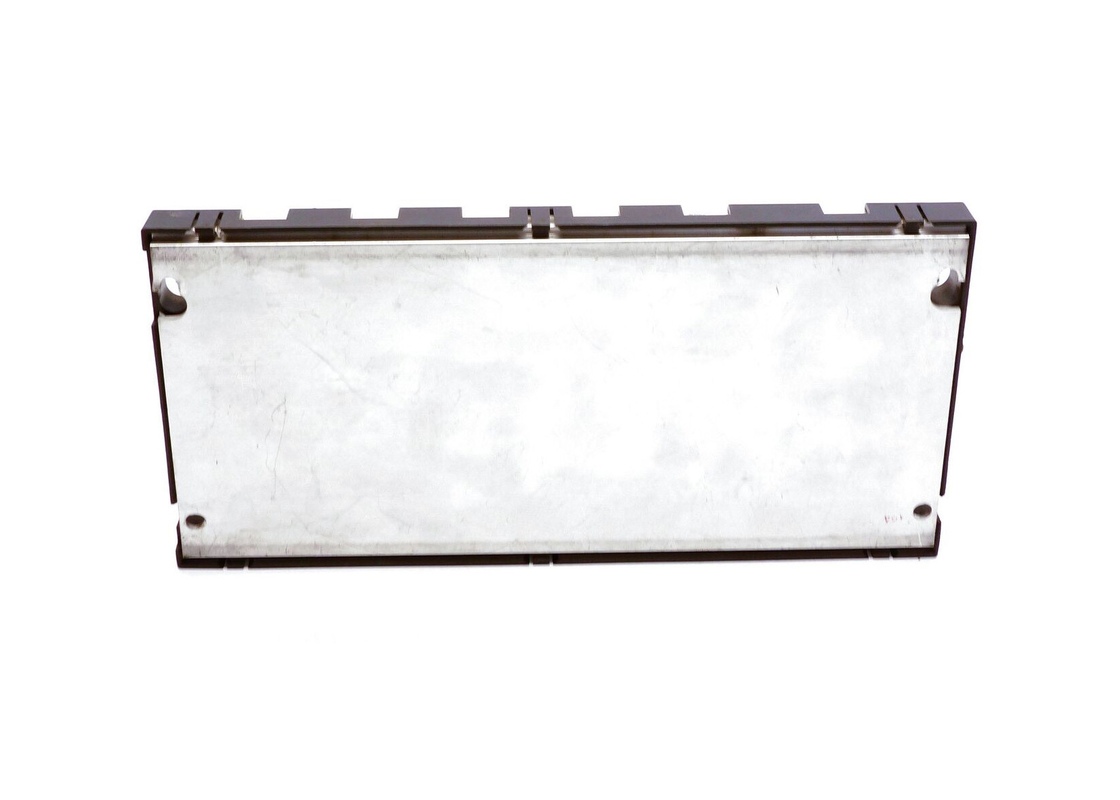

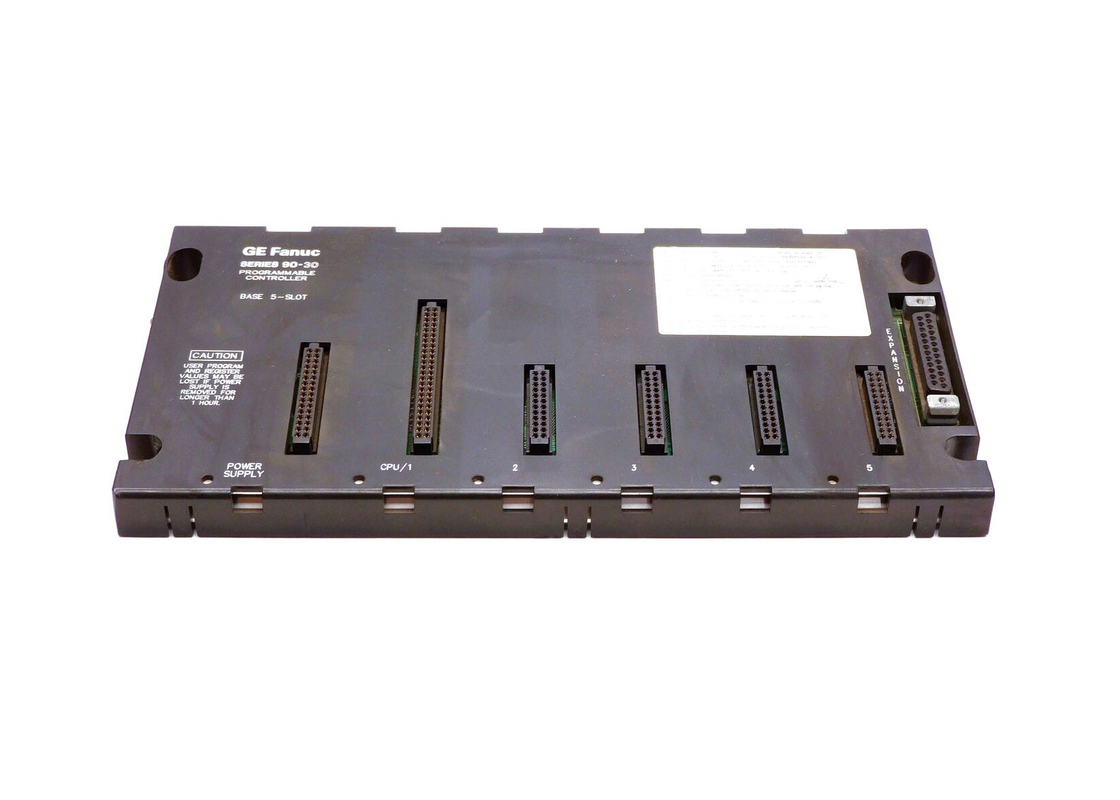

GE Fanuc IC693CHS397 представляет собой 5-слотную модульную базовую плату процессора.
Для работы базовой пластины пользователи должны подключить модуль питания к левому слоту.
Этот слот уникален по размеру и типу, поскольку поддерживает только модуль питания.
Этот слот не пронумерован. В слоте 1 должен быть установлен процессор или специальный опционный модуль. Подобно слоту 2, этот слот уникален по размеру и типу.
в том смысле, что он может поддерживать только модуль процессора или специальный модуль опции, например, сканер удаленного ввода/вывода FIP (IC693BEM330).
обозначена как CPU/1.
Для всех слотов с номером 2 и выше пользователи могут устанавливать опционные модули или модули ввода/вывода.Эти слоты уникального размера и типа,
Модульная база процессора может поддерживать расширение и удаленные базы.Следовательно, справа
Это 25-прикольный D-тип, который позволяет пользователям подключаться к
Расширение или дистанционная основополагающая.
Если требуются какие-либо дополнительные функции, пользователь может разместить их. Это связано с модульным процессором. Это позволяет пользователю
заменить или изменить его на другой тип.Для любой системы может использоваться не более одной базовой платы процессора.Любые дополнительные
По умолчанию модульная база процессора, такая как IC693CHS397, всегда присваивается Rack
Номер 0.
Технические спецификации
| Тип модуля: |
База ввода/вывода ЦП |
| Вариант базы: |
Главный (с слотом для процессора) |
| Расстояние: |
Никаких |
| Количество слотов: |
5 |
| Размеры: |
10.43 х 5,12 х 5,59 дюйма. |
| Используемая внутренняя мощность: |
270 mA @ 5 VDC |
Техническая информация
Модульные базовые платы процессора
• Модуль питания должен быть подключен к левому слоту (который не пронумерован) этих базовых плат. модуль.
• Модуль процессора (или специальный модуль Option) должен быть установлен в слоте 1 этих базовых пластин.Слот 1 имеет уникальный размер и тип, который поддерживает только модуль процессора или специальный модуль опции, такой как сканер дистанционного ввода/вывода FIP (IC693BEM330). Слот 1 обозначен ЦПУ/1.
• Слоты с номером 2 и выше имеют уникальный размер и тип, который поддерживает только I/O или Option модули.
• Поддерживаются расширительные и удаленные базы, поэтому в правом конце базы расположен 25-прицепный женский расширительный разъем типа D для подключения к расширительной или удаленной базе.
• Поскольку процессор является модульным, он может быть заменен или изменен на другой тип, если дополнительные функции Желание.
• Если в системе используется более одной базовой платы а) система, - Да. Дополнительная один Должен быть либо Расширение или Удалённое управление типами.
• А. модульный ЦПУ основополагающая это Всегда назначенный, от по умолчанию, Стеллаж Число 0.
