Модуль I/O GE FANUC IC693ALG442 сетноой-аналогов, серия 90-30 систем PLC

Name: Модуль I/O GE FANUC IC693ALG442 сетноой-аналогов, серия 90-30 систем PLC
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: ИК693АЛГ442
Price: 100000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	США
Фирменное наименование:	GE
Номер модели:	ИК693АЛГ442

Подробная информация

Место происхождения:

США

Фирменное наименование:

Номер модели:

ИК693АЛГ442

Бренд:

GE Fanuc

Модель:

IC693ALG442

Ряд:

Серия 90-30

Тип продукта:

Модуль комбинации

Количество каналов:

Количество выходов:

Количество входов:

Количество терминалов штепсельного блока:

Номинальное напряжение:

24 вольта DC

Выходной ток:

0 до 20 milliamps, 4 до 20 milliamps

Выделить:

High Light

Выделить:

Programmable регулятор логики 30VDC

модуль имитатора входного сигнала 150Hz

сетноой-аналогов настоящий модуль входного сигнала 250Ohms

Информация о торговле

Количество мин заказа:

Цена:

лично переговорить

Упаковывая детали:

Новый в первоначальной коробке

Время доставки:

5-8 дней работы

Условия оплаты:

T/T

Поставка способности:

100

Характер продукции

GE FANUC IC693ALG442 аналоговый модуль ввода / вывода, системы ПЛК серии 90-30

Описание продукта

GE Fanuc IC693ALG442 - аналоговый модуль ввода/вывода систем ПЛК серии 90-30 GE FanucМодуль имеет четыре входных и два выходных канала.Внешний источник питания для этого модуля имеет типичное значение 24 VDC, но может варьироваться от 20 до 30 VDC. Предупреждение: подключение этого модуля к базовой пластине при включенном питании опасно и может повредить компоненты системы. Этот модуль должен быть установлен в металлическом корпусе с внешними проводами.

Существует шесть типов модулей ввода/вывода для серии 90-30 ПЛК GE Fanuc. Это либо дискретные, либо аналоговые модули.или имеют комбинацию входных и выходных каналовДанные в %AI и %AQ записывают аналоговые значения, которые используются ПЛК. Количество модулей, которые могут быть установлены на системе, зависит от %AI, %AQ,и %I имеющихся ссылокЭти ссылки различны для каждого типа процессора.Аналоговый модуль ввода/вывода GE Fanuc IC693ALG442 предоставляет контроллеру информацию о состоянии, в том числе состояние модуля, обнаружение открытого провода или перегрузки в режиме вывода, очень низкий или высокий статус входных каналов и состояние подаваемой мощности модуля.

Технические спецификации

Количество каналов:	Выход: 2 одноконечных; Вход: 4 дифференциальных
Диапазон напряжения:	от 0 до +10 В (однополярное) или от -10 до +10 В (биполярное)
Текущий диапазон выхода:	0-20 мА или 4-20 мА
Скорость обновления:	4 мсек (все каналы)
Максимальная выходная нагрузка:	5 мА
Потребление энергии:	95 мА от +5 В шины или 129 мА от +24 В питания пользователя

Техническая информация

Потребности в электроэнергии
Диапазон напряжения внешнего питания	от 20 до 30 VDC (типично 24 VDC)
Соотношение отторжения питания	Ток: 5 μA/V (типичный), 10 μA/V (максимальный) Напряжение: 25 mV/V (типичный), 50 mV/V (максимальный) (измеряется путем изменения VUSER от 24 VDC до 30 VDC)
Напряженный рипп	10%
Потребление энергии	95 mA от внутреннего +5 VDC питания, 150 mA от внешнего +24 VDC питания
Скорость обновления	Скорость обновления: 3 мс
Изоляция, поле на фоновую плоскость (оптическая) и на каркасную поверхность	250 VAC непрерывно; 1500 VAC в течение 1 минуты
Аналоговые выходы	Второе, однополые.
Выход аналогового тока
Диапазоны выпуска	от 0 до 20 мА, от 4 до 20 мА
Резолюция	от 0 до 20 мА: 0,6 мА (1 ЛСБ = 0,6 мА) от 4 до 20 мА: 0,5 мА (1 ЛСБ = 0,5 мА)
Абсолютная точность 1,5	±0,1% от полной шкалы @ 25°C (77°F), типичная ±0,25% от полной шкалы @ 25°C (77°F), максимум ± 0,5% от полной шкалы в пределах диапазона рабочей температуры (максимум)
Максимальное соответствие напряжения	VUSER 3 V (минимум) к VUSER (максимум)
Загрузка пользователя	Употребитель = 20 В, максимум 1350Ω при Употребитель = 30 В)
Выходная емкость нагрузки	2000 pF (максимум)
Индуктивность выходной нагрузки	1 час (максимум)
Выход аналогового напряжения
Диапазоны выпуска	-10 до +10 В (биполярный), 0 до +10 В (единополярный)
Резолюция	¥10 V до +10 V: 0,3125 мВ (1 LSB = 0,3125 мВ) от 0 до +10 В: 0,3125 мВ (1 LSB = 0,3125 мВ)
Абсолютная точность 2,5	±0,25% от полной шкалы @ 25°C (77°F), типичная ± 0,5% от полной шкалы @ 25°C (77°F), максимум ±1,0% от полной шкалы в пределах диапазона температуры работы (максимум)
Нагрузка на выход	5 mA (2 К Ом минимального сопротивления)
Выходная емкость нагрузки	1 μF (максимальная емкость)
Аналоговые входы	Четыре, дифференциал.
Вход аналогового тока
Диапазоны ввода	0 до 20 мА, 4 до 20 мА, 4 до 20 мА Усиленное
Резолюция	5 μA (1 LSB = 5 μA)
Абсолютная точность 3,	± 0,25% от полной шкалы @25°C (77°F) ± 0,5% от полной шкалы в пределах установленного диапазона температур работы
Линейность	< 1 LSB
Напряжение общего режима	200 VDC (максимум)
Отказ от общего режима	> 70 дБ при постоянном токе; > 70 дБ при 60 Гц
Пропускная способность	> 70 дБ от постоянного тока до 1 кГц
Импеданс ввода	250 Ω
Ответ фильтра ввода	38 Гц

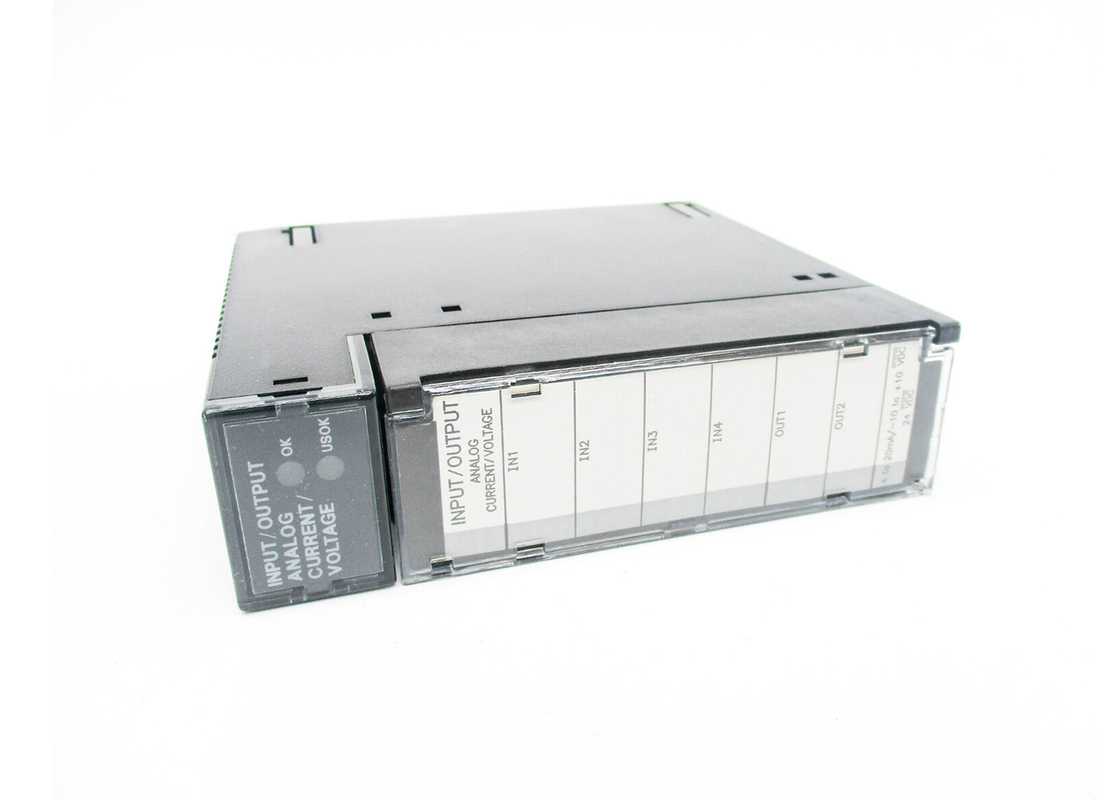

Модуль I/O GE FANUC IC693ALG442 сетноой-аналогов, серия 90-30 систем PLC 0

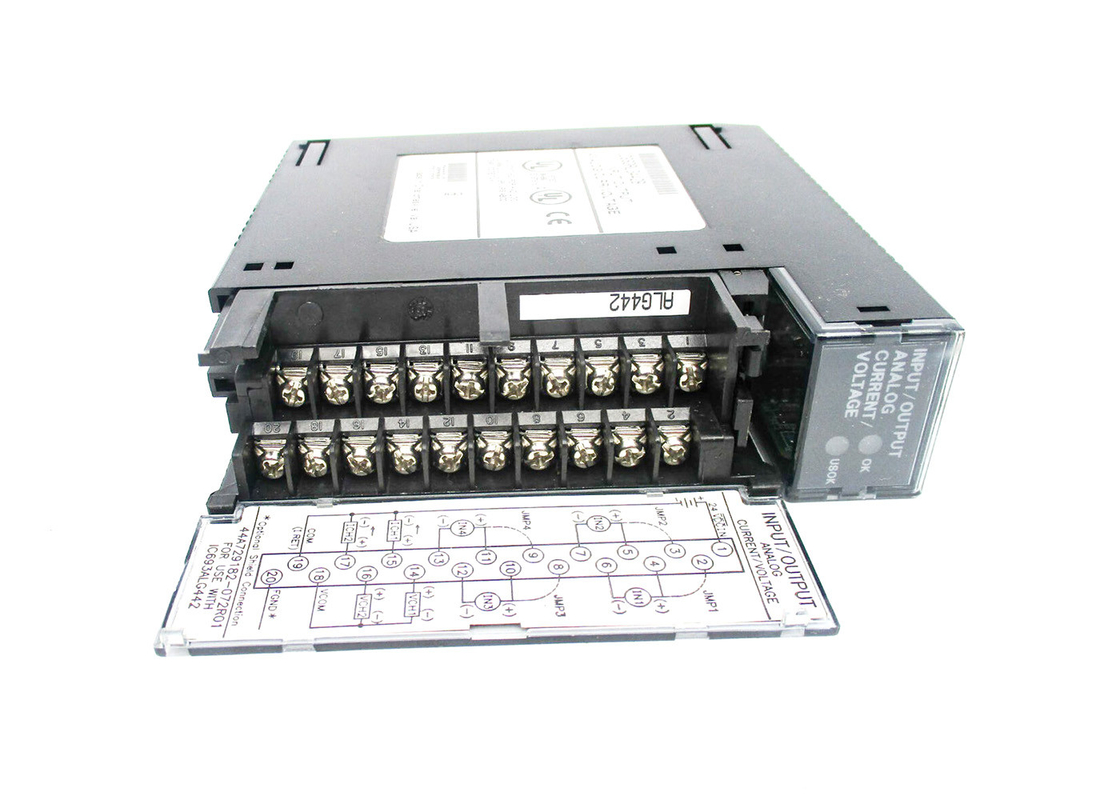

Модуль I/O GE FANUC IC693ALG442 сетноой-аналогов, серия 90-30 систем PLC 1

Модуль I/O GE FANUC IC693ALG442 сетноой-аналогов, серия 90-30 систем PLC 2
