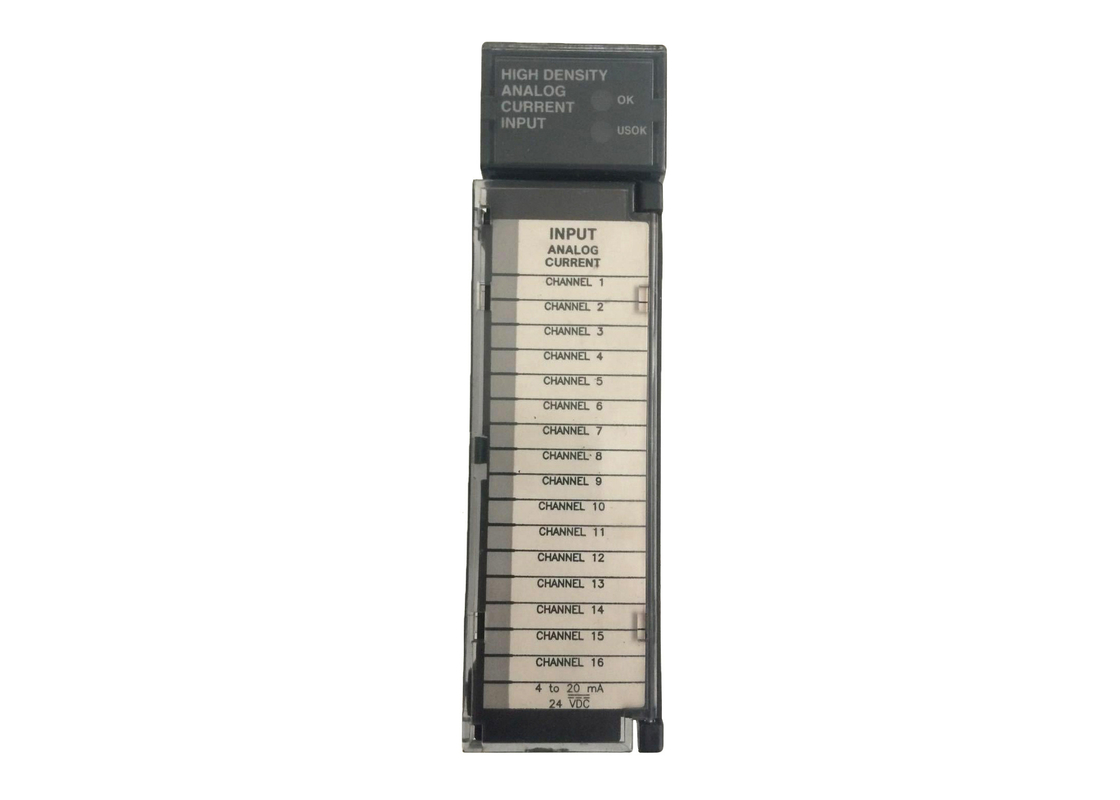

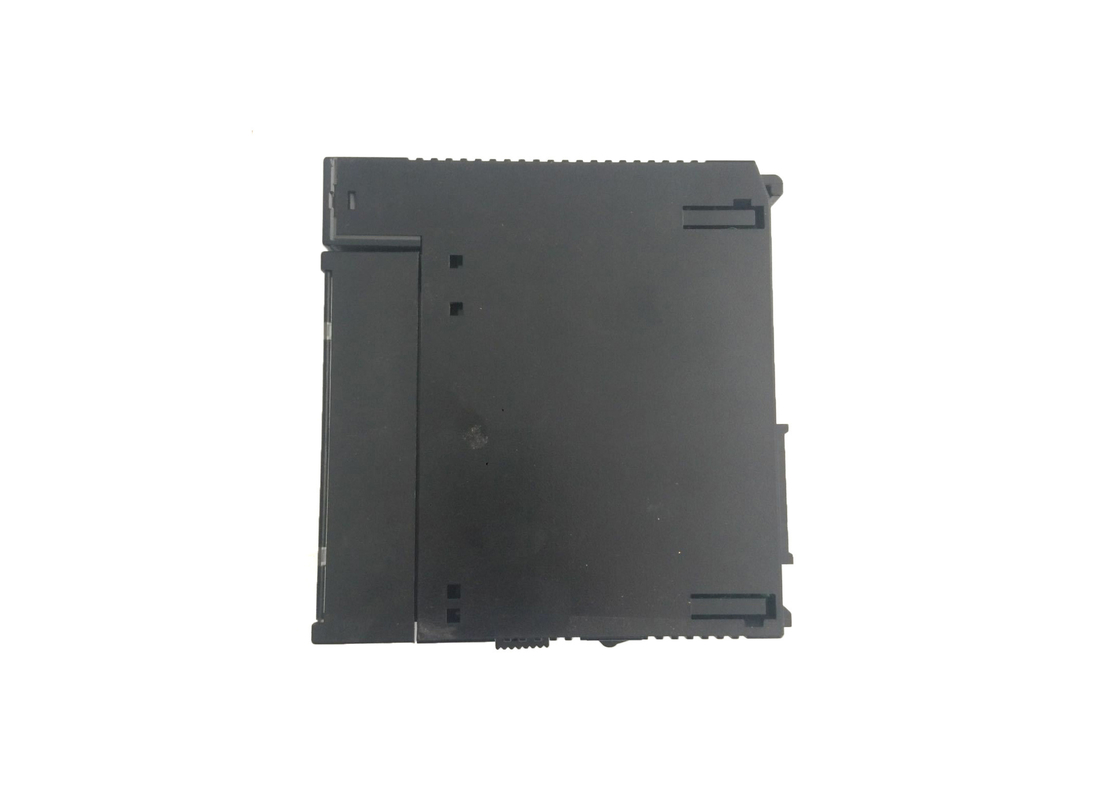

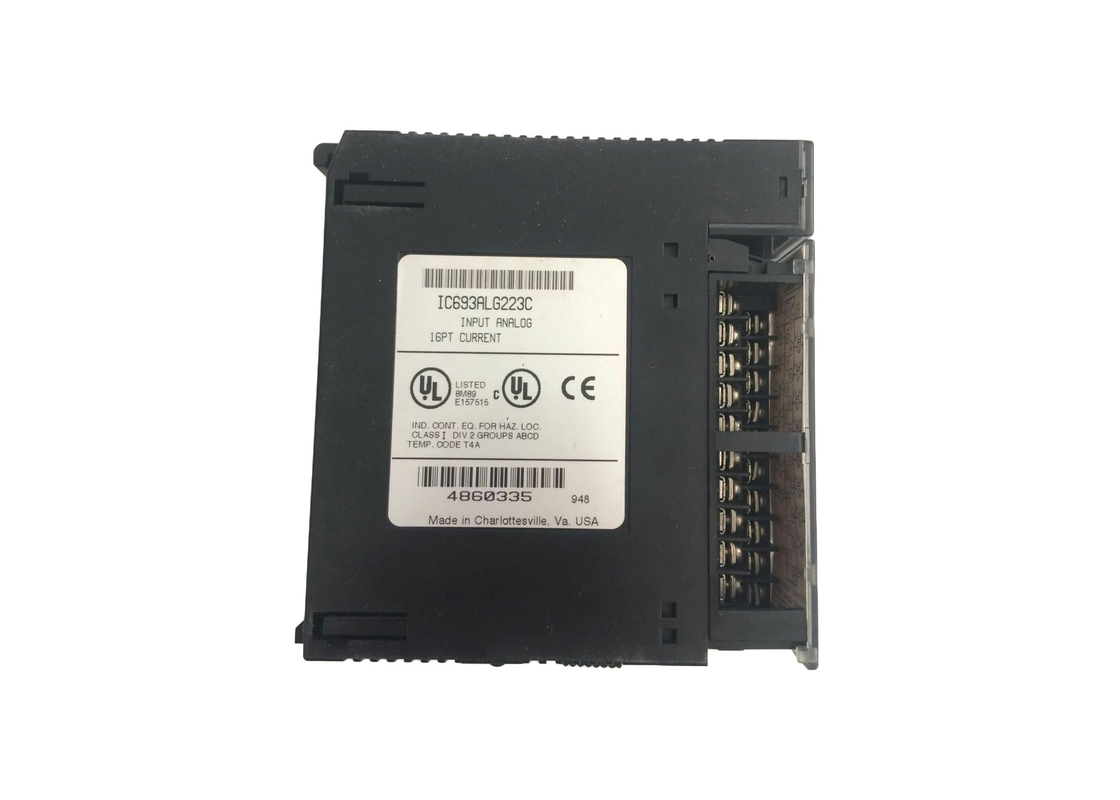

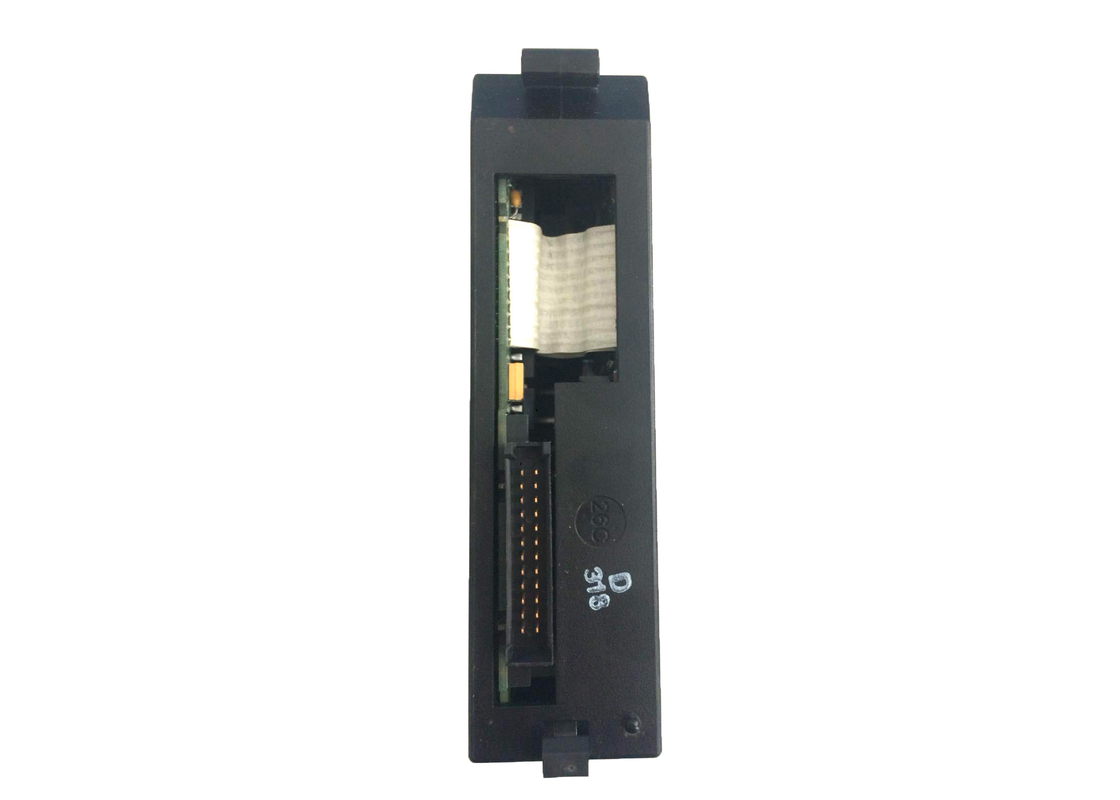

GE FANUC IC693ALG223 PACSystems Series 90-30 RX3i Модуль аналогового токового входа

Описание продукта  IC693ALG223

IC693ALG223 - это модуль аналогового токового входа PACSystems Series 90-30 RX3i, предлагающий 16 каналов.16 отдельных однополярных каналов модуля можно настроить для любого из следующих трех диапазонов: от 4 до 20 мА, от 0 до 20 мА или от 4 до 20 мА (расширенный). Как верхние, так и нижние аварийные сигналы доступны для каждого диапазона. В расширенном диапазоне модуль IC693ALG223 можно настроить с нижним пределом аварийного сигнала для обнаружения входного тока с обнаружением обрыва провода в приложениях от 4 до 20 мА; пользователь также может настроить верхние аварийные сигналы. Кроме того, этот модуль сообщает о состоянии, включая состояние источника питания, в ЦП. IC693ALG223 можно использовать в любом слоте ввода/вывода, который предлагает последовательный разъем в системе RX3i или Series 90-30.

Специфично для IC693ALG223 модуля, потребляется 120 мА от шины 5 В постоянного тока на задней панели контроллера. Это также требует 65 мА плюс токовую петлю от источника +24 В постоянного тока, поставляемого пользователем. Стандартная частота обновления составляет 6 мс с изоляцией 250 В переменного тока непрерывно или 1500 В переменного тока в течение одной минуты. При сканировании активных каналов количество каналов для сканирования будет завершено в последовательном порядке. Аналоговые значения масштабируются во всем диапазоне преобразователя с заводской калибровкой, регулирующей аналоговое значение на бит. Стойки RX3i поддерживают обновления прошивки, связанной с этим модулем, но это не относится к стойкам 90-30. IC693ALG223 также оснащен светодиодными индикаторами состояния, излучающими ВКЛ, ВЫКЛ и СБОЙ, чтобы помочь пользователю в работе и устранении неполадок.

Модуль IC693ALG223 представляет собой 16-канальный модуль аналогового токового входа, произведенный GE Fanuc в рамках линейки продуктов Series 90-30. Этот модуль поставляется с 16 однополярными входными каналами, предназначенными для преобразования между различными поддерживаемыми токовыми диапазонами или для преобразования аналоговых сигналов в цифровые сигналы ПЛК. Модуль имеет напряжение изоляции 1500 вольт между полевой стороной и логической стороной, что помогает устранить контуры заземления в линиях связи. Модуль аналогового токового входа GE Fanuc IC693ALG223 обеспечивает 3 диапазона входного тока: от 4 до 20 мА, от 0 до 20 мА и от 4 до 20 мА. Это устройство было протестировано и разработано для работы с ПЛК GE Series 90-30 и работает при номинальном токе 65 мА при напряжении 24 В постоянного тока от внешнего источника питания, который обеспечивает систему токами петли.

16-канальный модуль аналогового входа GE Fanuc IC693ALG223 поставляется с частотой отклика входного фильтра 200 Гц и входным импедансом 250 Ом. Общее количество аналоговых токовых входов, которые можно установить в системе, составляет 4 вместе с ЦП 323, 313 и 311, а 8 аналоговых токовых входов можно установить с ЦП 331, и 12 входов можно установить с ЦП 341 и 340. Это устройство имеет высокий уровень разрешения и точности, что помогает ему обрабатывать аналоговые сигналы, которые очень чувствительны. Модуль также получает аналоговые входы от широкого спектра датчиков, таких как датчики уровня, датчики температуры и датчики расхода. Чтобы модуль аналогового входа IC693ALG223 достиг необходимого уровня точности, входные каналы имеют разрешение 4 микроампера при токе от 4 до 20 мА и разрешение 5 микроампер при токе от 0 до 20 мА.
