| Название продукта: | ТЕРМИНАЛЬНЫЙ БЛОК | Модель НЕТ.: | TU810V1 |
|---|---|---|---|
| Номер статьи: | 3BSE01320R1 | Тип: | Компактный |
| Соединение: | Клеммный блок | каналы: | 16 |
| Напряжение тока: | 50В | Одиночный/резервный I/O: | Одиночный |
| Высокий свет: | модуль локальных сетей и о,модули пльк и о |
||

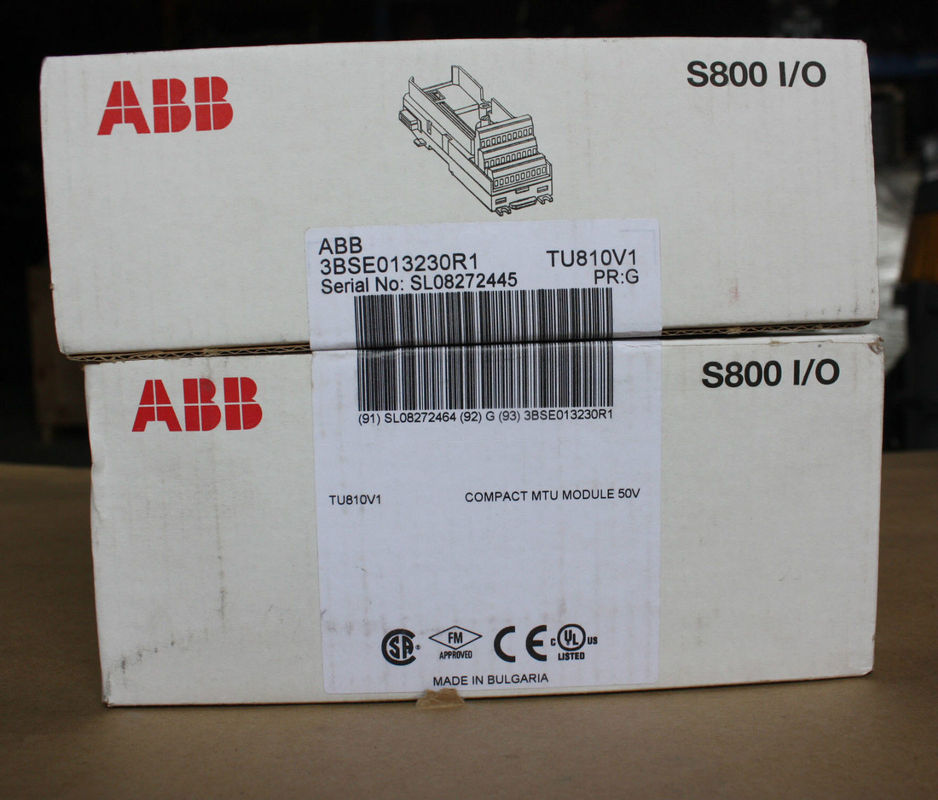

БЛОК 50V МОДУЛЯ TU810V1 КОМПАКТА MTU 3BSE01320R1 I/O ABB S800 ТЕРМИНАЛЬНЫЙ ЗАГЕРМЕТИЗИРОВАЛ
Описание TU810V1
TU810/TU810V1 16 блок прекращения модуля v канала 50 компактный (MTU) для I/O. S800. MTU пассивный блок используемый для соединения проводки поля с модулями I/O. Он также содержит часть ModuleBus.
MTU распределяет ModuleBus к модулю I/O и к следующему MTU. Он также производит правильный адрес к модулю I/O путем переносить общительные сигналы положения к следующему MTU.
2 механических ключа использованы для того чтобы установить MTU для разных видов модулей I/O. Это только механическая конфигурация и оно не влияет на функциональность MTU или модуля I/O. Каждый ключ имеет 6 положений, который дает общее количество 36 различных конфигураций.
Особенности и преимущества
Общая информация
| Номер статьи | 3BSE013230R1 |
| Тип | Компакт |
| Соединение | Терминальный блок |
| Каналы | 16 |
| Напряжение тока | 50 v |
| Установка | Оба направления |
| Устанавливать деталь | Горизонтальное ºC 55 (°F 131) ºC вертикали 40 (°F 104) |
| Польза с I/O | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| Отростчатые соединения | 2 x 2 отростчатая сила, отростчатая сила 5 x 2 (0 v) |
| Одиночный/резервный I/O | Одиночный |
Детальные данные
| Максимальное течение в канал I/O | 2A |
| Максимальное настоящее отростчатое соединение | 5A |
| Приемлемые размеры провода | Твердое тело: 0,2 до 4 сели на мель mm2, который: 0,2 до 2,5 mm2, AWG 24 до 12 |
| Напряжение тока испытания прочности изоляции | A.C. 500 v. |
БЛОК MTU I/O ТЕРМИНАЛЬНЫЙ
| Имя | Тип | Соединение | Каналы | Напряжение тока | Установка |
|
TU810V1
|
Компакт | Терминальный блок | 16 | 50 v | Оба направления |
| TU811V1 | Компакт | Терминальный блок | 8 | 250 v | Оба направления |
| TU812V1 | Компакт | D-подводная лодка 25 штырей | 16 | 50 v | Оба направления |
| TU813 | Компакт | Гофрируйте Кнопк-в соединителе | 8 | 250 v | Оба направления |
| TU814V1 | Компакт | Гофрируйте Кнопк-в соединителе | 16 | 50 v | Оба направления |
| TU818 | Компакт | Терминальный блок | 32 | 50 v | Оба направления |
| TU819 | Компакт | D-подводная лодка 25 штырей | 32 | 50 v | Оба направления |
| TU830V1 | Расширенный | Терминальный блок | 16 | 50 v | Оба направления |
| TU831V1 | Расширенный | Терминальный блок | 8 | 250 v | Оба направления |
| TU833 | Расширенный | Гофрируйте Кнопк-в соединителе | 16 | 50 v | Оба направления |
| TU834 | Расширенный | Терминальный блок | 8 | 50 v | Оба направления |
| TU835V1 | Расширенный | Терминальный блок | 8 | 50 v | Оба направления |
| TU836V1 | Расширенный | Терминальный блок | 8 | 250 v | Оба направления |
| TU837V1 | Расширенный | Терминальный блок | 8 | 250 v | Оба направления |
| TU838 | Расширенный | Терминальный блок | 16 | 50 v | Оба направления |
| TU839 | Расширенный | Терминальный блок | 8 | 250 v | Оба направления |
| TU842 | Резервный | Терминальный блок | 16 | 50 v | Горизонтальный |
| TU843 | Резервный | Терминальный блок | 16 | 50 v | Вертикаль |
| TU844 | Резервный | Терминальный блок | 8 | 50 v | Горизонтальный |
| TU845 | Резервный | Терминальный блок | 8 | 50 v | Вертикаль |
| TU850 | Расширенный | Терминальный блок | 16 | 50 v | Оба направления |
| TU851 | Расширенный | Терминальный блок | 16 | 250 v | Оба направления |
| TU852 | Резервный | D-подводная лодка 25 штырей | 16 | 50 v | Горизонтальный |
| TU854 | Резервный | D-подводная лодка 25 штырей | 16 | 50 v | Горизонтальный |
| TU890 | Компакт | Терминальный блок | 8 | 24 v | Горизонтальный |
| TU891 | Компакт | Терминальный блок | 8 | 24 v | Горизонтальный |
Экологический и аттестация
| Метка CE | Да |
| Электрическая безопасность | IEC 61131-2, UL 508 |
| Опасное положение | CULus C1 Div 2, C1 cULus зоны 2, зона 2 ATEX |
| Морская аттестация | ABS, BV, DNV-GL, LR, RS, CCS |
| Оценка защиты | IP20 согласно IEC 60529 |
| Въедливая атмосфера ISA-S71.04 | G3 |
| Климатические эксплуатационные режимы | °C 0 до +55 (хранение -40 до °C +70), RH=5 до 95% отсутствие конденсации, IEC/EN 61131-2 |
| Степень загрязнения | Степень 2, IEC 60664-1 |
| Механические эксплуатационные режимы | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Категории перенапряжения | IEC/EN 60664-1, EN 50178 |
| Класс оборудования | Класс I согласно IEC 61140; (защищенная земля) |
| Соответствие RoHS | 50581:2012 EN |
| Соответствие WEEE | DIRECTIVE/2012/19/EU |
Размеры
| Высота | 170 mm (6,7 внутри.) включая защелку |
| Ширина | 64 mm (2,52 внутри.) включая соединитель, край 58,5 mm (2,3 внутри.), который нужно окаимиться установленный |
| Глубина | 64 mm (2,52 внутри.) включая терминалы |
| Вес | 0,17 kg (0,37 lbs) |
