Подробная информация о продукте:
Оплата и доставка Условия:
|
| Категория: | Модуль вход-выхода | Но. заказа.: | 3BSE036456R1 |
|---|---|---|---|
| Спецификация сигнала: | -20. +20 мам, 0(4). .20 мамы, -10. +10 v, 0(2). .10V | входное комплексное сопротивление: | 10 MΩ (входное напряжение) 50 Ω (входной ток) |
| Ниже/выше диапазона: | ± 15% | Входной фильтр (время подъема 0-90%): | 115 мс (входное напряжение), 130 мс (входной ток) |
| Номер модели: | AI825 | Время цикла обновления: | < 10 мс |
| Выделить: | модули пльк и о,модуль локальных сетей и о |
||

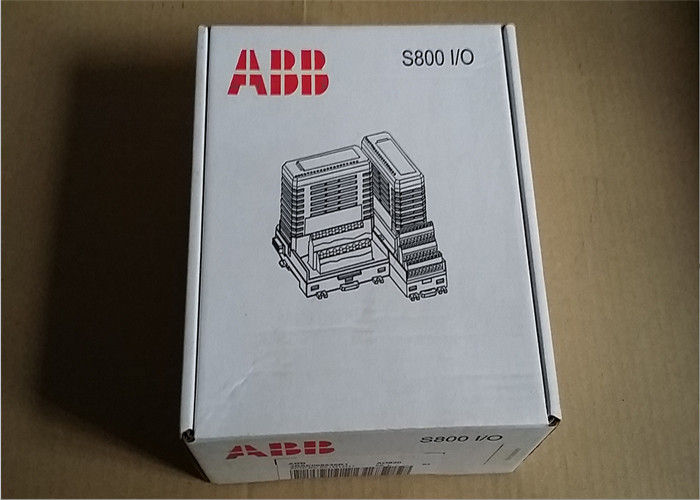

AI825 - I/O AI825 3BSE036456R1 Модули - Система 800xA аппаратный селектор ABB

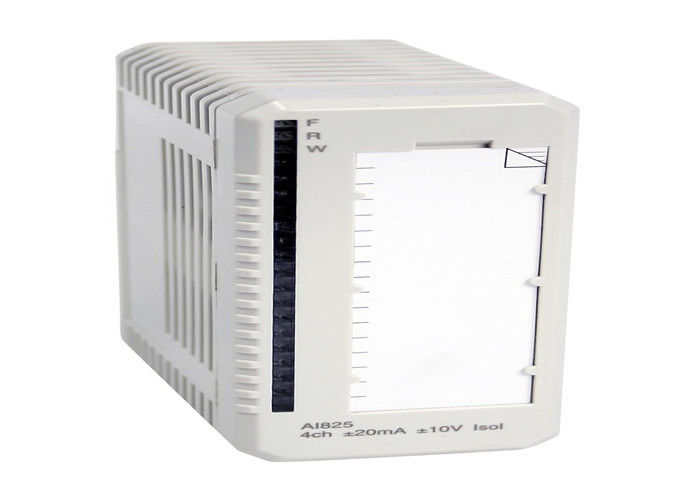

Аналоговый входный модуль AI825 имеет 4 отдельно изолированных гальванических, биполярных входа тока/напряжения.
Модуль имеет входный ток постоянного тока, который выдерживает до 6,3 В, и защищенный от перенапряжения входный ток, который выдерживает до +30 В постоянного тока. Ток ограничен резистором PTC.
Мощность входных ступеней преобразуется из 24 В на ModuleBus.
Общая информация
|
Тип |
Аналоговый вход |
|
Спецификация сигнала |
-20..+20 мА, 0(4)..20 мА, -10..+10 В, 0(2)..10 В |
|
Номер статьи |
3BSE036456R1 |
|
Количество каналов |
4 |
|
HART |
Нет, нет. |
|
Государственное предприятие |
Нет, нет. |
|
Отстранение от работы |
Нет, нет. |
|
Высокая целостность |
Нет, нет. |
|
Внутренняя безопасность |
Нет, нет. |
|
Механика |
S800 |
Подробные данные
|
Резолюция |
14 битов плюс |
|
Импеданс ввода |
10 MΩ (входное напряжение) |
|
Изоляция |
Индивидуально изолированный, общий канал-канал и схема |
|
Ниже/выше диапазона |
± 15% |
|
Ошибка |
Максимально 0,1% |
|
Дрейф температуры |
Максимально 47 ppm/°C (0..10V), Максимально 34 ppm/°C (±10V), Максимально 78 ppm/°C (0..20mA), Максимально 57 ppm/°C (±20mA) |
|
Входной фильтр (время подъема 0-90%) |
115 мс (входное напряжение), 130 мс (входной ток) |
|
Время цикла обновления |
|
|
Максимальная длина полевого кабеля |
600 метров (656 ярдов) |
|
CMRR, 50Hz, 60Hz |
120 дБ |
|
NMRR, 50Hz, 60Hz |
> 40 dB при 50 Hz, > 55 dB при 60 Hz |
|
Номинальное изоляционное напряжение |
250 В |
|
Диэлектрическое испытательное напряжение |
1900 V постоянного тока ch-ch, 3250 V постоянного тока ch-ground/system, |
|
Рассеивание энергии |
Тип 2,5 Вт, максимум 3,2 Вт |
|
Потребление тока +5 V Modulebus |
Типично 70 мА, максимум 100 мА |
|
Потребление тока +24 V Modulebus |
Типично 90 мА, максимум 110 мА |
|
Потребление тока +24 В внешнее |
0 |
Диагностика
|
Передние светодиоды |
F (ault), R (un), W (learning) |
|
Контроль |
Внутреннее питание |
|
Указание статуса надзора |
Ошибка модуля, предупреждение модуля, ошибка канала |
Окружающая среда и сертификация
|
Маркировка СЕ |
Да, да. |
|
Электрическая безопасность |
IEC 61131-2, UL 508 |
|
Опасное место |
- |
|
Морская сертификация |
- |
|
Квалификация защиты |
IP20 согласно IEC 60529 |
|
Коррозионная атмосфера ISA-S71.04 |
G3 |
|
Климатические условия эксплуатации |
от 0 до +55 °C (хранение от -25 до +70 °C), RH=5 до 95% без конденсации, IEC/EN 61131-2 |
|
Степень загрязнения |
Уровень 2, IEC 60664-1 |
|
Условия механической работы |
IEC/EN 61131-2 |
|
ЭМК |
EN 61000-6-4, EN 61000-6-2 |
|
Категории перенапряжения |
IEC/EN 60664-1 и EN 50178 |
|
Класс оборудования |
Класс I согласно IEC 61140; (защищенный от земли) |
|
Максимальная температура окружающей среды |
55 °C (131 °F), для вертикальной установки в компактных MTU 40 °C (104 °F) |
|
Соответствие требованиям RoHS |
EN 50581:2012 |
|
Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
