Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Модуль входного сигнала | Модель НЕТ.: | DI825 |
|---|---|---|---|
| Номер статьи: | 3BSE036373R1 | Спецификация сигнала: | D.c 125 v. |
| Количество каналов: | 8 каналов | Тип сигнала: | Настоящий тонуть |
| Тип: | Ввод аналога | Механики: | S800 |
| Выделить: | модуль локальных сетей и о,цифровой модуль вход-выхода |
||

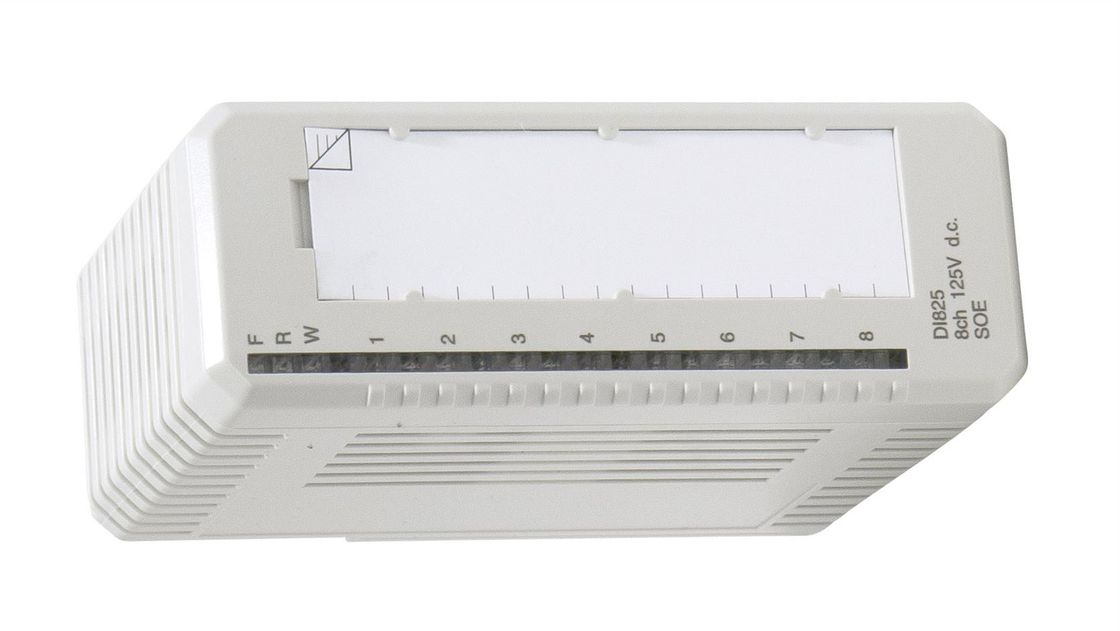

D.c v МОДУЛЯ ЦИФРОВОГО ВХОДНОГО СИГНАЛА 8chanes модуля DI825 3BSE036373R1 ABB S800 125.
Описание DI820:
DI825 8 модуль цифрового входного сигнала d.c v канала 125 для I/O. S800. Ряд входного сигнала 71 до 150 v и течение входного сигнала 3,0 мамы на 125 V. Входные сигналы индивидуально изолированы.
Каждый канал входного сигнала состоит из настоящих ограничиваясь компонентов, компонентов предохранения от EMC, СИД индикации государства входного сигнала, оптически барьера изоляции. Канал 1 можно использовать как входной сигнал наблюдения напряжения тока на каналы 2 до 4, и канал 8 смогите быть использовано как входной сигнал наблюдения напряжения тока на каналы 5 до 7.
Если наблюдение напряжения тока использовано и напряжение тока соединенное для того чтобы направить 1 или 8 исчезает, то ошибка канала будет установила для каналов и предупреждающее СИД поворачивает дальше. Сигнал ошибки можно прочитать от ModuleBus.
Общая информация
| Тип | Цифровой входной сигнал |
| Спецификация сигнала | D.c 125 v. |
| Номер статьи | 3BSE036373R1 |
| Количество каналов | 8 |
| Тип сигнала | Настоящий тонуть |
| ХАРТ | Никакой |
| SOE | Да |
| Дублирование | Никакой |
| Высокая целостность | Никакой |
| Внутреннеприсущая безопасность | Никакой |
| Механики | S800 |
Модули I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Детальные данные
| Ряд ввода напряжения, «0" | 0..20 v |
| Ряд ввода напряжения, «1" | 71..156 v |
| Входное комплексное сопротивление | kΩ 41,5 |
| Изоляция | Индивидуально изолированные каналы |
| Времена фильтра (цифровой, дискретный) | 0… госпож 100 |
| Настоящий ограничиваться | Сила датчика может быть течением ограниченным MTU |
| Максимальная длина кабеля поля | 600 метров (656 дворов) |
| Точность записи события | -0,25 госпожа госпожи… 1,0 |
| Разрешение события записывая | 0,4 госпожи |
| Расклассифицированное напряжение тока изоляции | 250 v |
| Напряжение тока испытания прочности изоляции | 2300 v A.C. Ch - земля, 1350 v A.C. Ch - Ch |
| Диссипация силы | Максимальные 4,9 w |
| Текущее потребление +5 v Modulebus | Максимальные 90 мам |
| Текущее потребление +24 v Modulebus | 0 |
| Текущее потребление +24 v внешнее | 0 |
Диагностики
| СИД фронта | F (ault), r (ООН), w (arning), состояние канала 1-8 |
| Наблюдение | Отростчатое напряжение тока. Канал 1 и 8 можно использовать в группу |
| Индикация состояния наблюдения | Ошибка модуля, предупреждение модуля, ошибка канала |
Особенности и преимущества
Окружающая среда и аттестация
| Метка CE | Да |
| Электрическая безопасность | IEC 61131-2, UL 508 |
| Опасное положение | - |
| Морская аттестация | ABS, BV, DNV-GL, LR, RS, CCS |
| Оценка защиты | IP20 согласно IEC60529 |
| Въедливая атмосфера ISA-S71.04 | G3 |
| Климатические эксплуатационные режимы | °C 0 до +55 (хранение -40 до °C +70), RH=5 до 95% отсутствие конденсации, IEC/EN 61131-2 |
| Степень загрязнения | Степень 2, IEC 60664-1 |
| Механические эксплуатационные режимы | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения | IEC/EN 60664-1, EN 50178 |
| Класс оборудования | Класс I согласно IEC 61140; (защищенная земля) |
| Максимальная температура окружающей среды | °C 55 (°F 131), для вертикальной установки в компактном °C MTU 40 (°F 104) |
| Соответствие RoHS | 50581:2012 EN |
| Соответствие WEEE | DIRECTIVE/2012/19/EU |
Compability
| Польза с MTU | TU811, TU813, TU831, TU839, TU851 |
| Пользуясь ключом код | AB |
Размеры
| Высота | 119 mm (4.7") |
| Ширина | 45 mm (1.77") |
| Глубина | 102 mm (4.01"), 111 mm (4.37") включая соединитель |
| Вес | 0,18 kg (0,4 lbs.) |
