Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Модуль входного сигнала | Модель НЕТ.: | DI814 |
|---|---|---|---|
| Номер статьи: | 3BUR001454R1 | Спецификация сигнала: | 24 d.c v. |
| Количество каналов: | 16 каналов | Тип сигнала: | Настоящий тонуть |
| Тип: | Ввод аналога | Механики: | S800 |
| Высокий свет: | модуль локальных сетей и о,цифровой модуль вход-выхода |
||

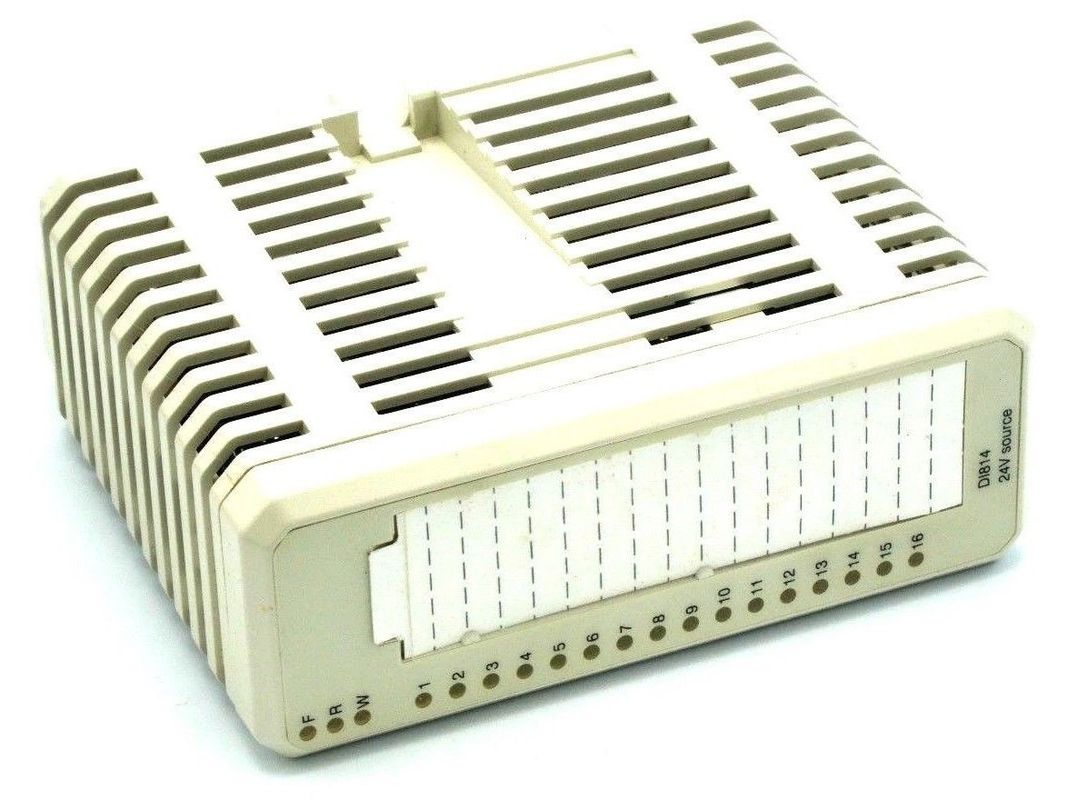

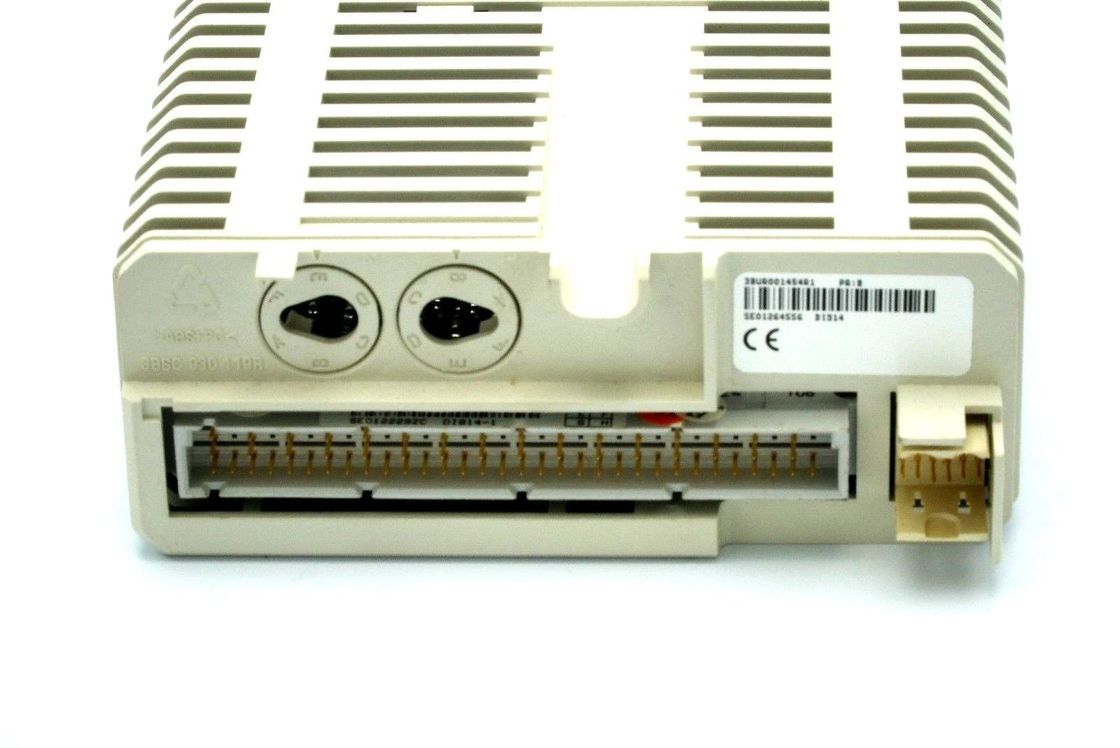

Модуль ЦИФРОВОГО ВХОДНОГО СИГНАЛА DI814 I/O ABB 3BUR001454R1 S800 24VDC 2x8 CH. НОВЫЙ
Описание DI814:
Ряд ввода напряжения dc 18 до 30 вольт и источник течения входного сигнала 6 мам на 24 V. Входные сигналы разделены в 2 индивидуально изолированных группы с 8 каналами и один входной сигнал наблюдения напряжения тока в каждой группе. Каждый канал входного сигнала состоит из настоящих ограничиваясь компонентов компонентов, предохранения от EMC, СИД индикации государства входного сигнала и оптически барьера изоляции. Отростчатый входной сигнал наблюдения напряжения тока дать сигналы ошибки канала если напряжение тока исчезает. Сигнал ошибки можно прочитать через ModuleBus.
Общая информация
| Тип | Цифровой входной сигнал |
| Спецификация сигнала | 24 d.c v. |
| Номер статьи | 3BUR001454R1 |
| Количество каналов | 16 |
| Тип сигнала | Настоящий поиск |
| ХАРТ | Никакой |
| SOE | Никакой |
| Дублирование | Никакой |
| Высокая целостность | Никакой |
| Внутреннеприсущая безопасность | Никакой |
| Механики | S800 |
Модули I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Детальные данные
| Ряд ввода напряжения, «0" | -30..5 v |
| Ряд ввода напряжения, «1" | 15..30 v |
| Входное комплексное сопротивление | kΩ 3,5 |
| Изоляция | Groupwise изолировало от земли, 2 групп с 8 каналами |
| Времена фильтра (цифровой, дискретный) | 2, 4, 8, госпожа 16 |
| Настоящий ограничиваться | Сила датчика может быть течением ограниченным MTU |
| Максимальная длина кабеля поля | 600 метров (656 дворов) |
| Расклассифицированное напряжение тока изоляции | 50 v |
| Напряжение тока испытания прочности изоляции | A.C. 500 v. |
| Диссипация силы | Тип. 1,8 w |
| Текущее потребление +5 v Modulebus | 50 мам |
| Текущее потребление +24 v Modulebus | 0 |
| Текущее потребление +24 v внешнее | 0 |
Диагностики
| СИД фронта | F (ault), r (ООН), w (arning), канал 1-16 («0" или «1") |
| Наблюдение | Отростчатое напряжение тока, 1 в группу |
| Индикация состояния наблюдения | Ошибка модуля, предупреждение модуля, ошибка канала |
Особенности и преимущества
Окружающая среда и аттестация
| Метка CE | Да |
| Электрическая безопасность | IEC 61131-2, UL 508 |
| Опасное положение | CULus C1 Div 2, C1 cULus зоны 2, зона 2 ATEX |
| Морская аттестация | ABS, BV, DNV-GL, LR, RS, CCS |
| Оценка защиты | IP20 согласно IEC60529 |
| Въедливая атмосфера ISA-S71.04 | G3 |
| Климатические эксплуатационные режимы | °C 0 до +55 (хранение -40 до °C +70), RH=5 до 95% отсутствие конденсации, IEC/EN 61131-2 |
| Степень загрязнения | Степень 2, IEC 60664-1 |
| Механические эксплуатационные режимы | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения | IEC/EN 60664-1, EN 50178 |
| Класс оборудования | Класс I согласно IEC 61140; (защищенная земля) |
| Максимальная температура окружающей среды | °C 55 (°F 131), для вертикальной установки в компактном °C MTU 40 (°F 104) |
| Соответствие RoHS | 50581:2012 EN |
| Соответствие WEEE | DIRECTIVE/2012/19/EU |
Compability
| Польза с MTU | TU810, TU812, TU814, TU830, TU838 |
| Пользуясь ключом код | БЫТЬ |
Размеры
| Высота | 119 mm (4.7") |
| Ширина | 45 mm (1.77") |
| Глубина | 102 mm (4.01"), 111 mm (4.37") включая соединитель |
| Вес | 0,15 kg (0,33 lbs.) |
Терминал:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
