| Название продукта: | МОДУЛЬ ВХОДНОГО СИГНАЛА | Модель НЕТ.: | DI802 |
|---|---|---|---|
| Номер статьи: | 3BSE022360R1 | Спецификация сигнала: | 120 v A.C., d.c 110 v. |
| Количество каналов: | 8 каналов | Тип сигнала: | Настоящий тонуть |
| Тип: | Аналоговый вход | Механики: | S800L |
| Высокий свет: | модуль локальных сетей и о,цифровой модуль вход-выхода |
||

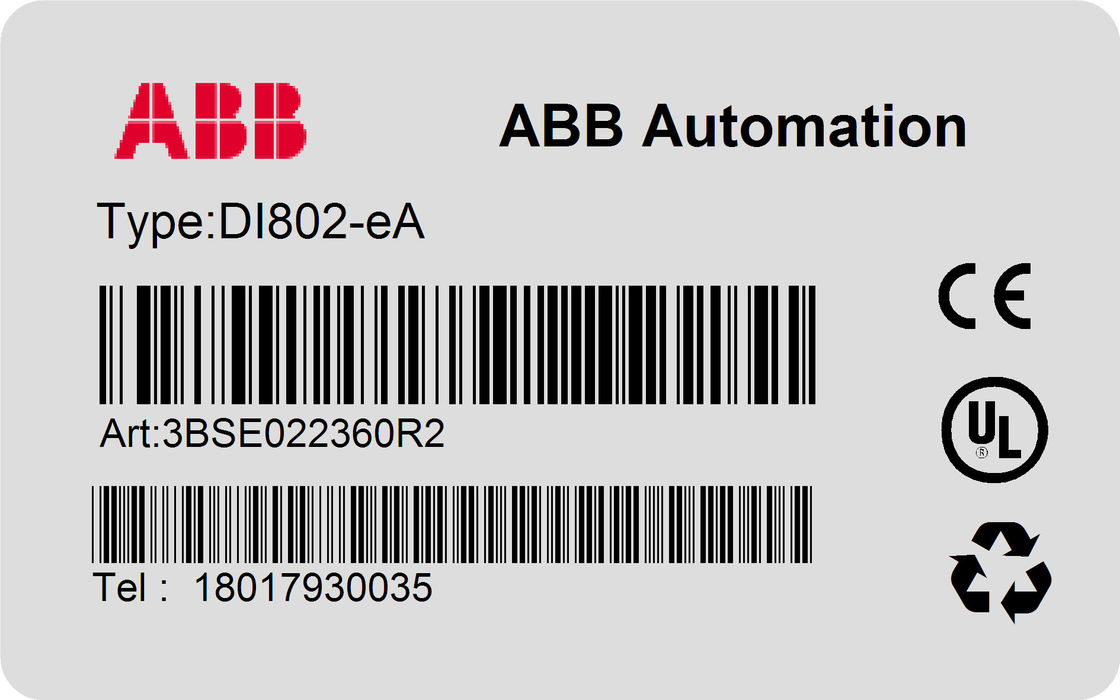

Модуль цифрового входного сигнала модуля DI802-eA 3BSE022364R2 I/O ABB DI802 3BSE022360R1 S800L
Описание DI802:
DI802 8 модулей A.C. v канала 120/входного сигнала d.c.digital для I/O. S800. Этот модуль имеет 8 цифровых входных сигналов. Ряд ввода напряжения A.C. 77 до 130 вольт и течение входного сигнала 10 мам на A.C. 120 v. Ряд входного сигнала d.c 75 до 145 v и течение входного сигнала 2,8 мамы на 110 V. Входные сигналы индивидуально изолированы. Каждый канал входного сигнала состоит из настоящих ограничиваясь компонентов компонентов, предохранения от EMC, СИД индикации государства входного сигнала и оптически барьера изоляции.
Общая информация
| Тип | Цифровой входной сигнал |
| Спецификация сигнала | 120 v A.C., d.c 110 v. |
| Номер статьи | 3BSE022360R1 |
| Количество каналов | 8 |
| Тип сигнала | Настоящий тонуть |
| ХАРТ | Никакой |
| SOE | Никакой |
| Дублирование | Никакой |
| Высокая целостность | Никакой |
| Внутреннеприсущая безопасность | Никакой |
| Механики | S800L |
Модули I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Детальные данные
| Ряд ввода напряжения, «0" | 0..30 v A.C., 0..20 d.c v. |
| Ряд ввода напряжения, «1" | 77..130 v A.C., d.c 75..145 v. |
| Входное комплексное сопротивление | kΩ 12 (A.C.) kΩ 39 (d.c.) |
| Изоляция | Индивидуально изолированные каналы |
| Времена фильтра (цифровой, дискретный) | 2, 4, 8, госпожа 16 |
| Ряд frequencey входного сигнала | 47..63 Hz |
| Задержка сетноого-аналогов фильтра включено-выключено | 5 / госпожа 18 |
| Максимальная длина кабеля поля | 200 метров (219 дворов) 100 pF/m для A.C., 600 метров (656 дворов) для d.c. |
| Расклассифицированное напряжение тока изоляции | 250 v |
| Напряжение тока испытания прочности изоляции | 2000 A.C. v. |
| Диссипация силы | Тип. 2,8 w |
| Текущее потребление +5 v Modulebus | 50 мам |
| Текущее потребление +24 v Modulebus | 0 |
| Текущее потребление +24 v внешнее | 0 |
Диагностики
| СИД фронта | S (tatus) (бег или недостаток), канал 1-16 («0" или «1") |
| Наблюдение | Отростчатое наблюдение напряжения тока на канале 8 |
| Индикация состояния наблюдения | Ошибка модуля, предупреждение модуля, ошибка канала |
Особенности и преимущества
Окружающая среда и аттестация
| Метка CE | Да |
| Электрическая безопасность | IEC 61131-2, UL 508 |
| Опасное положение | - |
| Морская аттестация | ABS, BV, DNV-GL, LR, RS, CCS |
| Оценка защиты | IP20 согласно IEC60529 |
| Въедливая атмосфера ISA-S71.04 | G3 |
| Климатические эксплуатационные режимы | °C 0 до +55 (хранение -40 до °C +70), RH=5 до 95% отсутствие конденсации, IEC/EN 61131-2 |
| Степень загрязнения | Степень 2, IEC 60664-1 |
| Механические эксплуатационные режимы | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения | IEC/EN 60664-1, EN 50178 |
| Класс оборудования | Класс I согласно IEC 61140; (защищенная земля) |
| Максимальная температура окружающей среды | °C 55 (°F 131), для вертикального °C установки 40 (°F 104) |
| Соответствие RoHS | 50581:2012 EN |
| Соответствие WEEE | DIRECTIVE/2012/19/EU |
Размеры
| Высота | 110 mm (4.33") |
| Ширина | 86,1 mm (3.4") |
| Глубина | 58,5 mm (2.3") |
| Вес | 0,24 kg (0,53 lbs.) |
Терминал:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
