Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Модуль входного сигнала | Модель нет.: | AI825 |
|---|---|---|---|
| Номер статьи: | 3BSE036456R1 | Спецификация сигнала: | -20. +20 мам, 0(4). .20 мамы, -10. +10 v, 0(2). .10V |
| Количество каналов: | 4 | ХАРТ: | Никакой |
| Тип: | Ввод аналога | Механики: | S800 |
| Выделить: | цифровой модуль вход-выхода,модули пльк и о |
||
Каналы модуля 4 I/O модуля ввода аналога AI825 ABB S800 3BSE036456R1 цифров
Описание AI825:
Модуль ввода аналога AI825 имеет 4 индивидуально гальванических изолированных, двухполярных входного сигнала настоящих/напряжения тока. Каждый канал может быть или напряжением тока или настоящим входным сигналом.
Модуль имеет постояннотоковой входной сигнал которое выдерживает до 6,3 v и излишек защищенный напряжением тока настоящий входной сигнал который выдерживают d.c до +30 v. Течение ограничено резистором PTC.
Сила к этапам входного сигнала преобразована от 24 v на ModuleBus.
Общая информация
| Тип | Ввод аналога |
| Спецификация сигнала | -20. +20 мам, 0(4). .20 мамы, -10. +10 v, 0(2). .10V |
| Номер статьи | 3BSE036456R1 |
| Количество каналов | 4 |
| ХАРТ | Никакой |
| SOE | Никакой |
| Дублирование | Никакой |
| Высокая целостность | Никакой |
| Внутреннеприсущая безопасность | Никакой |
| Механики | S800 |
Модули I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Детальные данные:
| Разрешение | знак 14 битов добавочный |
| Входное комплексное сопротивление | 10 MΩ (входной сигнал напряжения тока) 50 Ω (настоящий входной сигнал) |
| Изоляция | Индивидуально изолированный, канал-к-канал и обойти вокруг общее |
| Под/над рядом | ± 15% |
| Ошибка | Максимальное 0,1% |
| Смещение температуры | Максимальные 47 ppm/°C (0..10V), максимальные 34 ppm/°C (±10V), максимальные 78 ppm/°C (0..20mA), максимальные 57 ppm/°C (±20mA) |
| Фильтр входного сигнала (время восхода 0-90%) | госпожа 115 (входной сигнал), госпожа 130 напряжения тока (настоящий входной сигнал) |
| Время цикла обновления | |
| Максимальная длина кабеля поля | 600 метров (656 дворов) |
| CMRR, 50Hz, 60Hz | dB 120 |
| NMRR, 50Hz, 60Hz | > 40 dB на 50 Hz, dB >55 на 60 Hz |
| Расклассифицированное напряжение тока изоляции | 250 v |
| Напряжение тока испытания прочности изоляции | 1900 v d.c ch-ch, 3250 ch-земель d.c v/система, |
| Диссипация силы | Тип. 2,5 w, максимальные 3,2 w |
| Текущее потребление +5 v Modulebus | Тип. 70 мам, максимальные 100 мам |
| Текущее потребление +24 v Modulebus | Тип. 90 мам, максимальные 110 мам |
| Текущее потребление +24 v внешнее | 0 |
Диагностики
| СИД фронта | F (ault), r (ООН), w (arning) |
| Наблюдение | Внутреннее электропитание |
| Индикация состояния наблюдения | Ошибка модуля, предупреждение модуля, ошибка канала |
Особенности и преимущества
Compability
| Польза с MTU | TU811, TU813, TU831 |
| Пользуясь ключом код | DA |
Размеры
| Высота | 119 mm (4.7") |
| Ширина | 45 mm (1.77") |
| Глубина | 102 mm (4.01"), 111 mm (4.37") включая соединитель |
| Вес | 0,22 kg (0,49 lbs.) |
Терминал:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

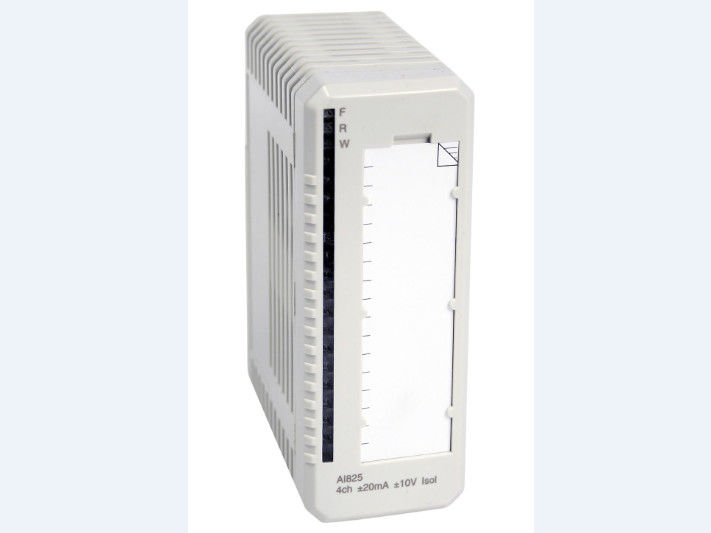

Изображение AI825
