Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Модуль входного сигнала | Модель нет.: | AI815 |
|---|---|---|---|
| Номер статьи: | 3BSE052604R1 | Спецификация сигнала: | 0..20 мамы, 4..20 мамы, 0..5 v, 1..5 v |
| Количество каналов: | 8 | Тип сигнала: | Униполярное законченное одиночное |
| ХАРТ: | Да | Механика: | S800 |
| Высокий свет: | цифровой модуль вход-выхода,модули пльк и о |
||

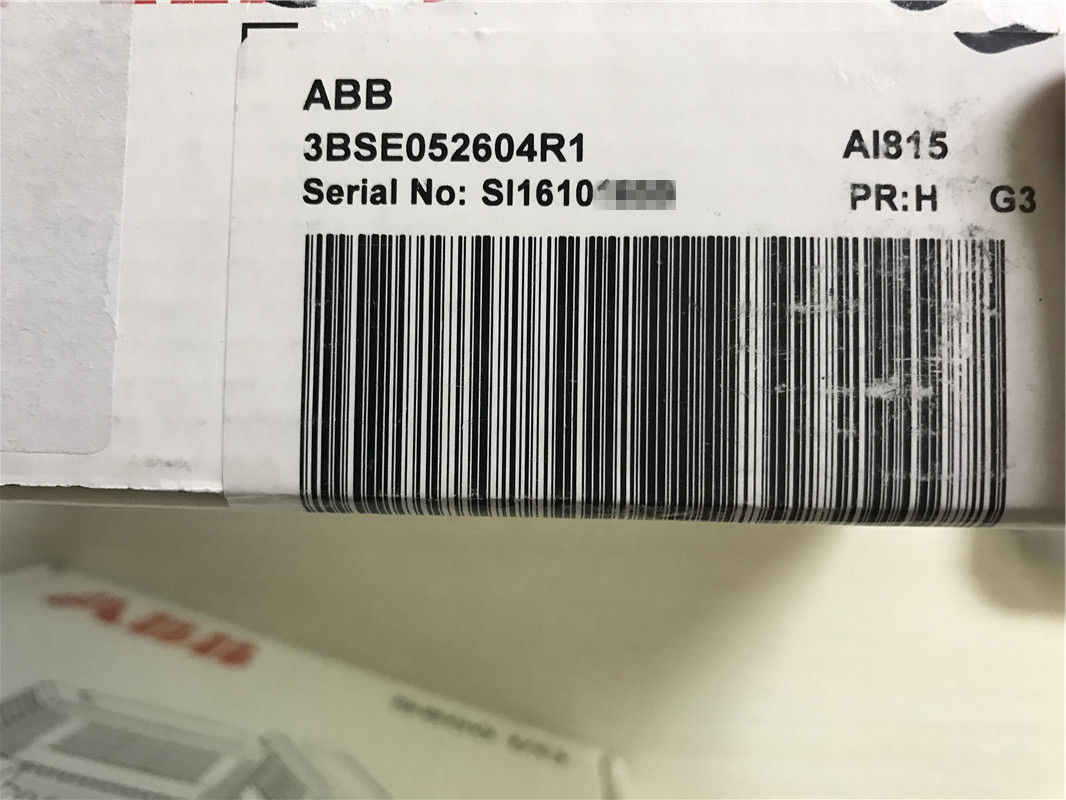

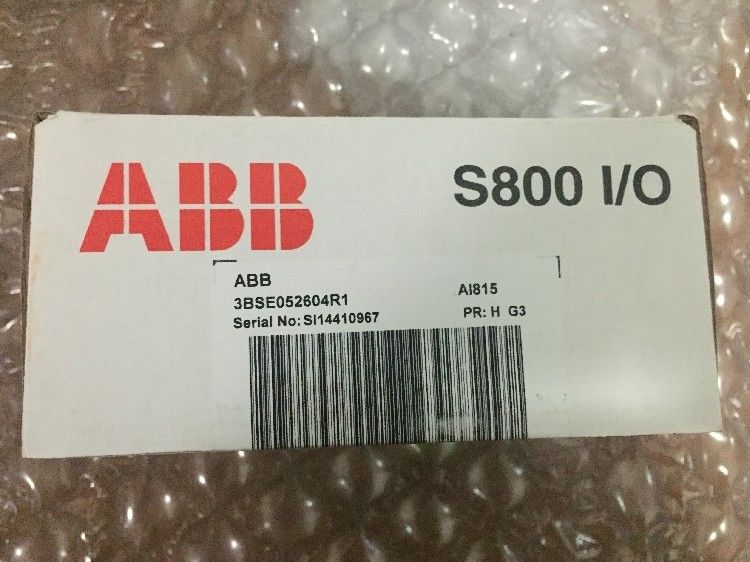

ABB цифров я модуль ввода аналога 3BSE052604R1 каналов модуля AI815 8 o
Общая информация
| Тип | Ввод аналога |
| Спецификация сигнала | 0..20 мамы, 4..20 мамы, 0..5 v, 1..5 v |
| Номер статьи | 3BSE052604R1 |
| Количество каналов | 8 |
| Тип сигнала | Униполярное законченное одиночное |
| ХАРТ | Да |
| SOE | Никакой |
| Дублирование | Никакой |
| Высокая целостность | Никакой |
| Внутреннеприсущая безопасность | Никакой |
| Механики | S800 |
Детальные данные:
| Разрешение | бит 12 |
| Входное комплексное сопротивление | 10 MΩ (входной сигнал напряжения тока) 250 Ω (настоящий входной сигнал включая PTC) |
| Изоляция | Groupwise изолировало от земли |
| Под/над рядом | 0 / +15% |
| Ошибка | Максимальное 0,1% |
| Смещение температуры | Максимальные 50 ppm/°C |
| Фильтр входного сигнала (время восхода 0-90%) | госпожа 290 |
| Время цикла обновления | госпожа 10 |
| Настоящий ограничиваться | Построенный в настоящей ограниченной силе передатчика |
| Максимальная длина кабеля поля | 600 метров (656 дворов) |
| NMRR, 50Hz, 60Hz | > dB 40 |
| Расклассифицированное напряжение тока изоляции | 50 v |
| Напряжение тока испытания прочности изоляции | A.C. 500 v. |
| Диссипация силы | 3,5 w |
| Текущее потребление +5 v Modulebus | 100 мам |
| Текущее потребление +24 v Modulebus | Максимальные 265 мам (22 мамы + 1,32 * течение передатчика) |
| Текущее потребление +24 v внешнее | 50 мам |
Описание AI815:
Модуль ввода аналога AI815 имеет 8 каналов. Модули можно установить для напряжения тока или настоящих входных сигналов. Сигналы течения и напряжения тока нельзя смешать на таком же модуле I/O. Напряжение тока и настоящий входной сигнал могут выдержать перенапряжение или недонапряжение по крайней мере d.c 11 v.
Сопротивление входа для входного сигнала напряжения тока больше чем ом 10 m, и сопротивление входа для настоящего входного сигнала 250 омов. Модуль распределяет поставку передатчика внешнего ХАРТА совместимую к каждому каналу. Это добавляет простое соединение для того чтобы распределить поставку к 3 провода передатчикам двухпрободных или. Наблюдается сила передатчика и настоящее ограниченное. Если внешнее электропитание использовано для кормить передатчики ХАРТА, то электропитание должно быть ХАРТОМ совместимым.
Особенности и преимущества
MTUs которое спичка этот продукт
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
Диагностики
| СИД фронта | F (ault), r (ООН), w (arning) |
| Наблюдение | Ошибка модуля, если:, то сетноая-аналогов прочитанная задняя часть, напряжение тока ссылки, внутреннее электропитание, контрольная сумма, сторожевой пес и ошибка памяти Внешняя ошибка канала, если:, то внешний низкий уровень электропитания, ошибка силы передатчика |
| Индикация состояния наблюдения | Ошибка модуля, предупреждение модуля, ошибка канала |
Размеры
| Высота | 119 mm (4.7") |
| Ширина | 45 mm (1.77") |
| Глубина | 102 mm (4.01"), 111 mm (4.37") включая соединитель |
| Вес | 0,23 kg (0,51 lbs.) |
