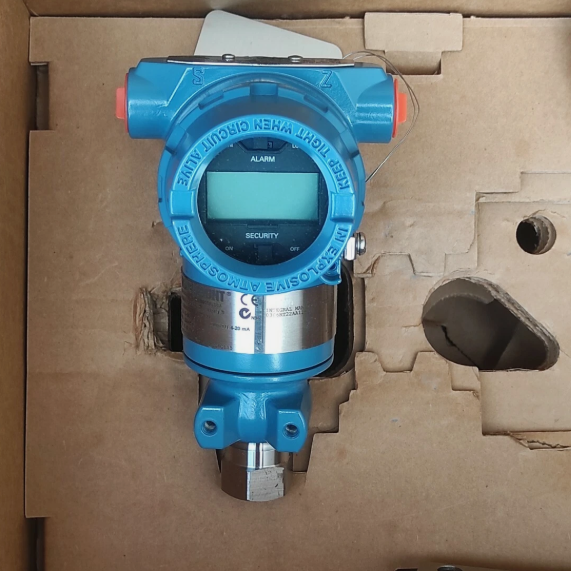

3051TA2A2B21BB4I1M5Q4Q8S5 Преобразователь давления и температуры Rosemount от -40 до 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 Передатчик давления и температуры Rosemount от -40 до 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 Описание

3051TA2A2B21BB4I1M5Q4Q8S5Ключевые особенности

• Высокая точность измерений: предлагает точность отсчета до ±0,04% от размаха, обеспечивая исключительную точность измерений процесса.
• Высокая стабильность и долгосрочная надежность: обеспечивает выдающуюся долгосрочную стабильность, минимизируя дрейф и уменьшая необходимость частого перекалибровки.
• Коэффициент широкого поворота: Обладает ведущим в отрасли коэффициентом уменьшения до 150:1, что позволяет гибко измерять широкий диапазон давлений.
• Цифровая связь HART: поддерживает аналоговый выход 4-20 мА, наложенный на цифровой сигнал HART для удаленной конфигурации, мониторинга и диагностики.
• Расширенная диагностика: включает в себя комплексную самодиагностику, включая оповещения о процессе, проверку целостности петли и обнаружение подключенной импульсной линии для проактивного обслуживания.
• Прочная изолированная диафрагма: Использует одну, прочную изолирующую диафрагму для отличной передачи давления и совместимости с носителями.
• Широкий диапазон температур работы: надежно работает в широком температурном диапазоне, подходит для различных условий окружающей среды.
• Сертификация безопасности SIL 2/3: Независимо сертифицирован по стандарту IEC 61508 для функциональной безопасности, идеально подходит для систем с приборами безопасности.
• Разрешение на опасное место: Соответствует мировым стандартам для использования в взрывоопасных и опасных промышленных средах.
• Материалы, устойчивые к коррозии: Изготовлены из высококачественных влажных материалов, чтобы выдерживать агрессивные процессовые жидкости.
• Гибкое соединение процессов: Обладает стандартными натянутыми соединениями для простой установки и интеграции.
• Продленная гарантия: Обеспеченная многолетней ограниченной гарантией для гарантированной долгосрочной работы.

3051TA2A2B21BB4I1M5Q4Q8S5Материалы и применение

Материалы

• Изоляция диафрагмы и влажных частей:316L нержавеющая сталь (SST)для отличной коррозионной стойкости и совместимости с большинством промышленных процессов.
• Датчик заполняет жидкость:Силиконовое маслодля стабильной передачи давления и постоянной работы при различных температурах.
• Жилье:Сплав алюминияс прочным защитным покрытием, обеспечивающим легкую прочность и устойчивость к промышленной коррозии.
• Электротехническое отделение: Запечатанный корпус, защищенный IP, чтобы защитить внутреннюю схему от пыли, влаги и загрязнителей.
• Электрические соединители: Промышленный класс, герметичное соединение канала (M20 x 1.5) для безопасной и надежной проводки.
• Внутренние компоненты: высокостабильные электронные компоненты, высокоточные емкостные сенсорные элементы и прочные платы.

Типичные применения

• Разведка и добыча нефти и газа: Контроль давления на скважине, оффшорные платформы и контроль давления в трубопроводах.
• Рафинирование и нефтехимия: дистилляционные колонны, регулирование давления реактора и обработка коррозионной жидкости.
• Химическая обработка: Измерение давления кислоты, растворителя и реагента в суровой химической среде.
• Производство энергии: Контроль давления котла, пара и воды в тепловых и комбинированных циклах.
• Очистка воды и сточных вод: Выпуск насоса, фильтр и мониторинг давления трубопровода.
• Горный и минеральный сектор: Управление давлением в трубопроводах для слизи и реактора для переработки полезных ископаемых.
• Пища и напитки: Санитарный контроль давления в процессе производства фармацевтических препаратов, молочных продуктов и продуктов питания.
• Цельса и бумага: Измерение давления жидкости и навоза в бумажном производстве.
• Морское и морское: бортовые системы и управление давлением на судах FPSO.
• Первичные металлы: Регулирование давления в процессах плавки и переработки металлов.

3051TA2A2B21BB4I1M5Q4Q8S5Важные параметры

Параметр	Спецификация
Номер модели	3051TA2A2B21BB4I1M5Q4Q8S5
Тип продукции	Встроенный передатчик абсолютного давления
Принцип измерения	Капацитивный (один изоляционный диафрагма)
Тип давления	Абсолютное давление (A)
Диапазон давления	от 0 до 150 psi (от 0 до 10,3 бар)
Точность ссылок	± 0,04% от Span
Соотношение отклонений	До 150:1
Выходной сигнал	4-20 мА постоянного тока с цифровой связью HART®
Изоляция диафрагмы	316L из нержавеющей стали
Датчик заполняет жидкость	Силиконы
Жилой материал	Алюминий (M20 x 1,5 вход в трубу)
Соединение процесса	1/2-14 НПТ Женщина
Силовое питание	10от 0,5 до 42,4 В постоянного тока
Операционная температура	-40°C до +85°C (-40°F до +185°F)
Температура хранения	-51°C до +85°C (-60°F до +185°F)
Относительная влажность	от 0 до 100% (неконденсирующий)
Сопротивление вибрации	Пик 2 г (10-2000 Гц)
Устойчивость к ударам	50 г (11 мс, половина синусовой волны)
Рейтинг защиты	NEMA 4X, IP66, IP67
Рейтинг безопасности	SIL 2/3 (IEC 61508)
Сертификация опасных зон	ATEX, IECEx, CSA, FM (классы I, II, III)
Другие сертификаты	NACE MR0175/ISO 15156 (Сервис кислой продукции), CE
Размеры	Стандартное промышленное жилье (приблизительно Ø95 мм x 180 мм)
Вес	Примерно 1,8 кг (3,97 фунтов)
Гарантия	Ограниченная гарантия 5 лет
