L22BA452BG17G61 NUMATICS Сервомоторный кодировщик 24VDC 50 ((KHz) 0,45 кВт
L22BA452BG17G61 Описание

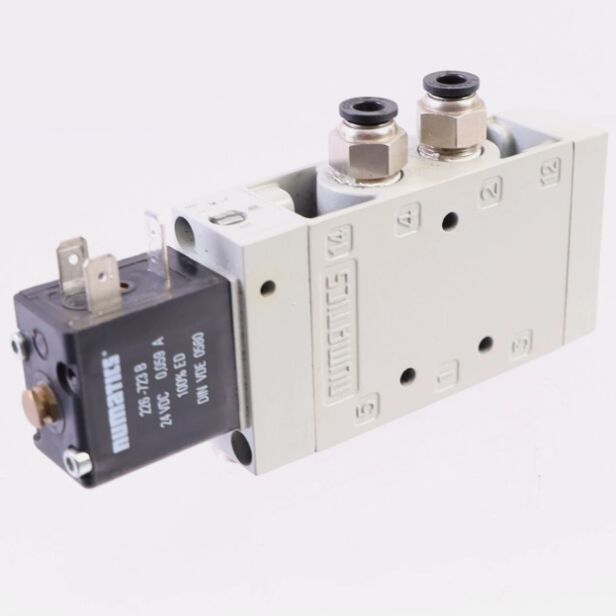

ВL22BA452BG17G61является одним соленоид-пилотом, пружинный обратный пневматический направленный клапан управления от Numatics (теперь часть Emerson / Aventics) L2 серии.4/2 (5-порт, 2-позиция)конфигурация катушки и рукава, предназначенная для автоматизации завода и управления движением. Преобразование электрических сигналов в пневматическое управление,он управляет цилиндрами двойного действия с помощью CC-Link или проводных сигналов. С компактной шириной корпуса 1 "и возможностью встроенной / многоуровневой установки, он подходит для плотных шкафов управления и многостанционных коллекторов (212 станций).обеспечивает надежную производительность в суровых промышленных условиях.
L22BA452BG17G61Ключевые особенности
- 4/2 Управление высоким потоком: 5-портная конструкция с катушкой и ручкой в 2-х положениях для двойного действия цилиндра.
- 7оленоид-пилот и возвращение весной: один 24 VDC соленоидный пилот с пружиной возвращения; замыкание замыкания для ручного вмешательства
- Форма сэкономит место: 1 " узкий корпус для плотной линейной или мунифольдерной установки (2 ′′12 станций).
- Широкий диапазон давления: Главный клапан: 28 "Hg вакуум до 150 PSIG (10 бар); пилот: 14,5 ‰ 150 PSIG (1 ‰ 10 бар).
- Высокая пропускная способность: до 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) для быстрого ответа цилиндра.
- 1/4 дюймовый порт: универсальная нить для легкой интеграции с пневматическими линиями.
- Коуль низкой мощности: 24 ВДС, эффективная катушка мощностью 1,42 Вт с подключением DIN для быстрой замены.
- Не смазанная служба: Совместима с системами не смазанного воздуха, уменьшая техническое обслуживание.
- Интегрированная диагностика: Встроенные светодиодные индикаторы состояния питания/привода; видимая установка коллектора для видимости.
- Устойчивое строительство: Устойчив к вибрациям, ударам и EMI для надежной долгосрочной работы.
L22BA452BG17G61Материалы и применение
Материалы
- Тело: Цинк-алюминий литой для прочности, коррозионной устойчивости и тепловой устойчивости.
- Катушка/рукав: Закаленная сталь/сплав стали для износостойкости и точной герметичности.
- Печати: Нитрильная резина (NBR) для совместимости с воздухом, низкого трения и длительного срока службы.
- Терминалы/соединители: Никелированные латунные винтовые терминалы + DIN 43650 соединитель электроника для надежной, коррозионностойкой проводки.
- Жилье/ограждение: стеклоукрепленный инженерный пластик (UL94 V-0) для огнестойкости и механической прочности.
- Монтаж оборудования: винты из нержавеющей стали для крепления коллектора, обеспечивающие сопротивление вибрациям.
Типичные применения
- Автоматизация заводов: сборочные линии, упаковочные машины и транспортировочные системы для управления цилиндрами.
- Машины и робототехника: станции обработки с ЧПУ, роботизированные руки и зажимательные станции.
- Управление материалами: Палетчики, подъемники и системы сортировки для высокоциклического пневматического привода.
- Процессы и общая промышленность: пищевые и напитковые, фармацевтические и химические заводы, требующие не смазанного воздуха и широкой терпимости к давлению.
- Производство автомобилей: Автоматизация автоматов, сборка двигателей и прессовые линии.
L22BA452BG17G61Важные параметры
| Параметр |
Спецификация |
| Номер части |
L22BA452BG17G61 |
| Бренд |
Нуматика (Emerson/Aventics) |
| Тип продукции |
Вентиль направленного управления с соленоидом-пилотом серии L2 4/2 |
| Конфигурация клапана |
4-пути, 2-позиция (5-порта), катушка и рукав |
| Запуск |
Одностепенный пилот сольноида + возвращение пружины; переключение блокировки с использованием воды (вручную) |
| Размер порта |
1/4 дюйма G (полоска) |
| Пропускная способность |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); фактор Cv ~ 1.70 |
| Основное рабочее давление |
28 "Hg вакуум до 150 PSIG (1 ‰ 10 бар) |
| Давление пилота (внутреннее/внешнее) |
14.5 ¢150 PSIG (1 ¢10 бар) |
| Соленоидная катушка |
24 ВДС, 1,42 Вт; DIN 43650 подключатель |
| Температура окружающей среды |
-23 °C до +66 °C (-10 °F до +115 °F) |
| СМИ |
Сжатый воздух (смазанный или несмазанный) |
| Установка |
Встроенный или сборник (212 станций); общие варианты питания/выхлопа |
| Материал корпуса |
Цинко-алюминиевые литья |
| Материал уплотнения |
Нитрил (NBR) |
| Вес |
Примерно 0,86 фунта (390 г) |
| Размеры (W × H × D) |
Приблизительно 2,89 × 5,99 × 2,00" (73,4 × 152,2 × 50,8 мм) |
| Сертификации |
CE, RoHS; соответствует стандарту ISO 12238 (пневматические клапаны) |
| Соответствие |
NEMA 0 (внутренний шкаф); защита IP20 |
