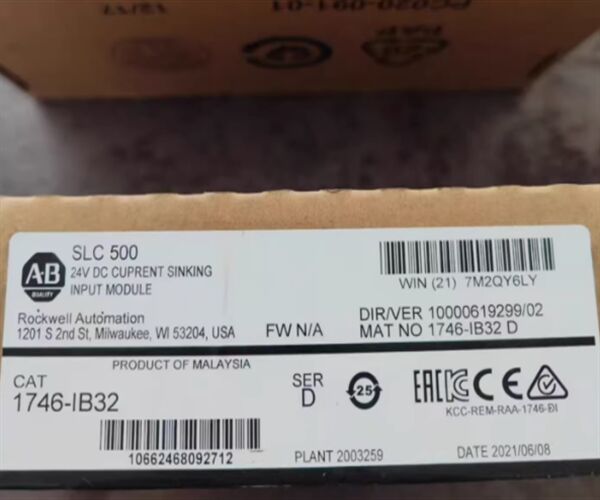

1746-IB32 Дигитальный входный модуль Allen-Bradley DC
Описание 1746-IB32
Allen-Bradley 1746-IB32 - дискретный входный модуль SLC 500. Этот модуль работает при номинальном напряжении 24VDC и в диапазоне напряжения 15-30V DC @ 50 ° C (122 ° F) или 15-26.4В постоянного тока @ 60 °C (140 °F)Этот модуль обычно используется для интерфейса электрических устройств, таких как коммутаторы, датчики, вспомогательные контакты и другие двоичные или устройства включения/выключения.До тридцати двух (32) входных сигналов могут быть проводятся на этот модуль через встроенных 32 входных модуля каналов.
Он совместим для использования с любым процессором SLC 500, в идеале с аппаратным обеспечением SLC 500 Modular Style.вдоль контроллера или на раковину расширения I/O или на шасси удаленного I/O вдоль адаптера связи SLC 500Он устанавливается непосредственно на любой доступный слот шасси 1746 за исключением слота 1, который зарезервирован для контроллера SLC 500.
1746-IB32 имеет заднеплановое течение 50 мА при 5 ВДК с максимальным напряжением ввода вне состояния 5 ВДК, номинальным вводом 5,1 мА @ 24 В постоянного тока, максимальным вводом ввода вне состояния 1.5 mA с типичной задержкой сигнала 8 мс для перехода сигнала от Включения к Выключению и от Включения к Включению.
При установке модуля убедитесь, что питание отключено от шасси, так как этот модуль не поддерживает удаление и вставку при питании (RIUP).Он поставляется с съемным терминальным блоком, который позволяет проводку дистанционного к модулю, а также упрощенное обслуживание, как RTB позволяет вставку в другой модуль того же типа.
1746-IB32 предлагает изоляцию от задней плоскости, испытанной при 1500 вольтах переменного тока в течение 60 секунд между задней плоскостью и I / O, и имеет диэлектрическое сопротивление 1500 вольт переменного тока.Минимальное напряжение по его схеме в состоянии включения 150,0 вольт постоянного тока и в состоянии отключения имеет максимальное падение напряжения 5,0 вольт постоянного тока и максимальный ток утечки 1,5 мА.Модуль 1746-IB32 имеет максимальное время задержки сигнала 3 мс на его входах в режиме включения и выключения и имеет общий номинальный входный ток 5.1 mA при номинальном напряжении 24 В постоянного тока. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
Технические спецификации для 1746-IB32
| Производитель |
Аллен Брэдли |
| Категория |
ПЛУ |
| Линейка продуктов |
SLC 500 |
| Номер части |
1746-IB32 |
| GTIN |
10662468092712 |
| Вес |
00,17 кг |
| Тип модуля |
Цифровой модуль ввода постоянного тока |
| Количество входов |
Тридцать два (32) входа |
| Входное напряжение |
24VDC |
| Диапазон рабочего напряжения |
От 15 до 30 В постоянного тока при 50°С; от 15 до 26,4 В постоянного тока при 60°С. |
| Время задержки ввода, от "OFF" до "ON" |
3 мс |
| Распределение мощности по каналу |
0.20 Вт |
| Рассеивание мощности на модуль |
6.65 Вт |
| Ток на заднем плане 24 вольта |
0 мА |
| Ток на заднем плане 5 вольт |
0.05 А |
| Диапазон напряжения |
15-30 вольт постоянного тока |
| Вводные материалы |
32 |
| Ток на заднем плане (5 вольт постоянного тока) |
103 миллиампера |
| Задержка сигнала |
3 миллисекунды |
| Выключенный ток |
1 миллиампер |
| Заявления |
Входы постоянного тока общего назначения |
| Соединение В/В |
1746-HT и 1746-HCA |
| Ответ на шаг |
100 миллисекунд в, 2,5 миллисекунд в. |
| Уровень удара |
30 г |
| UPC |
10662468092712 |
Allen-Bradley 1746-IB32 представляет собой входной модуль SLC 500. Это входной модуль 24VDC, который имеет тридцать два (32) канала входа, принимая диапазон напряжения сигнала 15-30VDC при 50 градусах.Цельсий и 15-26При 60 градусах по Цельсию имеет потребление потока на заднем плане 0,05 А с задержкой сигнала 3 мс для обоих переходов.
