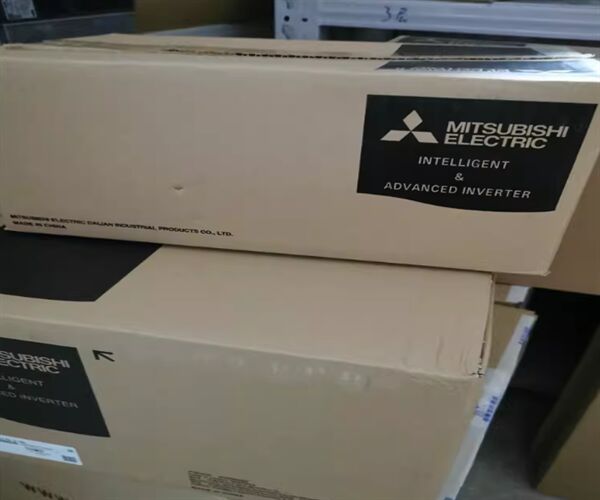

Преобразователь частоты Mitsubishi FR-A840-00038-E2-60
Описание FR-A840-00038-E2-60
Преобразователь переменного тока Mitsubishi FR-A800 E Series для двигателя 0,75 кВт (1 л.с.) 400 В 3 фазы до 2,5 А при высокой перегрузке или 1,5 кВт (2 л.с.) до 3,8 А при номинальной нагрузке вентилятора/насоса. Работает в режимах VxF, бессенсорного векторного управления или полного векторного управления потоком с обратной связью (при установке дополнительной платы обратной связи энкодера). Простая настройка и готовность к работе с настройками по умолчанию.
Размер 1 - ширина 150 мм x глубина 140 мм x высота 260 мм. IP20 Вес: 2,8 кг
Перегрузка - 150% x 60 секунд, 200% x 3 секунды (высокая перегрузка)
Перегрузка - 110% x 60 секунд, 120% x 3 секунды (номинальная нагрузка вентилятора/насоса)
Диапазон регулирования скорости - от 0,5 Гц до 400 Гц.
Торможение – Отсутствует (опция через внешний тормозной блок).
Модель с клеммой CA.
3 аналоговых входа, 12 цифровых входов, 2 аналоговых выхода, 5 цифровых выходов, 2 комплекта релейных контактов, интегрированные функции ПЛК и RS485 Modbus-RTU,
Включает встроенную плату Ethernet (FR-A8ETH).
Логика управления - версия Source.
Покрытие печатной платы (в соответствии с IEC60721-3-3 3C2/3S2).
Функция 'Безопасное отключение крутящего момента' (STO) до SIL 2.
Спецификация FR-A840-00038-E2-60
| Спецификация |
Значение |
| Серия |
СЕРИЯ FR-A |
| Тип |
ИНВЕРТОР FR-A800-E |
| Минимальное номинальное напряжение (В) |
380 |
| Мин. допустимое напряжение (В) |
323 |
| Максимальное номинальное напряжение (В) |
500 |
| Макс. допустимое напряжение (В) |
550 |
| Тип тока |
Переменный |
| Фазы |
3 |
| Номинальный выходной ток ND (A) |
2,5 |
| Номинальная мощность двигателя ND (кВт) |
0,75 |
| Диапазон частот (Гц) |
0,2–590 |
| Метод управления |
ВЕКТОРНОЕ УПРАВЛЕНИЕ (С FR-A8AP), V/F УПРАВЛЕНИЕ, SOFT-PWM/ВЫСОКОЧАСТОТНОЕ ШИМ, РЕАЛЬНОЕ БЕЗСЕНСОРНОЕ ВЕКТОРНОЕ УПРАВЛЕНИЕ, PM БЕЗСЕНСОРНОЕ ВЕКТОРНОЕ УПРАВЛЕНИЕ, УПРАВЛЕНИЕ ВЕКТОРОМ МАГНИТНОГО ПОТОКА |
| Тип двигателя |
ИНДУКЦИОННЫЙ ДВИГАТЕЛЬ, PM ДВИГАТЕЛЬ |
| Тормозной чоппер ED (%) |
100 |
| Встроенный фильтр ЭМС |
ДА |
| Безопасное отключение крутящего момента (STO) |
ДА |
| Рекуперативный (4Q) |
НЕТ |
| Встроенный дроссель постоянного тока |
НЕТ |
| Дисплей |
FR-DU08 |
| Тип дисплея |
5 ЦИФР СВЕТОДИОД (12 СЕГМЕНТОВ) |
| Функция ПЛК |
ДА |
| Память программ |
6K |
| Блок памяти программ |
ШАГИ |
| Встроенные цифровые входы |
12 |
| Цифровые выходы (транзистор) |
5 |
| Цифровые выходы (реле) |
2 |
| Встроенные аналоговые входы |
3 |
| Встроенные аналоговые выходы |
2 |
| Тип ввода/вывода клеммной колодки |
ПРУЖИННЫЙ ЗАЖИМ |
| Расширяемый |
ДА |
| RS-485 |
ОПЦИОНАЛЬНО |
| USB |
1+1 МИНИ |
| Порт Ethernet |
1 |
| Встроенная сеть |
CC-LINK IE FIELD NETWORK, MODBUS/TCP, CC-LINK IE FIELD NETWORK BASIC |
| Ток утечки (мА) |
35(DELTA) / 2(STAR) |
| Потери мощности ND (Вт) |
55 |
| Класс защиты |
IP20 |
| Глубина (мм) |
140 |
| Вес (кг) |
2,8 |
| Ширина (мм) |
150 |
| Высота (мм) |
260 |
