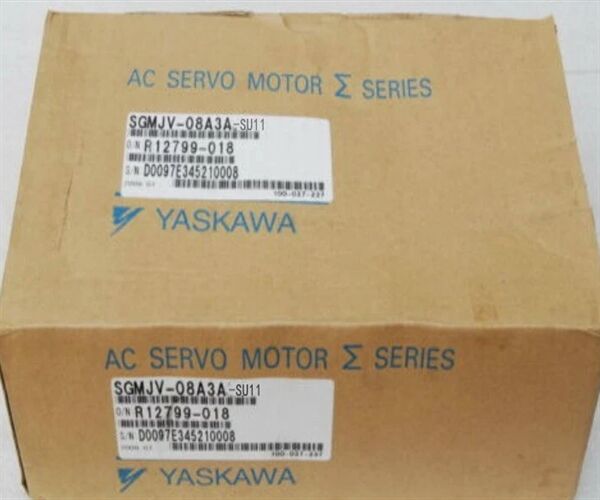

YASKAWA AC SERVO MOTOR SGMJV-08A3A-SU11 Высокая точность

Это...SGMJV-08A3A-SU11является высокопроизводительнымСервомотор переменного токаОн предназначен для точного управления движением в промышленной автоматизации.Сигма-5Сервосистема, которая известна своей высокой эффективностью, надежностью и передовыми возможностями управления.

Ключевые особенности:

• Модель: SGMJV-08A3A-SU11

• Тип двигателя: Сервомотор переменного тока

• Серия: Сигма-5Серия

• Номинальная мощность:00,75 кВт (0,8 л. с.)

• Номинальная скорость:3000 оборотов в минуту

• Номинальный крутящий момент2.4 Нм (ньютон-метры)

• Тип кодера: Инкрементальный кодердля высокоточного контроля обратной связи

• Класс защиты:IP67 (пылестойкость и водонепроницаемость), что делает его подходящим для суровой промышленной среды.

Технические характеристики:

• Направление напряжения:200-240 В (AC)

• Нынешний рейтинг:4.3 А (непрерывный)

• Тип охлаждения:С воздушным охлаждением

• Система обратной связи:Кодер с высоким разрешением, обеспечивающий обратную связь в режиме реального времени для обеспечения точного управления положением и скоростью.

• Размер:Компактный дизайн для легкой интеграции в существующие системы, что делает его подходящим для приложений с ограниченным пространством.

Преимущества:

• Высокая точность:Сервомотор Sigma-5 обеспечивает высокоточный контроль скорости, положения и крутящего момента, что делает его идеальным для приложений, требующих тонкого управления движением.

• Энергоэффективность:Благодаря передовым технологиям управления, этот двигатель минимизирует потребление энергии при сохранении производительности.

• Прочность:Защита IP67 обеспечивает надежную работу в среде с высокой пылью, влажностью или загрязнениями.

• Легкая интеграция:Совместима с сервоусилителями Сигма-5 от Yaskawa для полной системы управления движением.

Применение:

Это...SGMJV-08A3A-SU11обычно используется в таких приложениях, как:

• Роботика

• Машины с ЧПУ

• Системы упаковки

• Печатные машины

• Переработка пищевых продуктов

• Текстильные машины

Этот сервомотор особенно полезен в системах, требующих быстрого времени отклика и высокоточности управления, таких как высокоскоростная обработка или робототехника.

Заключение:

Это...SGMJV-08A3A-SU11Сервомотор обеспечивает высокую производительность, точность и надежность, что делает его отличным выбором для приложений промышленной автоматизации, требующих точного и эффективного управления движением.

SПродукты




Режимы шагов
Ниже приведены наиболее распространенные режимы управления.
• Волновой привод (1 фаза включена)
• полный ход (2 фазы включены)
• Полуступенчатый привод (1 и 2 фазы включены)
• Микрошагивание (непрерывно)
различные двигательные токи)
Для следующих обсуждений обратитесь к рисунку 6.
В волновом приводе только одна обмотка заряжается в любое время.
последовательность A → B → A → B и шаги ротора от положения 8 → 2 → 4 → 6.Для однополярных и биполярных раны двигателей с одинаковыми параметрами намотки этот режим возбуждения приведет к тому же механическое положениеНедостатком этого режима привода является то, что в однополярном моторе с растяжкой вы используете только 25% и в биполярном моторе только 50% от общей намотки мотора в любой момент времени.Это означает, что вы не получаете максимальный момент выхода от двигателя




В Full Step Drive вы заряжаете две фазы в любой момент времени.
последовательность AB → AB → AB → AB и шаги ротора от положения 1 → 3 → 5 → 7.Режим полного шага приводит к тому же угловому движению, что и 1 фаза на приводе, но механическое положение смещается на половину полного шага. The torque output of the unipolar wound motor is lower than the bipolar motor (for motors with the same winding parameters) since the unipolar motor uses only 50% of the available winding while the bipolar motor uses the entire winding.
Half Step Drive сочетает в себе как волновые, так и полные режимы привода (1&2 фазы включены).
одна фаза заряжается энергией, а во время остальных этапов - по одной фазе на каждом статоре.
Статор заряжается энергией в соответствии с последовательностью AB → B → AB → A → AB → B → AB → A и
шаг ротора с положения 1 → 2 → 3 → 4 → 5 → 6 → 7 → 8. Это приводит к угловым движениям, которые вдвое меньше, чем в 1- или 2-фазных режимах привода.Половина шага может уменьшить явление, называемое резонансом.
которые могут быть испытаны в режимах 1- или 2-фазного включения.




Синхронная скорость
Скорость вращения магнитного поля статора, которая определяет скорость
Роттор, называется синхронной скоростью (SS).
Отношение между источником питания и количеством полюсов (пар полюсов) в двигателе
для расчета SS индукционного двигателя:
1 SS = (120 X f) / P
Где:
SS = Синхронная скорость (RPM)
f = частота (циклы / секунда) = 60
P = количество полюсов (пары полюсов)
