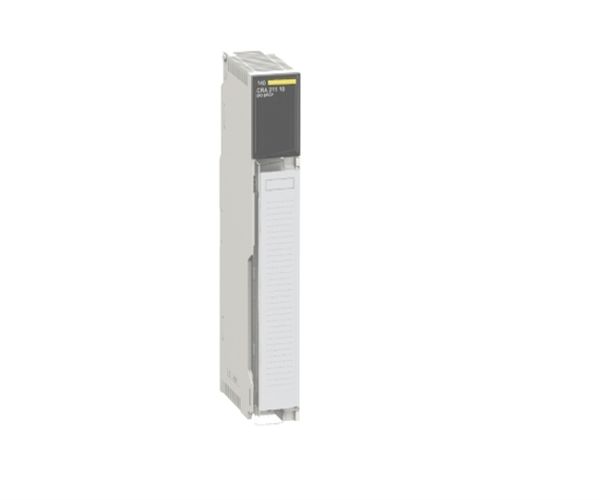

140CRA21110 Модуль питания Modicon, DIO I/O Drop Modbus Plus

SПродукты

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

Информация, представленная в данной документации, содержит общие описания и/или технические характеристики характеристик продуктов, содержащихся в ней.Данная документация не предназначена для замены и не должна использоваться для определения пригодности или надежности этих продуктов для конкретных пользовательских приложений.Любой такой пользователь или интегратор обязан провести соответствующий и полный анализ рисков.оценка и испытания продукции в отношении соответствующего конкретного применения или использования продукции;Ни Schneider Electric, ни какие-либо из ее аффилированных или дочерних компаний не несут ответственности за неправильное использование информации, содержащейся в настоящем документе.Если у вас есть какие-либо предложения по улучшению или изменениям или вы обнаружили ошибки в этой публикацииНикакая часть настоящего документа не может быть воспроизведена в любой форме или любым способом, электронным или механическим, включая фотокопирование, без прямого письменного разрешения Schneider Electric.

При установке и использовании этого продукта должны соблюдаться все соответствующие государственные, региональные и местные правила безопасности.Только производитель должен производить ремонт компонентов.

При использовании изделий для применения с техническими требованиями безопасности должны соблюдаться соответствующие инструкции.

Неспособность использовать программное обеспечение Schneider Electric или одобренное программное обеспечение с нашими аппаратными продуктами может привести к травмам, повреждениям или неправильным результатам работы.Несоблюдение этой информации может привести к травмам или повреждению оборудования. © 2012 Schneider Electric. Все права защищены.

Уведомление

Прочитайте эти инструкции внимательно и посмотрите на оборудование, чтобы ознакомиться с устройством, прежде чем пытаться установить, использовать или обслуживать его.Следующие специальные сообщения могут появляться в этой документации или на оборудовании для предупреждения о потенциальных опасностях или для привлечения внимания к информации, которая проясняет или упрощает процедуру:.

Обзор

В данной главе приведена общая информация о том, где и когда можно использовать модули 140 NRP 954 0• оптоволоконного ретранслятора.Модули 140 NRP 954 0• оптоволоконного ретранслятора могут быть вставлены в сеть RIOСуществуют 2 модели оптико-волоконных ретрансляторов, каждая из которых поддерживает один тип оптико-волоконных кабелей: ¥ 140 NRP 954 00 поддерживает мультимодный оптико-волоконный кабель.140 NRP 954 01C поддерживает однорежимный оптический кабель.

Сети RIO

Сеть Modicon Quantum RIO представляет собой высокоскоростную (1,544 Мбит/с) локальную сеть (LAN), использующую коаксиальные кабели.Сеть RIO поддерживает связь между ПЛК и одной или несколькими каплями модулей В/В, распределенных по всей местностиЕсть много возможных нативных топологий, которые могут быть использованы для сетей RIO:Линейные топологии кабелей (см. Руководство по планированию и установке кабельной системы удаленного ввода/вывода для получения информации о коаксиальных кабельных сетях RIO).):  Standard single-cable RIO cable systems  Redundant RIO cable systems  Dual cable systems  Hot Standby cable topologies (see the Modicon Quantum Hot standby System User Manual for information about Hot Standby coaxial cable networks.): Однокабельная система горячего режима ожидания Редуктивная система горячего режима ожидания Основная архитектура кабельной системы RIO выглядит следующим образом:Процессор RIO называется головой. Сеть состоит из одного (линейного) или двух (двойного или избыточного) магистральных кабелей.По всей сети поддерживается соответствующее соотношение импеданса с 75 Ω магистральными терминаторами.

На следующем рисунке показана основа стандартной однокабельной системы RIO:

Таблица с номерами деталей (см. стр. 22) дает ссылки на основные компоненты, которые могут использоваться в топологии RIO.

140 NRP 954 0• Вставка оптических ретрансляторов
Включение волоконно-оптических кабелей в сеть RIO позволяет:
L расширить общую длину сети RIO, например, RIO падает в далекие отдельные
блоки завода, не превышая предельного уровня затухания коаксиальной кабельной системы.
L значительно улучшить характеристики шумоустойчивости установки.
Я создаю топологии, которые не могут работать с одним коаксиальным кабелем.
l решать проблемы с заземлением на расстоянии, например, когда использование различных ссылок на землю является обязательным, например, между двумя зданиями.
В дополнение к общему применению, перечисленному выше:
l The insertion of 140 NRP 954 00 fiber optic repeaters in an existing RIO network that already use 490NRP954 fiber optic repeaters allows to expand the RIO network without additional pulse width distortion (or jitter).
490NRP954 - это многомодный волокно-оптический репетитор.

Вставка оптоволоконных ретрансляторов в кабель Drop На следующем рисунке показана сеть RIO со вторым кабелем RIO, подключенным к ствольному кабелю с помощью длинного кабеля Drop:

Чтобы избежать ослабления, шума и/или удаленного заземления в случае длинного кабеля, может быть полезно установить оптические ретрансляторы.

Пример применения

В следующем примере будет показана архитектура высокодиагностической стойки, вставленной в избыточную топологию автобуса и источники питания (AC и DC).Эта архитектура позволяет дистанционно предупреждать и интерпретировать, какая доступность была потеряна (снабжение, кабель из оптического волокна...):

1 Кабель багажника
2 Кабель спуска
3 Нажмите на терминатор ствола
4 2 пары волоконно-оптических кабелей
P/S 140 CPS 124 00 и 140 CPS 224 00 Избыточные модули питания
NRP 140 NRP 954 0• Модуль ретрансляции оптических волокон
CRA 140 CRA 932 00 Дистанционный модуль двойного канала I/O drop
DDI 140 DDI 353 00 модуль ввода постоянного тока 24 Vdc
140 NRP 954 0• ретрансляторы из оптического волокна цепляются друг с другом, чтобы увеличить длину избыточной волоконной связи (например, в туннеле).
избыточные источники питания (AC и DC) и модули NRP подключены к модулю DDI. Все диагностические состояния реле, доступные в модуле DDI, передаются в сеть RIO через модуль CRA.
Примечание: В этом примере модули установлены в 6-слотной квантовой подставке (140 XBP 006 00) или более.
Пожалуйста, обратитесь к руководству по оборудованию серии квантовой автоматизации Modicon
Руководство для получения подробной информации об источнике питания, удаленном выходе I/O, модулях ввода постоянного тока и заднем плане.
