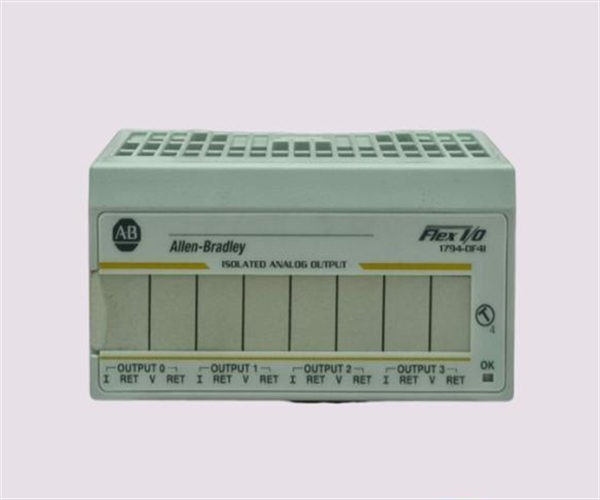

Allen-Bradley 1794-OF4I - это аналоговый модуль FLEX I/O с четырьмя изолированными аналоговыми выходами. Он совместим с несколькими базовыми терминальными блоками, включая 1794-TBT, 1794-TB3, 1794-TB3TS, 1794-TB3S,1794-TBNFМодуль может быть установлен на рельсе DIN или непосредственно на панели. Он имеет открытый корпус и имеет размеры 3,7 x 2,6 x 3,7 дюйма.

Внешний диапазон напряжения постоянного тока для модуля 1794-OF4I составляет от 19,2 до 31,2 ВДК, включая 5%-ную колебание переменного тока.Он поддерживает максимальную перегрузку 30 В или 32 мА непрерывно на одном канале за разМодуль способен обрабатывать максимальную нагрузку тока 3 мА на выходное напряжение и сопротивляющую нагрузку от 0 до 750 Ом на выходное напряжение.оба из которых могут быть настроены пользователем.Выходное напряжение может быть установлено на ±10 V, ±5 V, 0-10 V или 0-5 V, также настраиваемое пользователем.

1794-OF4I имеет максимальную рассеиваемость мощности 4,7 Вт при 31,2 ВДС, с максимальной тепловой рассеиваемостью 16 БТУ/час при этом напряжении.Напряжение изоляции модуля зависит от используемого терминального базового блокаОн предлагает 250 В непрерывной изоляции при подключении к базовому блоку 1794-TBN и 120 В непрерывной изоляции с другими совместимыми базовыми блоками.и требуемый ток FlexBus составляет 50 mAРазрешение модуля составляет 15 бит плюс знак, с разрешением напряжения 0,320 мВ/кн и разрешением тока 0,656 мА/кн. Скорость обновления для всех каналов составляет 2,5 или 5 миллисекунд,с ответом на шаг менее 25 мкм при 63% полной шкалы.

Как напряжение, так и ток терминалы предлагают абсолютную точность 0,1% по полной шкале при 25 ° C. Однако дрейф точности варьируется в зависимости от температуры: 0,0012% по полной шкале на ° C для напряжения терминала и 0.0025% полной шкалы на °C для текущего терминала. 1794-OF4I использует цифрово-аналоговое (DAC) преобразование, с разрешением 15 бит плюс знак или 0,320 мВ / cnt для напряжения и 0.656 mA/cnt для тока.

Модуль обеспечивает скорость обновления сигнала 2,5 мс или 5,0 мс для всех каналов, которая может быть конфигурирована равномерно для всех каналов.с нагрузкой тока на выходное напряжение 3 мАМодуль имеет заводскую калибровку, но также предлагает возможность ручной калибровки при необходимости.Он может переносить максимальную перегрузку 30 В непрерывно или 32 мА непрерывно на одном канале за раз.

1794-OF4I полностью совместим с базовыми терминальными устройствами, такими как 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS и 1794-TBN.Он требует напряжения FlexBus 5 VDC и тока FlexBus 50 mAВнешний источник питания модуля требует номинального 24 ВДС, с применимым диапазоном напряжения 19,2 - 31,2 ВДС.

1794-OF4I может быть установлен на рельсе DIN или непосредственно на подпанель корпуса.Он также совместим с любым доступным адаптером связи Flex I/O и одобрен для использования в опасных местах..
