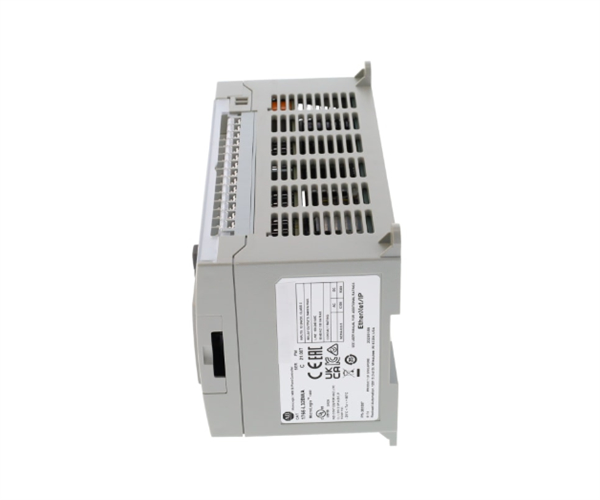

1766-L32BWA - выпущенный программируемый логический контроллер (PLC), который производится компанией Allen Bradley.Он особенно совместим для использования в автоматизации на уровне машины или небольших процессов.

Этот контроллер имеет встроенные двенадцать (12) быстрых 24В постоянного тока входов, восемь (8) стандартных 24ВД входов и двенадцать (12) выходов реле.Высокоскоростные входы поддерживают устройства быстрого переключения с номинальной частотой 100 кГцСтандартные входы 24VDC используются для общего назначения, в то время как выходы ретрансляции могут работать с различными категориями напряжения.для подачи энергии электрическим нагрузкам с различными номинальными напряжениями.

Интегрированные порты связи включают один (1) комбинированный изолированный порт RS232/RS485, один (1) порт связи RS232 и один (1) порт Ethernet I/P.Эти коммуникационные порты могут работать индивидуально для связи с различными устройствами-партнерамиПоддерживаемые протоколы включают DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet и протокол ASCII.

При конфигурации как MODBUS RTU через проводку RS485 может быть реализована топология маргаритки, где может быть подключено до 32 устройств.Это идеальное решение для интеграции счетчиков мощности и других устройств MODBUSDNP3 обычно используется в автоматизации подстанций для связи с интеллектуальными электронными устройствами (IED).Протокол Ethernet является самым современным и удобным для использования протоколом для связи с несколькими устройствами в линейной топологииПротокол ASCII обычно используется в автоматизации заводов, особенно в области производства.

Allen-Bradley 1766-L32BWA является частью серии программируемых логических контроллеров MicroLogix 1400. Он сочетает в себе функции предыдущих контроллеров MicroLogix 1100, таких как EtherNet/IP,возможности онлайн редактированияКроме того, он оснащен подсветкой на ЖК-дисплее для настройки конфигурации сети, просмотра состояния контроллера и В/В, мониторинга и манипуляций.Контроллер 1766-L32BWA требует 120-240 VAC входной мощности и имеет аккумуляторную оперативную памятьОн поддерживает 32 цифровых точки ввода/вывода, которые состоят из двенадцати (12) цифровых быстрых 24-вольтных входов постоянного тока, восьми (8) цифровых нормальных 24-вольтных входов постоянного тока и двенадцати (12) выходов реле.Он может быть расширен до семи (7) 1762 модулей расширения I / OДля связи 1766-L32BWA имеет изолированный порт RS-232/485, порт Ethernet и неизолированный порт RS-232.Он также имеет встроенные часы в реальном времени, чтобы обеспечить ссылку на приложения, которые нуждаются в управлении на основе времениДля установки он имеет возможность установки панели или DIN-Rail с открытым корпусом.сухая промышленная среда с цепями, не превышающими перенапряжение категории IIКонтроллер 1766-L32BWA имеет различные улучшенные функции, которых не хватает его предшественникам.Имеет 2 серийных порта с поддержкой протокола DH485/DF1/Modbus RTU/DNP3/ASCIIОн имеет до 6 встроенных 100 кГц высокоскоростных счетчиков (только для постоянного тока контроллеров).
