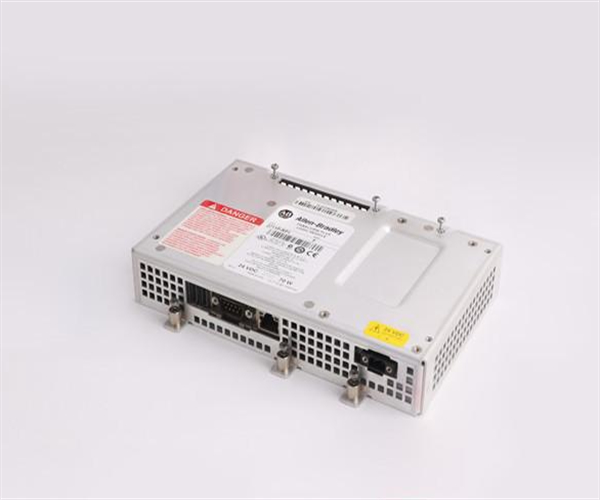

2711P-RP1 Панельный вид плюс логический модуль 2711P-RP1

Описание 2711P-RP1

Модуль 2711P-RP1 - логический модуль от Allen-Bradley/Rockwell Automation. Он совместим с различными модулями дисплеев и терминалами серии Allen-Bradley Panelview Plus.Логический модуль 2711P-RP1 специально разработан для работы с модулями отображения серии Panelview 700-1500Он содержит память и процессор, который использует подключенный модуль дисплея для работы.Полная система управления серии Panelview Plus 700-1500 состоит из модуля дисплея и логического модуля, такого как логический модуль 2711P-RP1, и система может быть настроена с помощью дополнительных устройств, таких как коммуникационные модули.

Allen-Bradley 2711P-RP1 - это компонент PanelView Plus.Этот компонент является конкретно логический модуль, который размещает различные интерфейсы и содержит необходимые области памяти и процессор оператора терминала PanelView Plus.

2711P-RP1 прикреплен к задней части дисплейного модуля. Этот дисплейный модуль поставляется с внутренней памятью в размере 64 МБ Random Access Memory (RAM),используется для интерфейса во время выполнения терминалов оператора, и 64 МБ Flash, используемый для хранения файлов, таких как резервная копия приложения, руководства, журналы, рецепты, отчеты и другие системные файлы.

Модуль 2711P-RP1 Logic подключается к схеме дисплея через слот PCI.должно соблюдаться правильное заземление, поскольку компоненты внутри очень чувствительны к статическому электричеству.

2711P-RP1 совместим для использования с терминалами операторов PanelView Plus 700, 1000, 1250 и 1500.Это устройство является аппаратной замены, как любой PanelView Plus 700-1500 поставляется с предустановленным логический модульАналогичным образом, полностью функциональный терминал оператора PanelView Plus требует логического модуля.

Модуль 2711P-RP1 питается от внешнего источника питания 24VDC. Он поставляется со стандартным коммуникационным интерфейсом, таким как порт Ethernet, 9-контактный мини-порт DIN RS232 и порты USB.Порт Ethernet используется для подключения терминала PanelView к одному или нескольким контроллерам по протоколу Ethernet I / P, в то время как интерфейс RS232 используется для однорангового подключения. Ethernet может охватывать более длинные расстояния с максимальной дальностью 100 метров, которые могут быть легко расширены.Этот логический модуль также поставляется с двумя (2) портами USB для подключения периферийных устройств, таких как клавиатура и мышь.

Он прикреплен к модулю дисплея шестью винтами и может перевозить модуль связи, который прикрепляется к нему после удаления серой этикетки с задней стороны логического модуля.Всегда убедитесь, что модуль дисплея не питается при подключении логического модуля к нему. Текстовый редактор WordPad, Media Player и удаленное подключение к рабочему столу являются некоторыми из расширенных дополнительных функций, доступных с этим модулем.1 разъем RS-232., и 1 Ethernet-порт. Он также имеет один CompactFlash Card Slot для вставки карт памяти. Не вставляйте карты памяти, пока устройство включено.Модуль безопасно работает только в условиях температуры окружающей среды от 0 до 55 градусов ЦельсияЕдинственное обслуживание, которое требуется от этого устройства, это визуальная проверка разъемов и время от времени очистка от накопившейся пыли.Этот модуль имеет встроенные индикаторы состояния для идентификации процессаДругие доступные слоты - это слоты USB, CompactFlash и Ethernet для эффективной связи.
