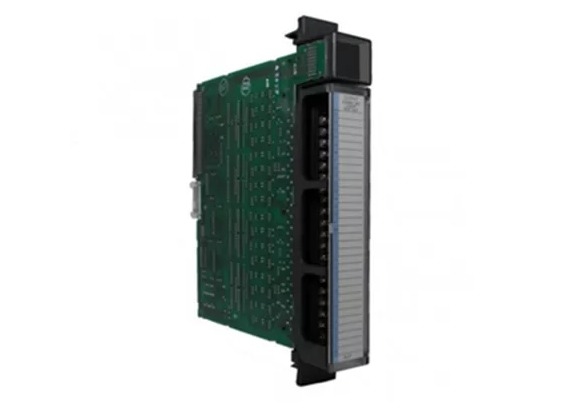

GE Fanuc IC697ALG320 серии 90-70 PLC аналоговые модули высокоуровневая аналоговая выходная система

GE Fanuc IC697ALG320 серии 90-70 PLC аналоговые модули высокоуровневая аналоговая выходная система

Дополнительная информация:

Ключевые особенности
Высокоуровневые аналоговые возможности вывода

• Двойные типы вывода: один модуль обеспечивает как выходные сигналы напряжения, так и тока.
• Независимая конфигурация: все четыре выхода могут быть индивидуально настроены на работу как напряжения, так и тока.
• Диапазон выхода напряжения: поддерживает однополярную или биполярную работу с полномасштабным диапазоном до ± 10 вольт.
• Диапазон выхода тока: генерирует сигналы текущей петли от 0 до 22,5 мА.


Конфигурация, ориентированная на пользователя

• Специфическое масштабирование канала: пользователи имеют гибкость для применения индивидуальных настроек масштабирования на каждый выходный канал.
• Быстрая производительность обновления: обеспечивает быструю скорость обновления, чтобы гарантировать своевременность и точность выходных сигналов.
• Настройка без переключателя: исключает необходимость в прыжках или переключателях DIP во время настройки, упрощая процесс настройки.
• Производственная калибровка: предварительная калибровка на заводе, при этом данные калибровки безопасно хранятся в нелетной EEPROM-памяти для долгосрочного хранения.


Интуитивная конфигурация программного обеспечения

• Совместимое программное обеспечение: Конфигурируется с помощью программного обеспечения MS-DOS или программного обеспечения на базе Windows.
• Совместимость с системой: работает беспрепятственно на системах Windows 95 или Windows NT и может подключаться через Ethernet TCP/IP или через порт SNP.
• Поддерживаемые устройства программирования: работают с IBM XT, AT, PS/2 или другими совместимыми персональными компьютерами.


Основные функции
Преобразование цифрового в аналоговый (D/A)

• Приобретение данных: получает цифровые данные от процессора или других контроллеров через ПЛК.
• Преобразование сигнала: преобразует полученные цифровые данные в аналоговые выходы с использованием интегрированного преобразователя цифрового-аналогового (D/A).
• Диапазоны выходных сигналов: обеспечивает полномасштабные выходные напряжения до ±10 вольт или сигналы текущей петли от 0 до 22,5 мА.
• Резолюция и защита
• Высокая точность: имеет 16-битную разрешение (эквивалентно 1 части в 65536) и поддерживает 14-битную монотонность для постоянной производительности.
• Электрическая изоляция: Выходные схемы изолированы от задней плоскости ПЛК, чтобы предотвратить помехи и обеспечить стабильность системы.
• Защита от перенапряжения: оборудована средствами защиты от перенапряжения как в переходных, так и в стационарных условиях для защиты модуля.

Память и адресация

• Адресная ссылка: использует %AQ ссылки в системе PLC для отображения адресов.
• Вместимость памяти: ПЛК поддерживает до 8K слов %AQ памяти для аналоговых выводных операций.
• Распределение памяти: каждый отдельный выходный канал занимает одно 16-битное слово %AQ памяти.


Описание продукта
IC697ALG320 - высокопроизводительный аналоговый выходный модуль, принадлежащий серии 90-70 программируемых логических контроллеров (ПЛК).этот модуль предназначен для размещения в одном слоте 5-слотной или 10-слотной основной платы,.

С точки зрения энергопотребления, он получает максимум 1,66A (8,3 Вт) от задней плоскости при 5VDC, в то же время требуя 150 мА от источника питания пользователя, чтобы обеспечить функциональность выхода тока.Он оснащен четырьмя независимыми конфигурируемыми выходными каналами, способный генерировать сигналы тока (0-20 мА / 4-20 мА) и сигналы напряжения (-10VDC / +10 VDC) по мере необходимости.

Коэффициент температуры
Точность модуля зависит от температуры, с коэффициентом 25 PPM на градус Цельсия для работы с напряжением и 50 PPM на градус Цельсия для текущей работы.

Основная функция IC697ALG320 - получать цифровые данные от блока обработки управления ПЛК, преобразовывать их в аналоговые сигналы через интегрированный DAC,и обеспечивают точные аналоговые выходы, одновременно защищая от перенапряжения и преходящих электрических событий.
