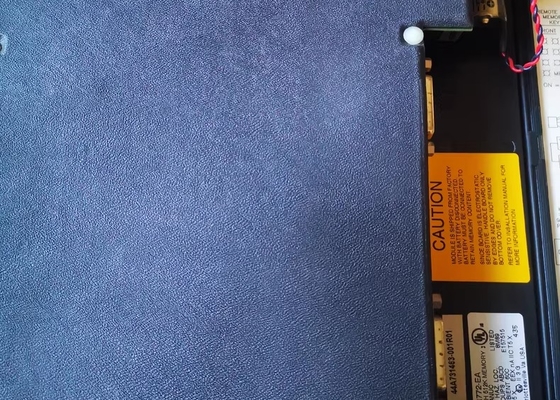

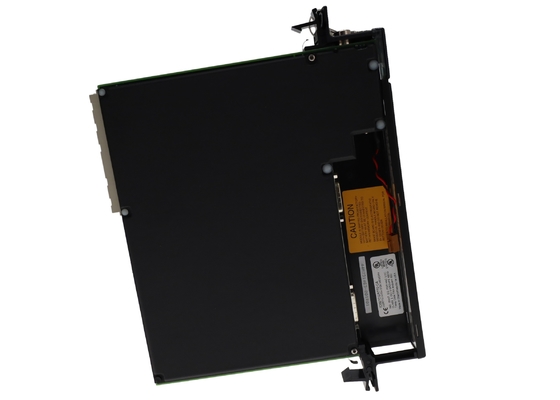

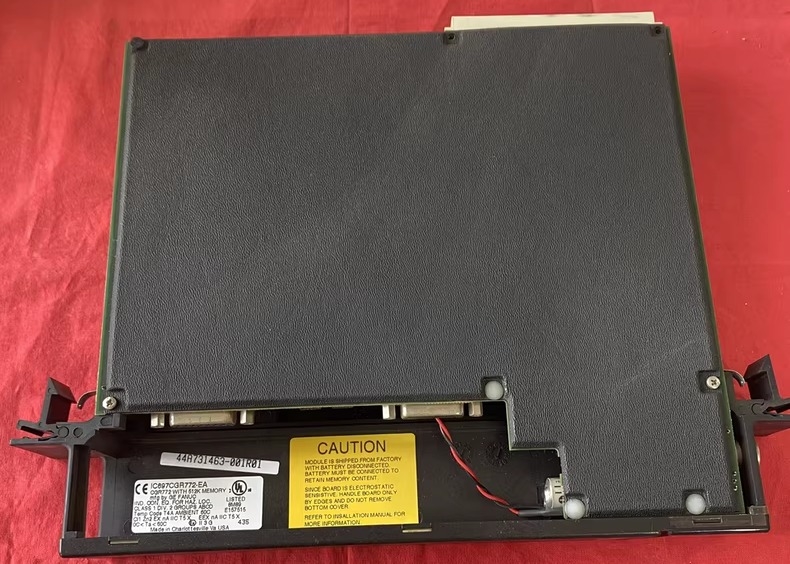

GE Fanuc IC697CGR772 Горячий резерв Genius CPU с двумя шинами 486DX4 2K дискретного ввода/вывода 512K байт

Обзор
IC697CGR772 представляет собой модуль центрального процессора (CPU) с двумя шинами, принадлежащий к программируемой логической контроллере (PLC) серии 90-70.Первоначально изготовленный GE Fanuc Automation, модуль теперь является частью Emerson Automation после приобретения.Он специально разработан для приложений, требующих высокой доступности и отказоустойчивости, когда сочетается с другим идентичным процессором., он обеспечивает ключевые избыточные возможности: бесперебойная передача, автоматическая синхронизация, избыточная резервная связь, переключение с одного сканирования и устранение отдельных точек сбоя.

Основное оборудование и производительность
Возможности обработки и математики
IC697CGR772 имеет встроенный микропроцессор 80486DX4, работающий на частоте 96 МГц.4 микросекунды на булевую функцию и поддерживает 32-разрядные математические вычисления с плавающей запятой, что позволяет эффективно обрабатывать сложные промышленные приложенияМодуль также может похвастаться быстрым временем сканирования 5,9 миллисекунд, что обеспечивает быстрое управление в режиме реального времени.

Способность памяти и В/В
Память: оборудована 512 КБ памяти случайного доступа (RAM), включая поддерживаемую батареей CMOS RAM, поддерживаемую литийной батареей IC697ACC701.Эта заменяемая батарея также сохраняет дату и время модуляВстроенный выключатель защиты памяти предотвращает непреднамеренную модификацию содержимого памяти при включении.
Обработка ввода/вывода: поддерживает до 2048 дискретных вводов, 2048 дискретных выводов и 8000 аналоговых вводов/выводов, что делает его подходящим для крупномасштабной автоматизации.Он полностью совместим со всеми продуктами GE Fanuc IC660/IC661 и IC697, что позволяет внедрять полные и гибкие решения автоматизации.

Коммуникация и связь
IC697CGR772 предлагает универсальные возможности связи для поддержки точечных и многократных соединений:

Серийные порты: 1x порт RS232 и 2x интерфейсы RS485 (оба порта RS485 расположены на передней панели модуля).

• Сетевой порт: для сетевых подключений включен порт RJ45.
• Конфигурация: процессор может быть легко подключен к персональному компьютеру для установки и программирования.

Операционный контроль и мониторинг состояния
Особенности управления

• Ручное переключение: специальная функция позволяет вручную переключаться между модулями связи для гибкого управления сетью.
• Режимы работы: переключатель с тремя позициями позволяет операторам быстро регулировать режим работы модуля (например, RUN/STOP).
• Показатели состояния

Передняя часть модуля оснащена 7 светодиодными индикаторами, обеспечивающими видимость в режиме реального времени различных системных состояний и событий (например, питание, связь, состояния неисправностей).Модуль OK LED служит монитором состояния батареи: если обнаружена низкая батарея, светодиод не останется включенным после включения.


Технические спецификации

• Диапазон температуры работы: от 0 до 50 °C
• Потребности в питании: 5 В постоянного тока, 3,1 А (номинальный ток)
• Точность прошедшего времени: максимум 0,01%
• Батарея: IC697ACC701 заменяемая литийная батарея (для резервного копирования оперативной памяти, сохранения даты и времени)
