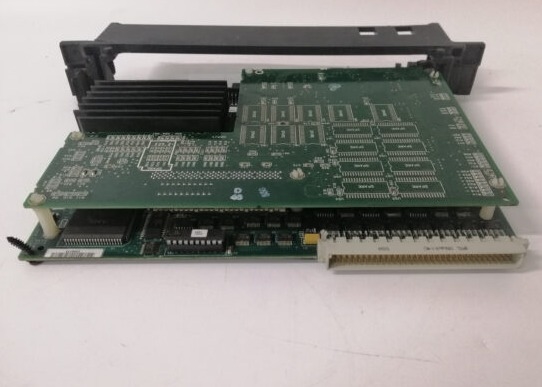

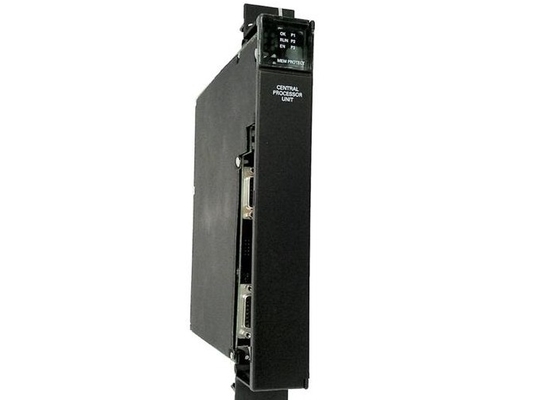

GE Fanuc IC697CPX935 Модуль ввода/вывода 96 МГц 32-разрядный с плавающей запятой 1 Мбайт быстрой памяти

IC697CPX935 - это однослотный центральный процессор (CPU), принадлежащий к линейке продуктов серии 90-30, разработанный GE Fanuc в рамках предложений GE Intelligent Platforms PLC.Проектированный для управления системой в режиме реального времени, этот модуль интегрирует надежную производительность, гибкие возможности связи и большую память для поддержки крупномасштабных промышленных приложений.


Основное оборудование и производительность
В его сердце IC697CPX935 есть микропроцессор 80486DX4 частотой 96 МГц, обеспечивающий скорость исполнения Булевой системы 0,4 микросекунды и позволяющий вычисления с плавающей запятой на той же скорости 0.Интервал 4 микросекунд. Its memory configuration includes 1 MB of battery-backed Random Access Memory (RAM) (relying on the IC697ACC701 battery for backup) and 256 KB of non-volatile flash memory—the latter dedicated to storing system firmwareКлючевым преимуществом флэш-памяти является то, что обновления прошивки могут быть завершены без демонтажа модуля или замены EPROM, упрощая техническое обслуживание.

Для обработки ввода/вывода процессор поддерживает значительную емкость: он вмещает до 12 000 дискретных точек ввода/вывода (I/O) (12 Кбит) и выделяет 8 000 слов памяти для аналоговых вводов/выводов.Эта надежная способность ввода и вывода делает его хорошо подходит для больших, сложные промышленные приложения, где требуется обширный контроль и контроль процессов.


Способность к общению
IC697CPX935 оснащен тремя встроенными серийными портами для облегчения универсальной подключенности:

1x серийный порт RS232
Интерфейсы RS485 с двумя и девятиконечными D-shell

Все три порта поддерживают протокол связи SNP Slave, в то время как функциональность SNP Slave без перерыва является эксклюзивной для порта 1 и порта 2.ЦП взаимодействует с интеллектуальными опционными модулями, аналоговые/дискретные модули В/В и другие совместимые устройства через стойковую заднюю плоскость, соответствующую стандартному формату VME C.1.


Совместимость и поддерживаемые модули
IC697CPX935 предлагает широкую совместимость с промышленной экосистемой GE Fanuc, поддерживая:

Модули семейства GE IC697 (включая аналоговые, дискретные I/O и умные опционные модули)
Алфавитно-цифровые и программируемые дисплейные процессоры
Модули связи, контроллеры шины GE IC660/IC661 и модули интерфейсов связи/LAN


Операционные требования и контроль
Необходимость охлаждения и окружающей среды
IC697CPX935 должен работать в условиях, когда температура не превышает 50°C. Для поддержания этого температурного предела необходимо принудительное охлаждение воздухом.

IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)

Программирование и управление

Программное обеспечение: Пользовательские программы разрабатываются с использованием программного обеспечения MS-DOS или Windows, а затем загружаются в процессор.Windows 95, или Windows NT.
Операционный контроль: ЦП может управляться двумя способами: с помощью программного обеспечения, связанного с компьютером, или с помощью 3-позиционного переключателя RUN / STOP на модуле.
