Введение
DeltaVTM Media Converters предоставляет простой способ подключения
удаленные полевые корпуса с картами CHARM I/O (CIOC)
Диспетчерская сеть DeltaV.
расстояния, чем медные кабели Ethernet и эти носители
Преобразователи позволяют расширить сеть управления DeltaV.
расстояния до 15 км.
Преобразователи медиа меняют средства связи
из меди в волокно Ethernet и наоборот и облегчает легко
подключение с использованием одномодовых и многомодовых волокон
Оптический кабель.
Существует три различных модели преобразователей DeltaV Media
доступны следующие варианты портов:
однорежимный медиаконвертер с одним волокнистым портом и
один медный порт
Многорежимный преобразователь СМИ с одним волокнистым портом и
один медный порт
2-портный SFP медиаконвертер с одним медным портом и
2 клетки SFP, которые могут использоваться для медных или волокнистых модулей SFP
(только для установки в безопасной зоне)

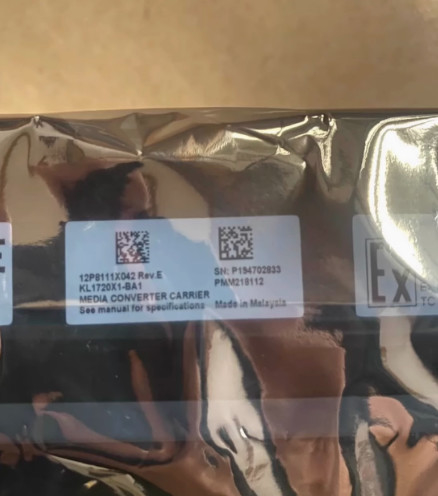

Все три DeltaV Media Converters поставляются в двухмедийном виде
Конвертерная сборка с двойным носителем преобразователя
Это позволяет легко развертывать
для избыточных сетей управления DeltaV.
Преимущества
Содействует внедрению электронного марширования на местах:
DeltaV с электронным маршировкой может быть установлен в шкафах
в контрольных комнатах, но установка в помещениях в полевых условиях
означает, что В/В установлено ближе к полевым устройствам, и
Таким образом, можно уменьшить расстояние между полевыми устройствами и
где провода заканчивается системой управления.Много раз.
Для подключения необходимо использовать технологии оптоволоконных сетей
Карты I/O CHARM в полевых корпусах с контроллерами
находится в здании диспетчерской.У Эмерсона есть переключатели.
которые предлагают как медь, так и волоконно-оптический Ethernet, но DeltaV
Преобразователи СМИ - это специализированные устройства, которые будут преобразовывать
медь на волокно, чтобы облегчить развертывание электронных
Маршалл в полевых условиях.Некоторые установки требуют использования меди
IOP на CIOC для облегчения сетевого подключения Ethernet
от одного ЦОК к другому отмены требования
для переключателей.Преобразователи позволяют больше расстояний
из диспетчерской комнаты в группу помещений с ЦОК
Джентльмены в цепях на поле.
Поддерживает множество типов волоконного оптического: как Multi-Mode и
Поддерживаются типы одномодовых волокон.Мультимод может работать
расстояния до 2 км и однорежимный может идти до максимума
15 км с правильной установкой.
Избыточные соединения питания: Dual Media
Преобразователь Carrier включает терминалы для избыточных 24V DC
Силовые источники и преобразователь СМИ имеют светодиодную диагностику
что будет указывать на любую неисправность питания.
Доступные сертификации опасных зон:
Многорежимные преобразователи имеют сертификаты опасных зон
и могут быть установлены в классе 1, дивизии 2 и зоне 2
области.2-портный преобразователь SFP Media Converter позволяет использовать различные SFP
модули, подключенные к клеткам SFP на преобразователях медиа
и поэтому не могут быть сертифицированы для опасных установок.
Включает проволочные терминалы для легкой установки: каждый двойной
Медиа-конвертер Carrier включает терминалы для избыточного питания
снабжения.Эти терминалы дублируются, чтобы позволить маргариту-цепочки
мощности 24VDC для простой установки.Это уменьшает необходимость
для отдельного терминального блока для питания дополнительных СМИ
Конвертеры или CIOC.
Работает как с DeltaV, так и с DeltaV SIS.
чехлы для медиаконвертеров DeltaV, охватывающие как DCS, так и
Установки СИС.Хотя большинство применений в DCS-приложениях будет
Если вы хотите подключить CIOC к сети управления DeltaV, вы можете
также используется для подключения беспроводных карт В/В, карт В/В Ethernet,
Диспетчеры DeltaV, дистанционный ввод/вывод зоны DeltaV 2 и т.д.
Для DeltaV SIS он может быть использован для подключения контроллера SZ
к сети управления DeltaV, но она также может быть использована для
подключить CSLS к контроллерам SZ
