GE FANUC IC693APU302 CPU 313 и CPU 323 Три модуля APM CPU 331

GE FANUC IC693APU302 CPU 313 и CPU 323 Три модуля APM CPU 331

Технические спецификации для IC693APU302

Бренд GE Fanuc
Серия Серия 90-30
Описание продукта Модуль позиционирования оси (APM)
Производитель GE Fanuc (бывший); Emerson Automation (ныне)
Серия Серия 90-30
Номер части IC693APU302
Номер поддерживаемой второй оси (2)
Описание продукта Модуль позиционирования оси
No оси две (2)
Коммуникационные порты Модуль двух (2) осей; 25-прикосновённое сервосоединение
Номер оси 2 оси
Режимы работы: стандартный режим; режим следования
Индикаторы светодиода модуля EN1, EN2, STST, OK и CFG
Обновление серво-пути 2 миллисекунды
Ширина слота Однослойка
Коннекторы передней панели: два (2) 24-прицепных соединителя оси (A/B); один (1) коммуникационный порт

Совместимый процессор CPU 311, CPU 313, CPU 323, CPU 331 и выше
Совместимые кабели: IC693CBL311 (10 футов/3 метров); IC693CBL319 (3 футов/1 метр);IC693CBL317 (10 футов/3 метров) с наружным щитом 8 ′′ и IC693CBL320 (3 футов/1 метр) с наружным щитом 8 ′′
Количество разрешенных модулей CPU 311, CPU 313 и CPU 323: три (3) модуля APM CPU 331 и выше: восемь (8) модулей APM
Терминальный блок: Weidmuller RD25 910648 o или эквивалентный
Поддерживаемые процессоры: Модульные процессоры серии 90-30; Встроенные процессоры (311, 313 и 323)
Типы соединителей 24-конечный высокая плотность, 25-конечный тип D
Количество модулей на базовую пластинку: три (3)
Количество инстанций установки: модульные процессоры: до восьми (8) модулей Встроенные процессоры: три (3) модуля
ПЛУ серии 90-30 совместимости
Указатели светодиодов EN1; EN2; STAT; OK; CFG
Состояние жизненного цикла продукта*
Окончание жизненного цикла продукта
Прием тока: 800 mA @ 5 VDC
Статус жизненного цикла продукта прекращен/ устарел

О IC693APU302

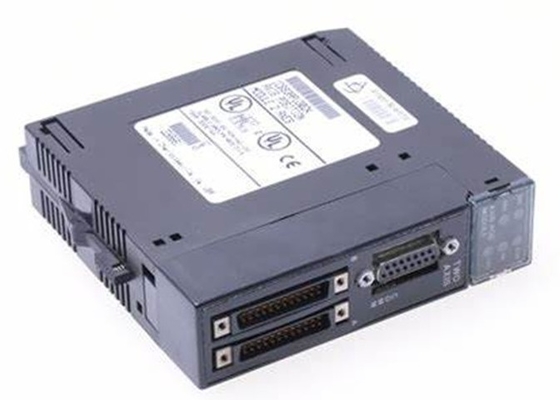

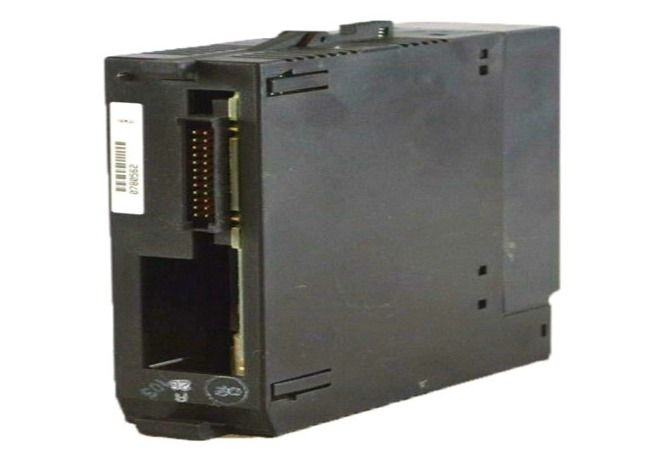

IC693APU302 представляет собой модуль позиционирования с двойной осью (APM), в основном используемый в качестве компонента управления движением и положением.Этот модуль способен управлять двумя (2) осями или двумя (2) сервомоторами для реализации одновременного управления движением и положениемЭтот модуль является интеллектуальным модулем, который может быть сконфигурирован для работы в стандартном и последовательном режимах.модуль работает и интегрирует управление с логикой пользователя, присутствующей в памяти ПЛК для реализации высокопроизводительного управленияС режимом Follower, модуль обеспечивает высокопроизводительное электронное оборудование для мастер и рабских приложений.Этот модуль загружается с конфигурацией, которая разработана с использованием программного пакета Motion программиста или программного обеспечения VersaPro с минимальной версией программного обеспечения 1.1Передняя панель модуля устанавливается с двумя (2) портами движения через 9-прицепные D-shell соединители и двумя (2) 25-прицепными высокоплотными портами, предназначенными для размещения сервосоединений.Для установления соединения с модулем могут использоваться специальные кабели., также можно приобрести предварительно собранные кабели для более быстрой проводки и окончания. Эти кабели включают IC693CBL311 с длиной 10 футов / 3 метра; IC693CBL319 с длиной кабеля 3 фута / 1 метр;IC693CBL317 с длиной 10 футов/3 метров вместе с внешним щитом 8 ′′ и IC693CBL320 с длиной кабеля 3 футов/1 метр и внешним щитом 8 ′′Совместимыми сериями 90-30 для использования с IC693APU302 двуосевым APM являются CPU 311, CPU 313,и CPU 323, в которых могут быть установлены до трех (3) модулей APM, и CPU 331 или выше, позволяющий устанавливать до восьми (8) модулей APM с тремя (3) экземплярами на базовую пластину.

Модуль позиционирования оси IC693APU302 - это модуль позиционирования оси движения, изготовленный компанией GE Fanuc.Это полностью программируемый и интеллектуальный модуль, который позволяет пользователям PLC интегрировать свои контроллеры с расширенными логическими функциями PLC для создания единой комбинированной системыЭтот модуль может напрямую общаться с машинами и приводами управления и даже передавать данные в таблицы ПЛК.Некоторые из важных особенностей этого модуля включают независимость стабильности управления, автоматическая передача данных, максимальные возможности привода и улучшенная производительность системы.IC693APU302 модуль позиционирования оси также имеет возможности для расчета и улучшения измерений ошибки положения для поддержания точности отслеживанияОн может быть использован для выполнения сложных вычислений, необходимых для точного управления сервосистемой.

Модуль позиционирования оси IC693APU302 может быть сконфигурирован и запрограммирован с использованием программного обеспечения VersaPro или программного обеспечения разработчика-PLC Logic.Требование нагрузки модуля составляет 800 миллиампер тока при напряжении +5 вольт постоянного тока. Он поставляется с 24-контактным высокоплотным разъемом. Этот модуль подходит для работы в стандартном режиме и в режиме последователя. При работе в режиме последователяОн предлагает высокопроизводительные электронные механизмы передачи для мастер-слов приложения.Программное обеспечение для конфигурации движения предлагает пользовательский интерфейс для эффективного управления и мониторинга системы.и команды ускорения/замедленияФлеш-память APM может хранить до 10 программ и 40 подпрограмм.Модуль позиционирования оси Motion Mate IC693APU302 может использоваться в приложениях сервоуправления для очень точного управления движением.
