AB Новый 1326AB-B720E-21-L Сервомотор 3500 оборотов в минуту

AB Новый серводвигатель серии 1326AB-B720E-21-L, 3500 об/мин

Технические характеристики для 1326AB-B720E-21-L

Производитель Rockwell Automation
Бренд Allen-Bradley
Номер детали/Каталожный номер 1326AB-B720E-21-L
Тип продукта Ферритовый серводвигатель переменного тока
Напряжение 460 В переменного тока, 380 В переменного тока
Серия корпуса Диаметр корпуса 194 мм (центр болта 215 мм

Длина двигателя 2 дюйма
Скорость двигателя 460 В переменного тока: 3500 об/мин, 380 В переменного тока: 3000 об/мин
Серия фланцев и валов Метрический фланец IEC с шпоночным пазом
Обратная связь обратная связь на основе резольвера
Стандартные опции Степень защиты IP 67 только для всех серий корпусов
Статус жизненного цикла продукта* Снято с производства/Устарело

•

  О 1326AB-B720E-21-L

•

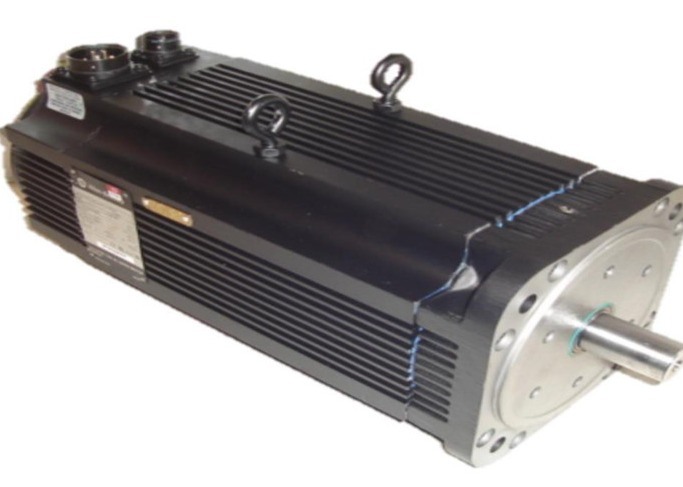

  Серводвигатель 1326AB-B720E-21-L - это бесщеточный серводвигатель Torque Plus производства Allen-Bradley. Его номинальные скорости составляют 3500 оборотов в минуту при напряжении 460 В переменного тока, 3000 оборотов в минуту при напряжении 380 В переменного тока, 30,9 Н-м крутящего момента, 88,1 Н-м пикового крутящего момента и 0,015 инерции ротора. Его номинальная мощность составляет 6,8 кВт, а номинальный ток непрерывного режима работы составляет 17,5 А. Его корпус со степенью защиты IP 67 обеспечивает защиту, необходимую для работы этого двигателя в опасных условиях. Алюминиевый корпус пыленепроницаем и способен выдерживать пульсирующие струи воды без попадания жидкости в двигатель, поскольку его вал оснащен комплектом уплотнений.


  Резьбовое отверстие предусмотрено на торце вала серводвигателя 1326AB-B720E-21-L для его соединения с муфтами. Диаметр его корпуса составляет 194 миллиметра, а двигатель спроектирован для уменьшения длины двигателя без снижения скорости или крутящего момента. Магниты в этом двигателе специально разработаны для увеличения отклика сервопривода, а изоляционный материал для его обмоток предназначен для оптимизации теплопередачи, чтобы гарантировать, что температура двигателя не превышает рекомендуемый диапазон. Обратите внимание, что серводвигатель Torque Plus 1326AB-B720E-21-L теряет степень защиты IP 67 при использовании с комплектами распределительных коробок, устройствами обратной связи резольвера или пакетами воздуходувок. Как компонент системы управления движением Allen-Bradley 1394, серводвигатель Torque Plus 1326AB-B720E-21-L работает со специальными осевыми модулями. Опция монтажного фланца на этом двигателе - метрический монтажный фланец IEC с шпоночным пазом, который позволяет монтировать его вертикально под разными углами, независимо от того, направлен ли вал вверх или вниз.

•
