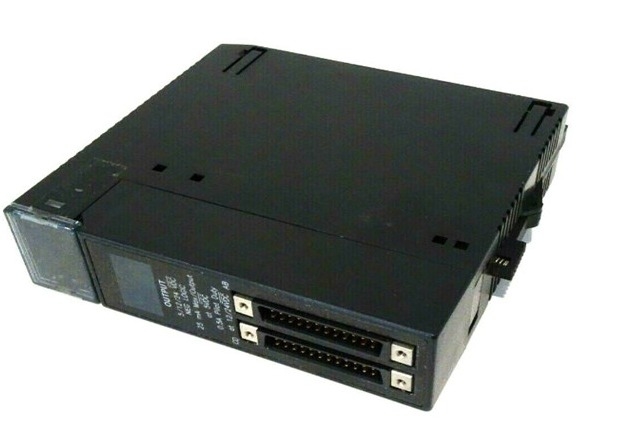

Модуль Ge Fanuc IC693MDL752 - это 6-точечный Ge Fanuc совершенно новый в коробке

Модуль Ge Fanuc IC693MDL752 - новый модуль Ge Fanuc на 6 точек, новый в коробке

Технические характеристики IC693MDL752

• Бренд GE Fanuc
• Серия Series 90-30
• Производитель GE Fanuc; Emerson Automation (Текущий)
• Номер детали IC693MDL752
• Серия Series 90-30
• Тип продукта Цифровой ввод/вывод
• Описание продукта Модуль дискретного выхода
• Количество каналов Тридцать два (32)
• Совместимость ПЛК GE Fanuc 90-30
• Выходные точки 32
• Количество выходных групп Четыре (4)
• Выходные группы 4
• Каналы на группу Восемь (8)
• Режимы выхода Режим TTL, режим 12/24 Вольт постоянного тока
• Изоляция: 1500 вольт между полевой стороной и логической стороной; 250 вольт между группами
• Светодиодные индикаторы Да
• Диапазон выходного напряжения 10,2-28,8 В постоянного тока (режим 12/24 В постоянного тока); 4,74 - 5,25 В постоянного тока (режим TTL)
• Выходное соединение 2 x 24-контактных разъема
• Номинальное выходное напряжение 12-24 В постоянного тока (режим 12/24 В постоянного тока); 5 В постоянного тока (режим TTL)
• Статус жизненного цикла продукта* Снято с производства/Устарело
• Выходной ток Режим 12/24 В постоянного тока: 0,5 Ампера на точку; 4 Ампера на модуль; 3 Ампера на общую контактную ножку группы Режим 5 В постоянного тока (TTL): 0,25 мА
• Максимальный пусковой ток 4,6 А в течение 20 мс
• Потребляемый ток 260 мА (максимум) от шины 5 вольт на задней панели; (13 мА + 3 мА/точка ВКЛ + 4,7 мА/светодиод); 12 мА (максимум) на группу от источника питания пользователя при 5 В постоянного тока и всех восьми выходах в группе ВКЛ 25 мА (максимум) на группу от источника питания пользователя при 12 В постоянного тока и всех восьми выходах в группе ВКЛ 44 мА (максимум) на группу от источника питания пользователя при 24 В постоянного тока и всех восьми выходах в группе ВКЛ
• Время включения, максимум 0,5 мс
• Время выключения, максимум 0,5 мс
• Падение выходного напряжения 0,3 вольта, максимум
• Ток утечки в выключенном состоянии 1 мА максимум

О модуле IC693MDL752

IC693MDL752 - это дискретный выходной модуль с двумя режимами из семейства продуктов программируемых логических контроллеров (ПЛК) Series 90-30. Это семейство продуктов ранее производилось компанией GE Fanuc, однако недавно было приобретено компанией Emerson Automation. Этот модуль поддерживает режим 12/24 В постоянного тока и режим 5 В постоянного тока TTL, модуль с отрицательной логикой. Он имеет тридцать два (32) выходных точки в группах по четыре (4), причем каждая группа имеет восемь (8) выходных каналов. В зависимости от режима работы модуля, выходной ток на точку варьируется. В частности, в режиме 12/24 В постоянного тока номинальный выходной ток модуля составляет 0,5 Ампера на точку, 4 Ампера на группу и 3 Ампера максимум на общий контакт, в то время как при настройке для работы в режиме TTL каждый выходной канал имеет номинальный выходной ток 0,25 мА. Аналогично, выходное напряжение варьируется в зависимости от выбранного режима. В режиме 12/24 В постоянного тока диапазон выходного напряжения составляет 10,2 - 28,8 В постоянного тока с номинальным выходом 24 В постоянного тока. Для режима TTL диапазон выходного напряжения составляет 4,75 В постоянного тока - 5,25 В постоянного тока с номинальным выходным напряжением 5 В постоянного тока. Каждая выходная группа может быть независимо настроена для работы в режиме 12/24 В постоянного тока или TTL, обеспечивая эксплуатационную гибкость. Этот модуль имеет номинальную изоляцию 1500 вольт между полевой стороной и логической стороной и 250 вольт между группами. Рекомендуется два (2) метода при подключении выходных устройств к этому модулю, в частности, прямой метод с использованием предварительно подключенных кабелей IC693CBL327 и IC693CBL328, где один конец представляет собой предварительно собранный разъем, а другой конец кабеля - свободные провода. Другим поддерживаемым методом является метод TBQC с использованием клеммной колодки быстрого подключения.

IC693MDL752 - это выходной модуль с отрицательной логикой TTL с номинальным напряжением от 5 до 24 Вольт постоянного тока для ПЛК Series 90-30 от GE Fanuc. Выходной модуль с отрицательной логикой IC693MDL752 обеспечивает 32 дискретных выхода, расположенных в 4 группах, которые изолированы друг от друга. Каждая группа из 4 выходов имеет свой общий контакт. Выходы на модуле представляют собой выходы типа sink или выходы с отрицательной логикой, для которых состояние ВКЛ соответствует активному низкому выходному состоянию. Выходной модуль с отрицательной логикой IC693MDL752 имеет 2 рабочих режима. В режиме TTL выходы модуля могут переключать нагрузки при напряжении 5 Вольт постоянного тока, и они могут поглощать пиковый ток 25 миллиампер на точку. В режиме 12/24 Вольт постоянного тока выходы модуля могут переключать нагрузки при напряжении от 12 до 24 Вольт постоянного тока, и они могут поглощать пиковый ток 0,5 Ампер на точку.

Каждая группа выходов на выходном модуле с отрицательной логикой IC693MDL752 может использоваться в рабочем режиме, который требуется для любого конкретного приложения. При использовании разных групп в разных рабочих режимах следует учитывать влияние электрического шума. Для каждой выходной точки предусмотрен один встроенный подтягивающий резистор. Изоляция задней панели между логической стороной и полевой стороной обеспечивается с помощью оптопар. Светодиодные индикаторы на выходном модуле с отрицательной логикой IC693MDL752 предоставляют обновления состояния для выходных точек. Выходной модуль с отрицательной логикой IC693MDL752 использует 32 бита дискретных выходных данных. Подключения от выходного модуля с отрицательной логикой IC693MDL752 к выходным цепям выполняются через 2 штекерных 24-контактных разъема, которые установлены на передней стороне модуля ввода/вывода. Максимальные номинальные выходные токи в режиме TTL и в режиме 12/24 Вольт составляют 25 миллиампер и 0,5 Ампер на точку соответственно.
