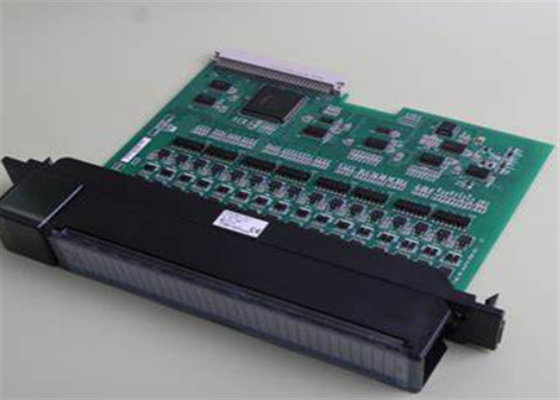

GE FANUC IC693MDL742 MODULE является GE FANUC 6-точечным модулем ввода/вывода серии 90-30 PLCS

GE FANUC IC693MDL742Модуль - это GE FANUC 6-точечный модуль ввода/вывода серии 90-30 PLCS

Технические спецификации для IC693MDL742

Технические спецификации для IC693MDL742

Бренд GE Fanuc
Серия Серия 90-30
Производитель GE Fanuc; Emerson Automation (в настоящее время)
Производитель GE Fanuc
Серия Серия 90-30
Номер части IC693MDL742
Описание продукта Дискритетный выходный модуль
Номер части IC693MDL742
Тип продукта Цифровой I/O
Количество каналов 16 (16)
Совместимость GE Fanuc 90-30
Номер группы две (2)
Описание продукта Дискритетный выходный модуль с встроенной электронной защитой от короткого замыкания (ESCP)
Номинальное напряжение 12/ 24 Вольт постоянного тока
Количество каналов в группе Восемь (8)
Количество выпускных групп Две (2)
Каналы по группе Восемь (8)
Изоляция: 1500 вольт между стороной поля и стороной логики; 500 вольт между группами
Пиковый ток модуля 130 миллиампер

диапазон выходной напряженности 12-24 ВДК с (+ 20%, -15%)
Диапазон выходного сигнала от 12 до 24 вольт постоянного тока (+ 20%,
Максимальное время ответа отключения 2 миллисекунды
Номинальное входное напряжение 12 / 24 VDC
Максимальное время отклика 2 миллисекунды
Номинальное выходное напряжение 12 / 24 VDC
Выходной ток 1,0 ампера в точке; 4,0 ампера в группе при 50 градусах Цельсия; 3,0 ампера в группе при 60 градусах Цельсия
Пиковое падение выходной напряженности 1,2 вольта
Время ответа отключения, максимум 2 мс
Текущее потребление 130 мА (все выходы активны)
Относительная влажность от 5 до 95%
Выходное напряжение Понижение 1,2 вольта, максимум
Время ответа не более 2 мс
Состояние жизненного цикла продукта*
Утечка в состоянии отключения 1 мА максимум
Время ответа отключения, максимум 2 мс
Статус жизненного цикла продукта прекращен/ устарел

Об IC693MDL742

IC693MDL742 - это компонентный модуль серии 90-30.Этот модуль поддерживает конфигурацию позитивной логической проводки и обеспечивает диапазон выходного напряжения 12-24 ВДК, +20%, -15%. Аналогичным образом, он имеет номинальные выходное токи 1 ампера на точку, максимум; Максимально 4 ампера на группу при работе при 50 градусах Цельсия, и 3 ампера на группу при 60 градусах Цельсия.IC693MDL742 установлен на базе серии 90-30Он занимает один слот и может быть установлен на любом свободном слоте, кроме места установки, назначенного для питания, процессора и специального модуля.Нет конкретного ограничения количества разрешенных экземпляров модуля.Фактический предел зависит от поддерживаемой емкости ввода/вывода хост-процессора, размера памяти и доступного слота для базовой пластины.устройства, приводящие электроприводОн поставляется с индивидуальными индикаторами канала, которые изображают состояние зарядки выходного канала.Встроенная электронная защита от короткого замыкания (ESCP) этого модуля предназначена для мониторинга общего сигнала каждой группы.Если обнаружено короткое замыкание, светодиод F Этот модуль имеет потребление питания на заднем плане 130 мА, когда все выходы заряженыВыходные каналы имеют типичное время отклика 2 мс, максимум.2 ампер с продолжительностью 10 мс, при этом текучесть утечки в состоянии отключения не превышает 1 мА.

Модуль GE Fanuc IC693MDL742 представляет собой выходной модуль от 12 до 24 вольт постоянного тока с положительной логикой для защиты от электронного короткого замыкания (ESCP).Модуль IC693MDL742 обеспечивает 16 выходных точек, расположенных в 2 группах по 8Каждая группа имеет общий выходный терминал питания. Общий сигнал для каждой группы контролируется электронно.красный светодиод на модуле IC693MDL742 включается, а выходы в этой группе выключаютсяЭтот красный светодиод помещается между рядами зеленых светодиодных ламп, которые предоставляют обновления состояния для всех отдельных выходной точек.Функция защиты от короткого замыкания на модуле IC693MDL742 не защищает отдельные точки выхода от превышения их номинального тока, однако, он защитит модульную плату при коротком замыкании.

Электрическое питание модуля от 12 до 24 вольт должно быть удалено, чтобы перезагрузить электронную защиту от короткого замыкания в модуле IC693MDL742, после того как она была активирована.На модуле есть две схемы защиты от короткого замыкания.Модуль C693MDL742 предназначен для положительных логических характеристик.и 3 ампера на группу при 60 градусах ЦельсияМаксимальное потребление тока модуля IC693MDL742 составляет 130 миллиампер. Входящий ток для модуля составляет 5,2 ампера в течение 10 миллисекунд. Максимальное падение выходного напряжения составляет 1,2 вольта.Максимальное значение для ответа отключения и времени ответа составляет 2 миллисекундОтносительная влажность (неконденсирующаяся) вокруг модуля должна быть поддерживаться в пределах от 5 до 95%.
