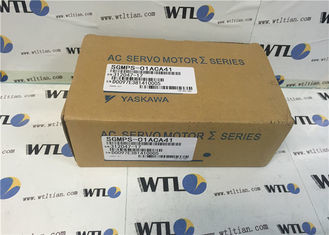

SGMPS 01ACA41 Промышленный сервомотор высокой мощности с головкой передач

БЫСКИЕ ДЕТАЛЫ

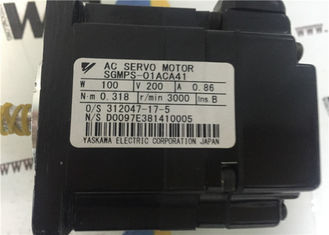

1. Мощность: 100 Вт
2. Напряжение: 200 В
3. Ток: 0,86A

Описание

• Сервомотор переменного тока
• Сервомотор с головкой передач
• Сервомотор SIGMA-3

Уточнения

Ориентация на сервопакет

Установите SERVOPACK перпендикулярно стене так, чтобы передняя панель, содержащая разъемы, была обращена наружу.


Охлаждение

Как показано на рисунке выше, оставьте достаточно места вокруг каждого сервопакета для охлаждения охлаждающими вентиляторами или естественной конвекцией.


Совместная установка

При установке SERVOPACK рядом друг с другом, как показано на рисунке выше, допускается, по крайней мере, 10 мм (0,39 дюйма) между и по крайней мере 50 мм (1,97 дюйма) выше и ниже каждого SERVOPACK.Установка охлаждающих вентиляторов над SERVOPACKs, чтобы избежать чрезмерного повышения температуры и поддерживать равномерную температуру внутри панели управления.


Условия окружающей среды в панели управления

• Температура окружающей среды: от 0 до 55°C (32 до 131°F)
• Влажность воздуха: 90% RH или менее Вибрация: 0,5 G (4,9 м/с2)
• Конденсация и заморозка: отсутствие температуры окружающей среды в течение длительного времени
• Надежность: 45°C (113°F) максимум.

Проводить испытания на сопротивление напряжению в следующих условиях.

• Напряжение:1500 Vrms AC в течение одной минуты
• Тормозный ток: 30 мА или более
• Частота: 50 или 60 Гц
• Для сервопаков SGDS-†††72A: между наземными терминалами и точкой соединения терминалов L1, L2, (L3), L1C, L2C, U, V и W.
