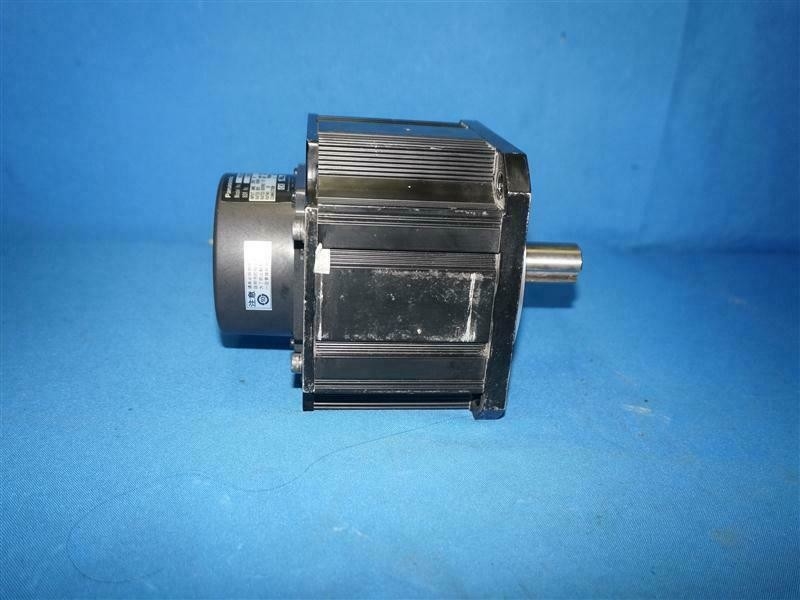

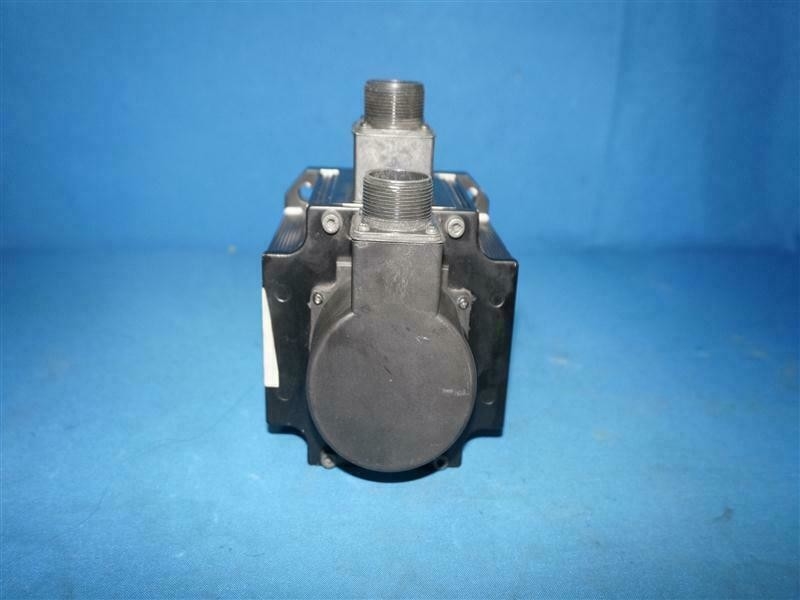

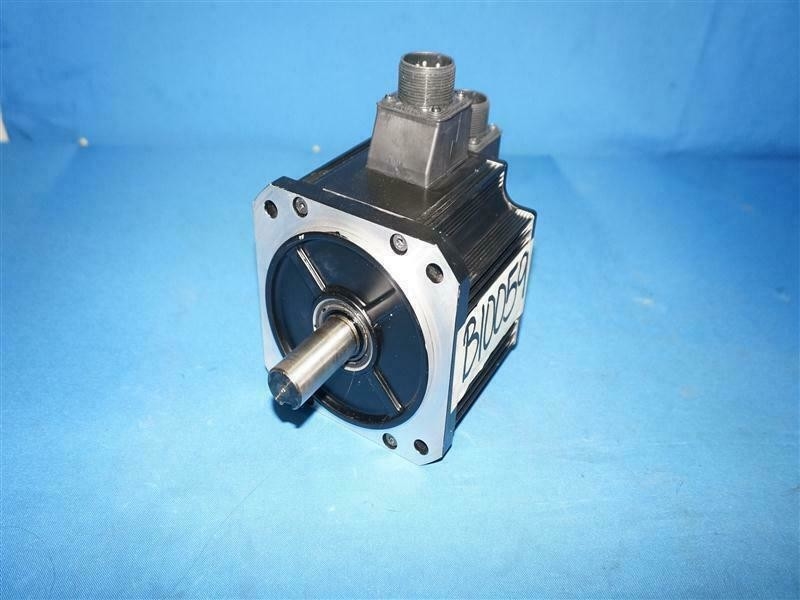

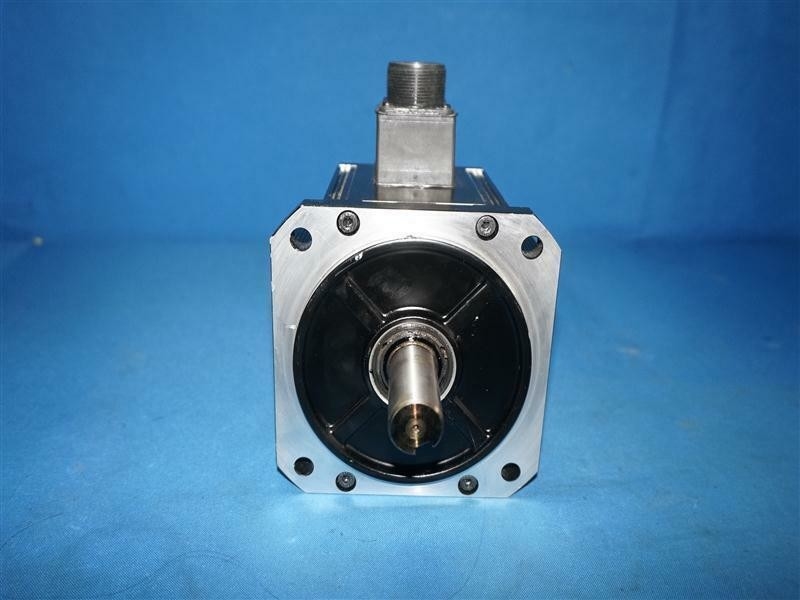

Панасоник 3000р/м МСМ Минас 200ХЗ серводвигатель переменного тока 116В 43А МДМА302С1К

: Большие изображения : Панасоник 3000р/м МСМ Минас 200ХЗ серводвигатель переменного тока 116В 43А МДМА302С1К

Подробная информация о продукте:

Место происхождения:	Япония
Фирменное наименование:	Panasonic
Сертификация:	CE
Номер модели:	MDMA302S1C

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Contact
Упаковывая детали:	Новое и оригинальное
Время доставки:	3-5 дней
Условия оплаты:	T/T, западное Unionm, PayPal
Поставка способности:	1000

контакт

Подробное описание продукта

Бренд:	ПАНАСОНИК	Номер модели:	MDMA302S1C
Страна происхождения:	Япония	Тип:	Промышленный серводвигатель
Срок поставки:	2-3 дня	НОМИНАЛЬНЫЕ ОБОРОТЫ:	3000r/m
НОМИНАЛЬНАЯ частота:	200 Гц	Номинальная мощность:	0,75 кВт
Вход:	116V 43A	Сила:	750 Вт

Панасоник 3000р/м МСМ Минас 200ХЗ серводвигатель переменного тока 116В 43А МДМА302С1К

Характеристики:

Вход управления

(1) вход сервопривода
(2) Вход сброса тревоги
(3) Вход переключателя усиления
(4) Вход запрета вращения в прямом направлении
(5) Вход запрета привода в обратном направлении
(6) Вход принудительной тревоги
(7) Вход переключателя коэффициента инерции

Выход управления

(1) Выход сервопривода
(2) Готовый к сервоприводу выход
(3) Выход отключения внешнего тормоза
(4) Выход на скорости
(5) Выходной крутящий момент в пределе
(6) Выход обнаружения нулевой скорости
(7) Выход предупреждения
(8) Выход атрибута сброса тревоги
(9) Сервопривод на выходе состояния

Контроль положения

Вход управления

(1) Вход сброса счетчика отклонений
(2) Вход запрета командного импульса
(3) Вход переключателя деления/умножения команд
(4) Вход антивибрационного переключателя
(5) Вход выключателя ограничения крутящего момента
(6) Вход переключателя режима управления

Выход управления

(1) Выход в рабочем положении
(2) Выход ВКЛ/ВЫКЛ команды позиционирования

Пульс
вход

Максимум.частота командного импульса

500 тыс. пакетов в секунду (интерфейс оптопары), 8 млн пакетов в секунду (при использовании входного сигнала линейного приемника, умноженного на 4)

Формат входного импульсного сигнала

Дифференциальный вход.Выбирается по параметру.
([1]Положительный/отрицательный импульс [2]А/В квадратура [3]Импульс/направление)

Электронное снаряжение
(Деление/умножение
командный импульс)

Применимый коэффициент масштабирования: от 1/1000 до 8000 раз
Любое значение от 1 до 2 30 может быть установлено как для числителя (соответствующего разрешению энкодера), так и для знаменателя (соответствующего разрешению командного импульса на оборот двигателя), но комбинация должна находиться в пределах диапазона, показанного выше.

Сглаживающий фильтр

Первичный фильтр задержки или КИХ-фильтр адаптируется к вводу команды

Аналоговый
вход

Ввод команды ограничения крутящего момента

Включено индивидуальное ограничение крутящего момента как для положительного, так и для отрицательного направления.

Вход прямой подачи крутящего момента

Аналоговое напряжение может использоваться в качестве входа прямой связи по крутящему моменту.

Управление с двумя степенями свободы

Доступный

Антивибрационный контроль

Доступный

Функция подавления колебаний нагрузки

Доступный

Контроль скорости

Вход управления

(1) Вход выбора внутренней команды скорости
(2) Вход фиксации нулевой скорости
(3) Ввод знака команды скорости
(4) Вход переключателя режима управления

Выход управления

(1) Выход совпадения скоростей
(2) Выход команды скорости ВКЛ/ВЫКЛ

Аналоговый
вход

Ввод команды скорости

Возможен ввод команды скорости с аналоговым напряжением.Настройка шкалы и полярность команд различаются в зависимости от параметров.(6 В/номинальная скорость вращения: по умолчанию)

Ввод команды ограничения крутящего момента

Вход прямой подачи крутящего момента

Аналоговое напряжение может использоваться в качестве входа прямой связи по крутящему моменту.

Внутренняя команда скорости

Переключение внутренней 8-й скорости осуществляется вводом команды.

Функция плавного пуска/опускания

Возможна индивидуальная настройка ускорения и замедления от 0 до 10 с/1000 об/мин.Сигмовидное ускорение/замедление также включено.

Зажим нулевой скорости

Команду внутренней скорости можно зафиксировать на 0 с помощью ввода фиксации нулевой скорости.

Управление с двумя степенями свободы

Доступный

Контроль крутящего момента

Вход управления

Вход фиксации нулевой скорости, вход знака команды крутящего момента, вход переключателя режима управления.

Выход управления

(1) Выход совпадения скоростей
(2) Выходной сигнал ограничения скорости

Аналоговый
вход

Ввод команды крутящего момента

Возможен ввод команды крутящего момента с аналоговым напряжением.Настройка шкалы и полярность команд различаются в зависимости от параметров.(3 В/номинальный крутящий момент по умолчанию)

Функция ограничения скорости

Значение ограничения скорости с параметром включено.

Полностью закрытый контроль

Вход управления

Выход управления

(1) Выход в рабочем положении
(2) Выход ВКЛ/ВЫКЛ команды позиционирования

Пульс
вход

Максимум.частота командного импульса

Формат входного импульсного сигнала

Электронное снаряжение
(Деление/умножение
командный импульс)

Сглаживающий фильтр

Первичный фильтр задержки или КИХ-фильтр адаптируется к вводу команды

Аналоговый
вход

Ввод команды ограничения крутящего момента

Вход прямой подачи крутящего момента

Аналоговое напряжение может использоваться в качестве входа прямой связи по крутящему моменту.

Диапазон настройки внешней шкалы
деление/умножение

1/40 раз до 1280 раз
Хотя отношение импульса энкодера (числитель) и импульса внешней шкалы (знаменатель) может быть произвольно задано в диапазоне от 1 до 2 23 для числителя и в диапазоне от 1 до 2 23 для знаменателя, это произведение следует использовать в пределах вышеупомянутый диапазон.

Управление с двумя степенями свободы

Доступный

Антивибрационный контроль

Доступный

Общий

Автотюнинг

Инерция нагрузки определяется в режиме реального времени по состоянию двигателя, работающего в соответствии с командой, подаваемой управляющим устройством, и настроенным вспомогательным программным обеспечением «PANATERM».Усиление устанавливается автоматически в соответствии с настройкой жесткости.

Разделение импульса обратной связи энкодера

Разрешается установка любого значения (количество импульсов энкодера максимальное).

Защитная функция

Жесткая ошибка

Перенапряжение, пониженное напряжение, превышение скорости, перегрузка, перегрев, перегрузка по току и
ошибка энкодера и т.д.

Мягкая ошибка

Чрезмерное отклонение положения, ошибка деления командного импульса, ошибка EEPROM и т. д.

Обратная трассировка данных тревоги

Доступно отслеживание данных тревоги

сила 100 В Основная цепь Одна фаза 100 В ＋10 %-15 % ～120 В ＋10 %-15 % 50 Гц / 60 Гц

Цепь управления Одна фаза 100 В ＋10 %-15 % ～120 В ＋10 %-15 % 50 Гц / 60 Гц

200 В Основная цепь А-образная рама для

D-кадр Однофазный/3-фазный 200 В ＋10 ％－15 % ～240 В ＋10 ％－15 ％ 50 Гц / 60 Гц

электронная рама,

F-образная рама Однофазный/3-фазный 200 В ＋10 ％－15 % ～240 В ＋10 ％－15 ％ 50 Гц / 60 Гц

Контроль

схема А-образная рама для

D-кадр Одна фаза 200 В ＋10 %-15 % ～240 В ＋10 %-15 % 50 Гц / 60 Гц

электронная рама,

F-образная рама Одна фаза 200 В ＋10 %-15 % ～240 В ＋10 %-15 % 50 Гц / 60 Гц

Окружающая среда температура Температура окружающей среды: от 0 ˚C до 55 ˚C (без замерзания)

Температура хранения: от –20 ˚C до 65 ˚C

(Гарантия максимальной температуры: 80 ˚C в течение 72 часов без образования конденсата*1)

влажность Как при эксплуатации, так и при хранении: от 20 % до 85 % относительной влажности (без конденсата*1)

Высота Ниже 1000 м

Вибрация 5,88 м/с2 или менее, от 10 до 60 Гц

Метод управления IGBT PWM Синусоидальный привод

Обратная связь с энкодером 23-битный (разрешение 8388608) абсолютный энкодер, 7-проводной последовательный

* При использовании продукта в качестве инкрементной системы (без использования многооборотных данных) не подключайте батарею к абсолютному энкодеру.Вместо этого установите параметр Pr0.15 на [1] (по умолчанию).

Внешняя обратная связь шкалы Фаза A/B, дифференциальный вход сигнала инициализации.

Производители, поддерживающие шкалу последовательной связи:

Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc

Разъем параллельного ввода/вывода Сигнал управления Вход Общее назначение 10 входов

Функция универсального входа выбирается параметрами.

Выход Общее назначение 6 выходов

Функция универсального выхода выбирается параметрами.

Аналоговый сигнал Вход 3 входа (16-битный АЦП: 1 вход, 12-битный АЦП: 2 входа)

Выход 2 выхода (аналоговый монитор: 2 выхода)

Импульсный сигнал Вход 2 входа (вход оптрона, вход линейного приемника)

Можно подключить как открытый коллектор, так и интерфейс драйвера линии.

Интерфейс драйвера высокоскоростной линии может быть подключен.

Выход 4 выхода (линейный драйвер: 3 выхода, открытый коллектор: 1 выход)

Выход линейного драйвера для импульсов энкодера (сигнал A/B/Z) или импульсов внешней обратной связи (сигнал EXA/EXB/EXZ). Выход с открытым коллектором также доступен для сигнала Z или EXZ.

Коммуникация

функция USB Интерфейс USB для подключения к компьютерам для настройки параметров или контроля состояния.

RS232 Связь 1:1

РС485 1: N-связь (макс. 31)

Функция безопасности Для функциональной безопасности предусмотрен специальный разъем.

Передняя панель (1) 5 ключей

(2) светодиод (6-разрядный)

Регенерация Типоразмер A, корпус B: без встроенного тормозного резистора (только внешний резистор)

C-frame к F-frame: встроенный тормозной резистор (внешний резистор также включен).

Динамический тормоз A-образная рама F-образная: встроенная

Режим управления Включено переключение между следующими 7 режимами,

(1) Управление положением

(2) Контроль скорости

(3) Контроль крутящего момента

(4) Управление положением/скоростью

(5) Управление положением/крутящим моментом

(6) Управление скоростью/крутящим моментом

(7) Полностью закрытый контроль

Ниже приведены некоторые модели приводов, как новые, так и бывшие в употреблении:

MSDA3A3A1A	MSDA5A3A1A	MSDA013A1A
MSDA023A1A	MSDA043A1A	MSDA083A1A
МДДА103А1А	МДДА153А1А	МДДА203А1А
МДДА253А1А	МДДА303А1А	МДДА353А1А
MSDA403A1A	MSDA503A1A	MSD023A1XXV
MSDA083A1XXV	MSD043A1X	MSDA043D1A
MQDA043A1A	Грязи043A1A	Грязи023A1A
Грязи083A1A	МУМС082A1E0S	Грязи083A1M
МУМА012П1Т	МУМА022П1Т	МУМА042П1Т
МУМА042П1С	МУМА012П1С	МУМА022П1С
МУМС082П1С	MSDA043A1XXV	MSDA013A1XXV
МКДЭТ1505П	МЛДЭТ2310П	МУМА082П1Т
МЛДЭТ2510П	МКДЭТ1310П	МУМС042A1AOS
МСМ041А211	MQMA042A1E	MSMA022P1A
МСМ042П1Б	MSM042AJB	МСМ011П1Н
MQMA022S2P	MSM012AJA	МСМ012П1Ф
МДМА152S1C	MSM042AJA	MQMA012C2P
MSMA022A1B	MSM021DJE	MSD043A1X
MSD043A1XX	МСМ042А1А	МСМ5АЗА1Б
МУМС012C2U1S	МУМС012A1F0S	МСМЗ082А1Б
MSD013A1XX	МСМ012А1А	MSMA012C1A
MSDA013D1A	МСМА5АЗС1А	MQMA012P1B
МСМД042П1Т	МУМС022A1B0S	MFM082A1C
MQMA042A1E	MSMA022C1A	MSMA022C1E
