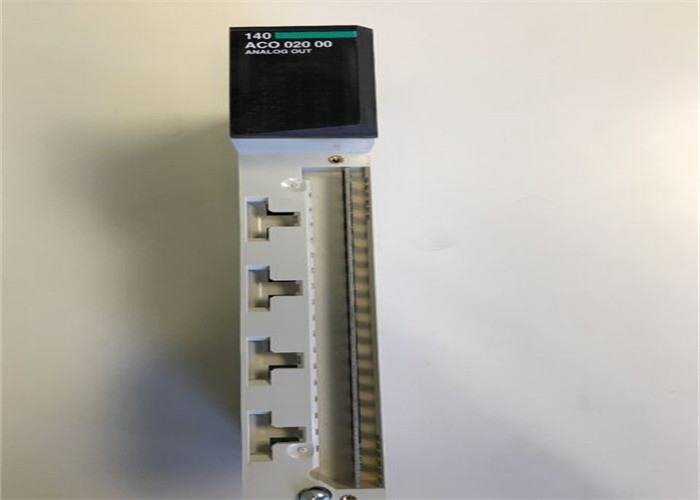

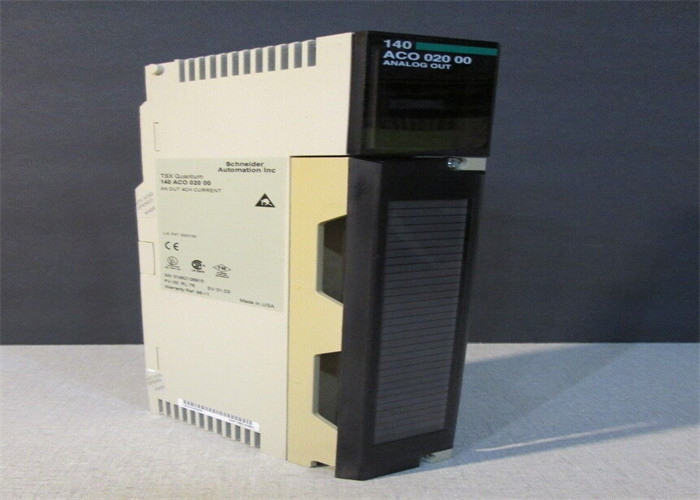

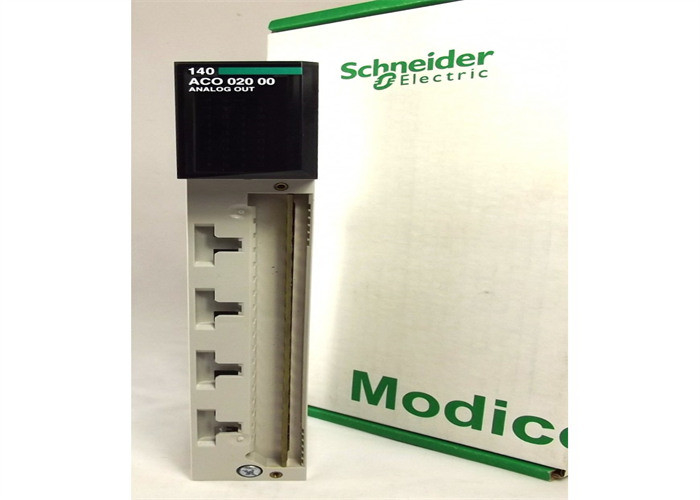

Модуль аналогового вывода Schneider Modicon Quantum PLC 140ACO02000 TSX Quantum

Schneider Modicon Quantum PLC 140ACO02000 TSX Quantum Модуль аналогового выхода

Краткие сведения:

• Номер детали: 140ACO02000
• Производитель: Schneider Electric
• Тип: Модули ввода/вывода
• Номер модели: 140-ACO-020-00
• Вес продукта: 0,85 кг
• Количество аналоговых выходов: 4
• Требование к адресации: 4 выходных слова
• Напряжение контура: 12...30 В постоянного тока
• Падение напряжения: 7...30 В при 20 мА
• Диапазон аналогового выхода: 4...20 мА; 0...4096 отсчетов, 12-битный биполярный ток
• Абсолютная погрешность: +/- 0,20% от полной шкалы при 25 °C
• Линейность: +/- 1 LSB
• Температурный дрейф точности:
• Максимум: +/- 0,007% от полной шкалы/°C
• Стандартный: +/- 0,004% от полной шкалы/°C
• Изоляция между каналами:750 В постоянного тока в течение 1 минуты 500 В переменного тока (47...63 Гц)
• Время обновления: 3 мс
• Время установления: 900 µs для достижения +/- 0,1% от конечного значения
• Обнаружение неисправностей: Обрыв цепи в диапазоне 4...20 мА
• Требование по току шины: 480 мА
• Рассеиваемая мощность: ≤ 5,3 Вт
• Требование к внешнему питанию: 12...30 В
• Маркировка: CE

Локальная сигнализация (светодиодные индикаторы):

• 4 красных светодиода: Индикация неисправностей канала
• 4 зеленых светодиода: Индикация активности каналов (включено)
• 1 красный светодиод: Индикация внешних неисправностей
• 1 зеленый светодиод: Индикация активности связи по шине (наличие)

Schneider Electric 140ACO02000 Модуль ввода/вывода

Schneider Electric представляет 140ACO02000, модуль ввода/вывода, разработанный для улучшения систем управления с универсальной функциональностью аналогового выхода. Являясь частью обширного портфеля промышленных решений Schneider Electric, этот модуль обеспечивает надежную производительность и легко интегрируется в конфигурации автоматизации.

Технические характеристики
Весом 0,85 кг, 140ACO02000 имеет четыре аналоговых выходных канала для удовлетворения различных промышленных потребностей. Для адресации требуется четыре выходных слова, что обеспечивает эффективную связь системы. Модуль работает в диапазоне напряжения контура 12–30 В постоянного тока, с падением напряжения 7–30 В при 20 мА.

Параметры производительности
Диапазон аналогового выхода составляет 4–20 мА, охватывая диапазон отсчетов 0–4096 с 12-битной биполярной точностью тока. Он поддерживает высокую точность, с абсолютной погрешностью всего ±0,20% от полной шкалы при 25°C. Линейность гарантируется в пределах ±1 LSB, обеспечивая точный выход в различных рабочих условиях.

Функции надежности и безопасности
Schneider Electric делает акцент на надежности и безопасности в конструкции 140ACO02000. Он демонстрирует минимальный дрейф точности при изменениях температуры, обеспечивая стабильную производительность даже в суровых условиях. Изоляция каналов рассчитана на 750 В постоянного тока в течение 1 минуты и 500 В переменного тока (47–63 Гц) в течение 1 минуты, повышая безопасность как оборудования, так и операторов.

Операционная эффективность
Для оптимизации операций модуль предлагает быстрое реагирование: время обновления всего 3 мс и время установления 900 µs для достижения ±0,1% от конечного значения. Он также включает в себя возможности обнаружения неисправностей, сигнализируя об условиях обрыва цепи в диапазоне 4–20 мА, чтобы обеспечить своевременное устранение неполадок и техническое обслуживание.

Управление питанием и интеграция
Модуль работает с требованием по току шины 480 мА и рассеиваемой мощностью ≤5,3 Вт, обеспечивая эффективное использование энергии. Он совместим с внешними источниками питания (12–30 В), обеспечивая гибкость при установке и управлении питанием. Маркировка CE подтверждает соответствие европейским стандартам безопасности.

Визуальные индикаторы
Для удобства мониторинга 140ACO02000 включает светодиодные индикаторы для локального статуса. Четыре красных светодиода сигнализируют о неисправностях канала, а четыре зеленых светодиода указывают на работу активного канала. Дополнительные индикаторы включают красный светодиод для предупреждений о внешних неисправностях и зеленый светодиод для подтверждения связи по шине, упрощая диагностику системы.
