Привод Amp сервопривода YASKAWA SGDH-05AE для автоматизации робототехники CNC подвергая механической обработке

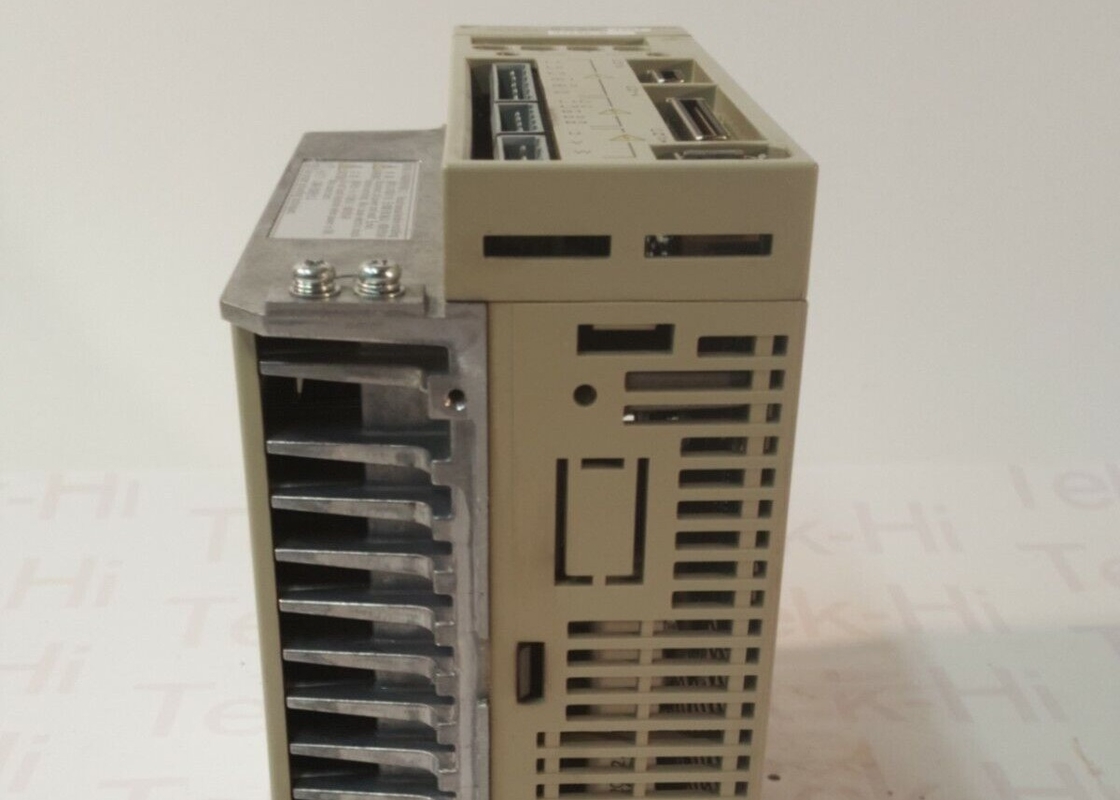

YASKAWA SGDH-05AE Сервоприводный усилитель для автоматизации робототехники

Дополнительная информация:

Модуль привода SGDH SERVOPACK серии Σ-II SGDH-05AE является сервоусилителем, выпускаемым компанией Yaskawa для использования с соответствующими сервомоторными модулями.Модуль SGDH-05AE представляет собой трехфазный 200 V SERVOPACK модуль, который может быть использован в таких областях, как CNC обработки, робототехника и автоматизация, а также другие области.

Особенности SGDH-05AE

Силовое питание и потери питания для сервопакета Yaskawa SGDH-05AE

Модуль Yaskawa SGDH-05AE представляет собой трехфазный 200 V SERVOPACK блок, который имеет AC Ввод трехфазный 200-230 V 50 / 60 Hz 4 A блок. Выход AC для этого блока составляет 3 фазы 0-230 V, 0-300 Hz, 3,8 A,и 0Окружающая рабочая температура этого привода составляет 0-55°

Определенная потеря мощности основной цепи для трехфазного 200-вольтового привода составляет 27 Вт при общей номинальной потере мощности 54 Вт.

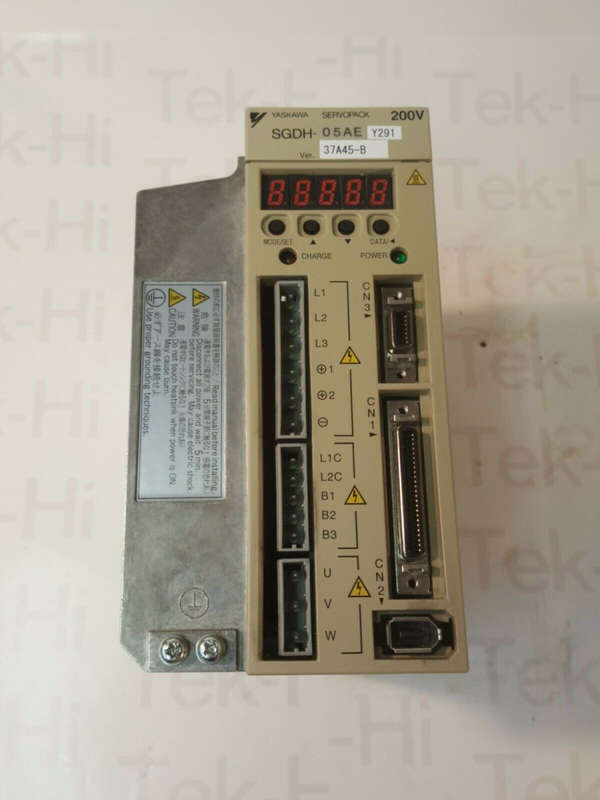

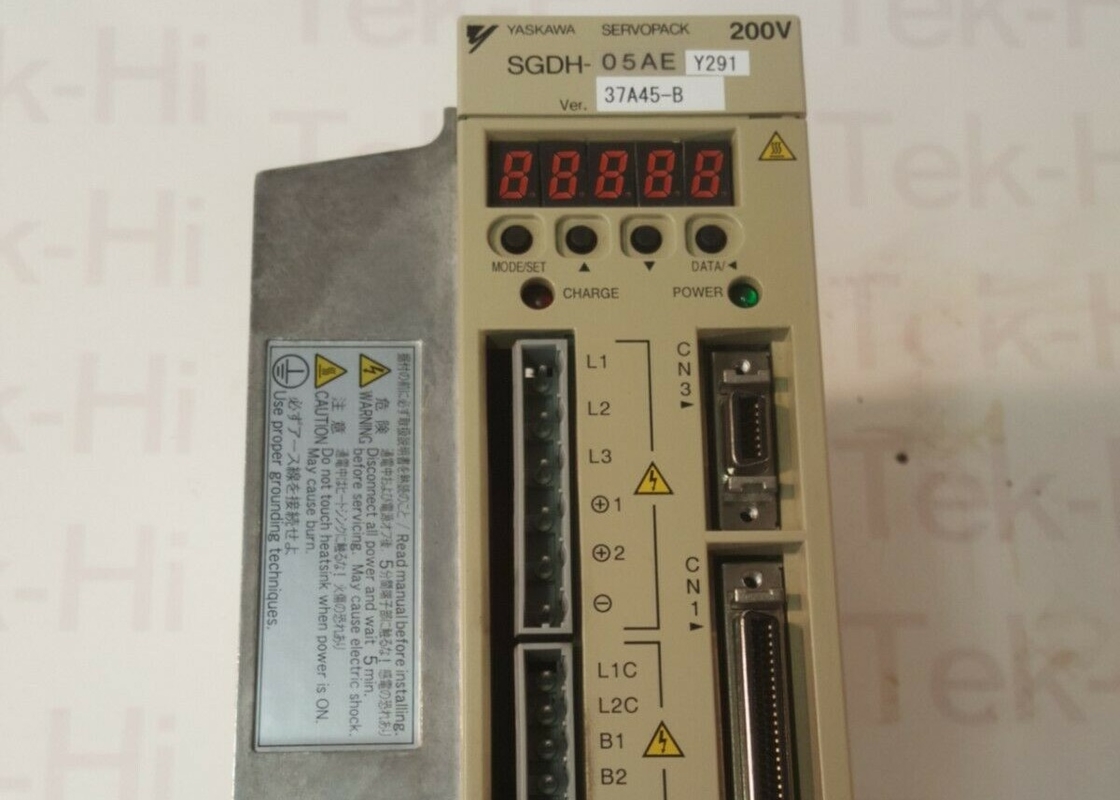

В правом верхнем углу передней части привода Yaskawa SGDH-05AE расположен аналоговый разъем монитора CN5.Дисплей на панели Servo Pack является 5-значным, 7-сегментный светодиод. Дисплей панели используется для отображения нескольких аспектов SERVOPACK SGDH-05AE. Он отображает состояние, состояние тревоги и другие значения при вводе параметров.Дисплей панели расположен в панели оператора, который также содержит клавиши панели, которая используется для установки параметров.

Два индикатора, расположенные под панельным оператором, - это индикатор зарядки и индикатор включения питания.Он продолжает оставаться включенным до тех пор, пока конденсатор питания основного контура сохраняет заряд. Обратите внимание, что питание может быть отключено, пока зарядка остается внутри устройства. Прикосновение к приводу Yaskawa SERVOPACK SGDH-05AE опасно, пока индикатор зарядки включен.

Регенеративный резистор и сервопакет SGDH-05AE

Модуль регенеративного резистора может работать с SGDH-05AE SERVOPACK. Регенеративный резистор либо устанавливается внутри, либо снаружи на модуль Yaskawa SGDH-05AE.

Мощность, возвращающаяся на сторону сервоамператора, когда сервомотор работает в режиме генератора, описывается как регенеративная мощность.Он поглощается путем зарядки сглаживания конденсатораВ случае, когда конденсатор превышает свой лимит зарядки, регенеративный резистор уменьшает регенеративную мощность.

В каких условиях сервомотор Yaskawa работает в режиме регенерации?

- замедление для остановки во время процесса ускорения/ускорения

- с нагрузкой на вертикальную ось

- при непрерывной работе с сервомотором, приводящимся со стороны груза

Встроенный регенеративный резистор на сервоусилителе используется только для краткосрочной работы, такой как период остановки замедления.Внешний регенеративный резистор должен быть установлен, когда регенеративная мощность слишком велика для мощности сервоусилителя.
