SP 60HP 45kW 400VAC Unidrive методов управлением привода частоты EMERSON SP4402 переменный

EMERSON SP4402 Технологии управления приводом с переменной частотой Unidrive SP 60HP 45kW 400VAC

Дополнительная информация:

SP4402 400 V, двойной привода производится Control Techniques для линии UNIdrive приводов переменного тока.должен быть способен к низкой перегрузке, и не должны требовать полного крутящего момента при использовании на низких скоростях.

Для тяжелой работы, применение требует постоянного крутящего момента или должно быть способно к высокой перегрузке, нужно полный крутящий момент при низких скоростях.теплозащита установлена на защиту как индукционных, так и сервомоторов.

Особенности

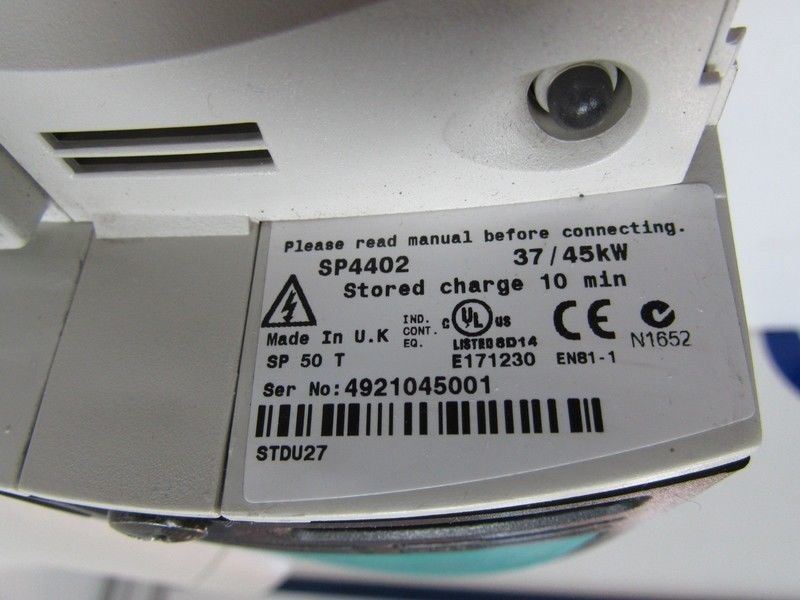

Модуль привода Control Techniques SP4402 400 V (380V - 480V ±10%) имеет максимальную непрерывную производительность 83 A. Номинальная мощность при 400 V составляет 45 kW.Нормальная номинальная мощность двигателя при 460 В составляет 60 л.с.Нормальный пиковый ток для SP4402 составляет 91 А.

Максимальный непрерывный выходный ток Unidrive для тяжелой работы составляет 74 А. Пиковый ток в открытом цикле для тяжелой работы составляет 111 А, а пиковый ток в закрытом цикле для тяжелой работы составляет 129,5 А.Номинальная мощность при 400 В составляет 37 кВт, а мощность двигателя при 460 В составляет 60 л.с. в тяжелом режиме.

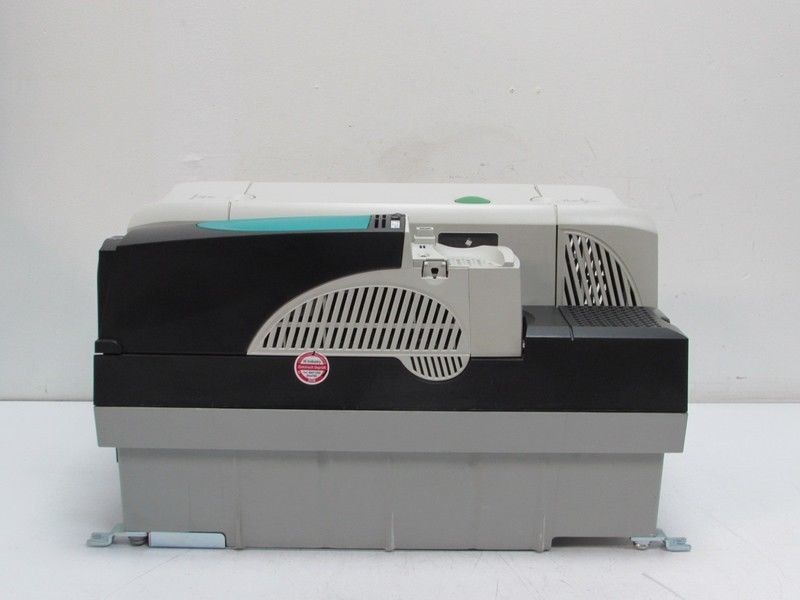

В левом верхнем углу передней части Control Techniques SP4402 расположено соединение питания переменного тока.Внутренний фильтр EMC находится под соединением питания переменного тока.

Фональные элементы Unidrive SP4402 - это разъемы двигателя и тормозный резистор.Затем низкое напряжение режима постоянного тока включить область, которая расположена в переднем нижнем правом углу.


Преимущества:

Способ управления SP4402 использует опциональные модули для оптимальной производительности.Есть пять модулей обратной связи, семь модулей расширения автоматизации ввода/вывода, 5 модулей приложений для автоматизации и девять модулей решений Fieldbus.

Примечание:
Система Control Techniques SP4402 предназначена для установки в корпус.Особенности, которые следует учитывать при установке, - это размер и расположение корпуса, опциональные решения монтажа модуля и как он будет вписываться в корпус, настройки крутящего момента, и, наконец, местоположение терминала.IP рейтинг SP4402 зависит от установки привода.

Для установки необходимо учитывать меры защиты, включая уровень влаги в зоне установки привода.Еще один фактор - загрязнение материалами, которые являются электропроводящими или пыльными областями, которые могут нарушить способность вентилятора охлаждатьсяНе следует устанавливать его в местах, где может быть ограниченный воздушный поток или воздействие коррозионных газов.Привод "Техника управления" должен использоваться и храниться в диапазоне, указанном в руководстве пользователя..
