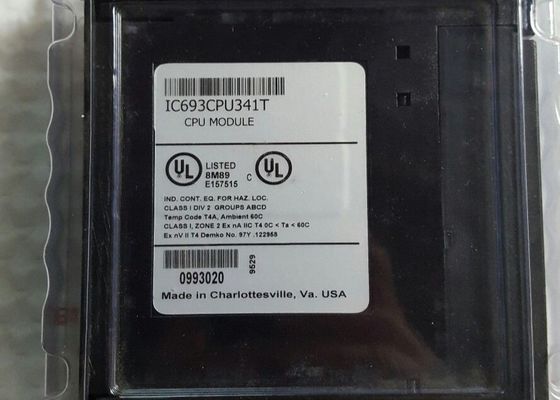

ПАМЯТЬ 10K ПОТРЕБИТЕЛЯ БАЙТ МОДУЛЯ 80K C.P.U. СЛОТА GE FANUC IC693CPU341 ОДИНОЧНАЯ РЕГИСТРИРУЕТ

GE FANUC IC693CPU341 ОДНОСЛОТНЫЙ МОДУЛЬ CPU, 80 КБ ПОЛЬЗОВАТЕЛЬСКОЙ ПАМЯТИ, 10 К РЕГИСТРОВ

Краткие сведения:

• IC693CPU341
• ОДНОСЛОТНЫЙ МОДУЛЬ CPU
• 80 КБ ПОЛЬЗОВАТЕЛЬСКОЙ ПАМЯТИ
• 10 К РЕГИСТРОВ
• 0,3 МИЛЛИСЕКУНДЫ/1К ЛОГИКИ

Описание продукта

• Обзор: IC693CPU341 - это однослотовый модуль CPU, принадлежащий к серии 90-30 GE Fanuc. Он вмещает в общей сложности 5 базовых плат: 1 базовая плата CPU плюс 4 удаленные и/или расширительные базовые платы. Этот модуль, работающий на процессоре 80C188XL, служит основным компонентом системы 90-30.
• Питание и условия эксплуатации: Работая на частоте 20 МГц, модуль потребляет 490 миллиампер от источника питания +5 В постоянного тока. Он надежно функционирует в диапазоне температур окружающей среды от 0 до 60 градусов Цельсия (от 32 до 140 градусов по Фаренгейту).
• Спецификации памяти: CPU имеет типичную скорость сканирования 0,3 миллисекунды на 1К логики (логические контакты). Он предлагает максимальную пользовательскую память программ объемом 80 КБ, а также следующие распределения памяти:
• Память регистров (%R): 9999 слов
• Дискретная глобальная память (%G): 1280 бит
• Внутренние катушки (%M): 1024 бит
• Выходные (временные) катушки (%T): 256 бит
• Ссылки на системный статус (%S): 128 бит (разделены на %S, %SA, %SB, %SC, каждый по 32 бита)
• Возможности ввода/вывода:
• Аналоговые входы (%AI): 1024 слова
• Аналоговые выходы (%AQ): 256 слов
• Дискретные входы (%I): 512
• Дискретные выходы (%Q): 512

Кроме того, имеется 16 системных регистров (%SR), зарезервированных для просмотра таблицы ссылок — доступ к ним невозможен и их нельзя изменить в пользовательских логических программах.

• Особые возможности: CPU включает в себя один встроенный последовательный порт, который требует подключения к источнику питания PLC системы через разъем. Этот порт поддерживает ведомые протоколы SNP/SNP-X. Хотя IC693CPU341 совместим с PCM/CCM, для включения функций ведущего SNP/SNP-X, CCM или ведомого RTU требуется модуль CMM, а для поддержки ведущего RTU — модуль PCM.
• Возможности LAN: Оснащенный интегрированной локальной сетью (LAN), IC693CPU341 поддерживает ряд дополнительных модулей, включая модули FIP, Profibus, multidrop, Ethernet, GBC, GMC и GCM+. Более ранние версии используют ОЗУ с дополнительной EPROM или EEPROM для хранения памяти. Напротив, более новые версии (начиная с аппаратной версии IC693CPU341-J и прошивки Release 4.61) оснащены ОЗУ с дополнительной флэш-памятью для расширенных потребностей в хранении.
