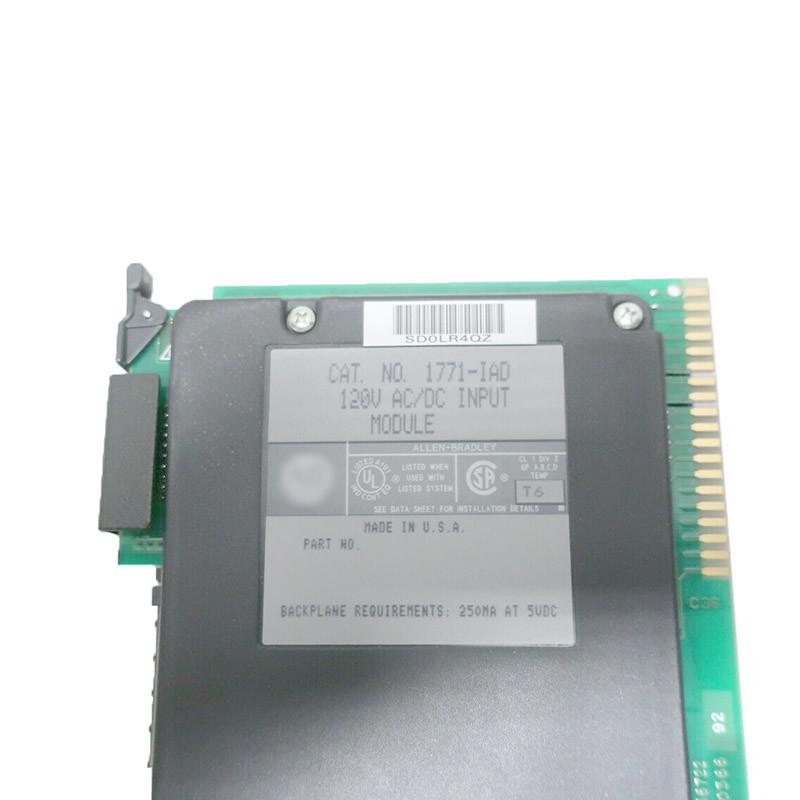

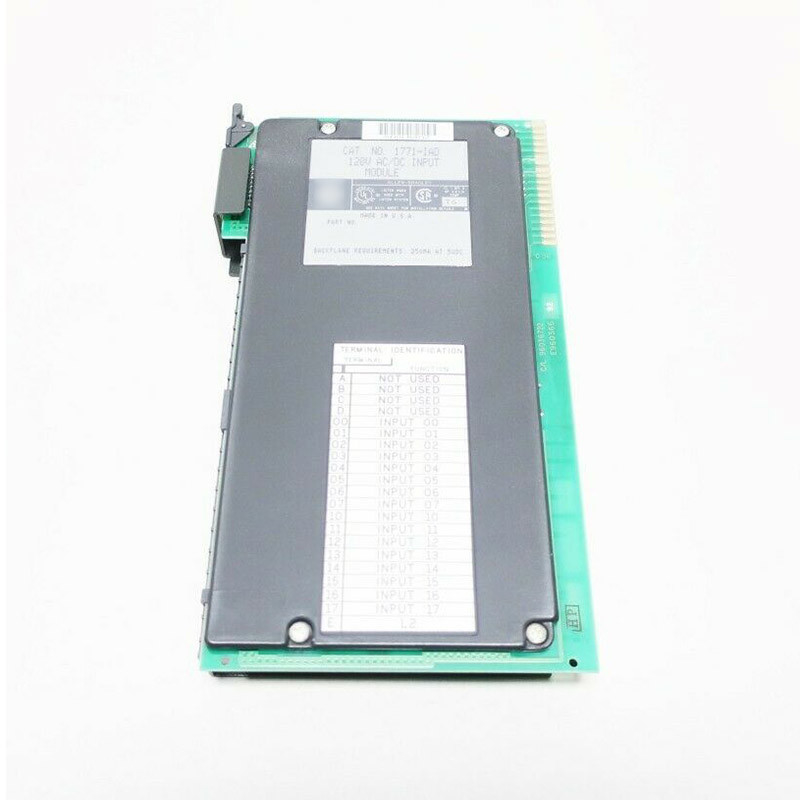

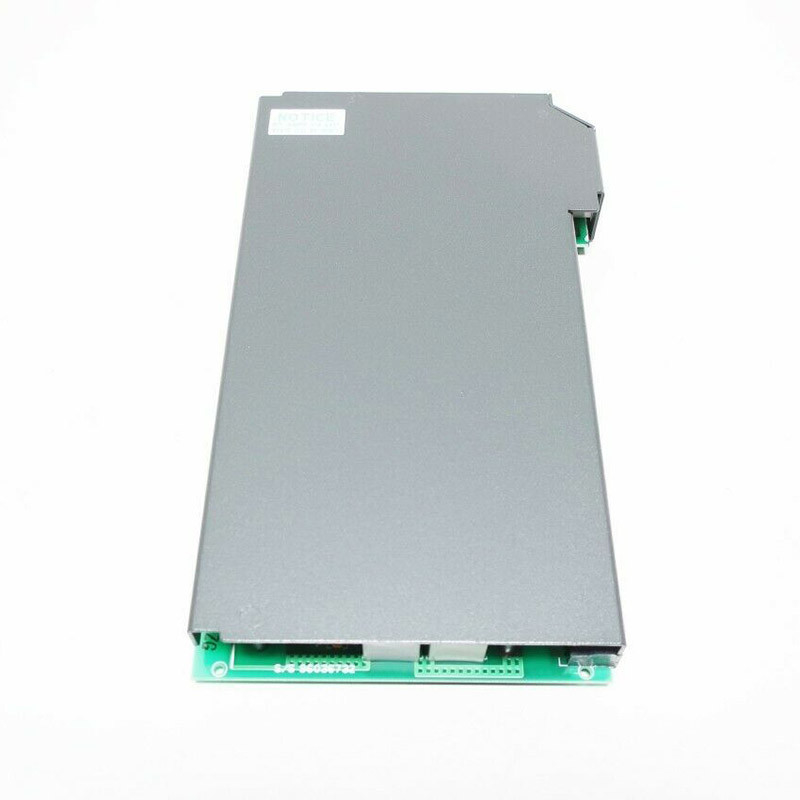

AB 1771-IAD Дискритетный модуль ввода Шестнадцать (16) каналов ввода совместимые
Технические спецификации для 1771-IAD
| Типичная задержка сигнала постоянного тока (выключен) |
25 (+/- 5) мс |
| Типичная задержка сигнала переменного тока (выключен) |
25 (+/- 5) мс |
| Типичная задержка сигнала постоянного тока (включен) |
3 (+/- 0,1) или 10 (+/- 1) мс. |
| Типичная задержка сигнала переменного тока (включен) |
5 (+/- 3) мс |
| Максимальный ток переменного тока в состоянии отказа |
2.8 миллиампер |
| Ток на заднем плане |
195 миллиампер |
| Рабочее напряжение постоянного тока |
79-138 вольт |
| Рабочее напряжение переменного тока |
79-138 вольт |
| Категория напряжения |
120 вольт переменный ток |
| Количество входов |
16 Вводные данные |
| Тип модуля |
Цифровой модуль ввода AC/DC |
| Номер части/номер каталога |
1771-IAD |
| Рука проводки |
1771-WH |
Около 1771 года
AB 1771-IAD - дискретный входный модуль, входящий в семейство программируемых логических контроллеров (PLC) 1771.Этот модуль предназначен для приема напряжения сигнала переменного и постоянного тока, такого как 120VAC с частотой 50/60 Hz и 125VDCОн имеет шестнадцать (16) входных каналов и совместим для установки в различных 1771 шасси, таких как 1771-A1B через A4B или более поздних универсальных I / O шасси.Он также может быть установлен в шасси 1771-AM1 и AM2.
1771-IAD в основном используется для интерфейса дискретных устройств, таких как кнопки, переключатели разных сортов, вспомогательные контакты от реле, контакторы и другие устройства.
1771-IAD имеет задержку входного сигнала, например 120V ac/60Hz: 5ms (+3ms) или 20ms ((+5ms) выбираемый 120V dc: 3ms (+0.1 мс) или 10 мс (+1 мс), выбираемый для перехода от отключения к включению, и 25 мс (+5 мс) для 120 В AC или DC для перехода от включения к выключениюОн имеет диапазон напряжения от 79 VAC до 138 VAC или VDC. У него максимальное рассеивание мощности 8,8 Вт и минимум 1,0 Вт с тепловым рассеиванием 30,1 BTU / ч, максимальное и 3,42 BTU / ч,минимумУ него задний план с выходом 195 мА при 5 В.

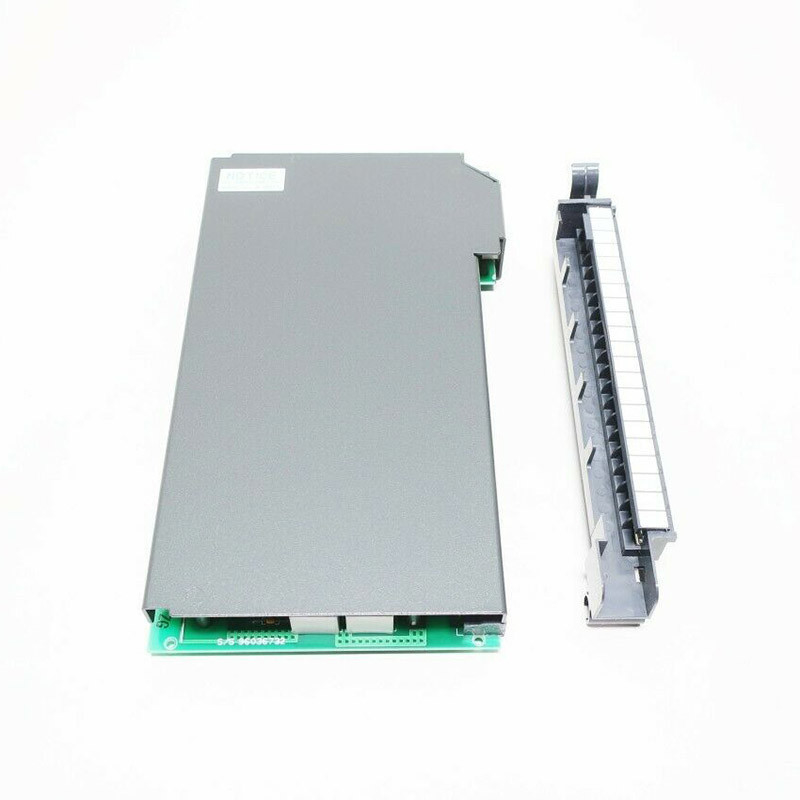

В 1771-IAD используется полевая проводка рукой 1771-WH. Эта полевая проводка сравнима с съемными терминальными блоками,используется для модульной проводки и упрощенной установки и обслуживания входного модуляПри установке 1771-IAD на любое совместимое шасси требуется клавиатурное положение между 10 и 12 или между 14 и 16.
AB 1771-IAD представляет собой PLC 5 Digital AC/DC Input Module. Он содержит информацию о различных устройствах ввода, таких как кнопки, переключатели ограничений, пилотные огни, стартеры двигателя,и анонсировки для интерфейса с датчиками включения/выключения и приводамиОн обеспечивает модульную конструкцию с экономией пространства и карманными средствами для добавления ввода в систему управления PLC. Он поставляется с рукой проводки 1771-WH для замены модуля,исключение необходимости отключения проводкиОн представляет собой модуль серии D и поддерживает обращение I/O 1⁄2, 1 и 2-слотов.
Модуль 1771-IAD имеет 16 входов с категорией напряжения 120V AC/DC. Он имеет диапазон рабочего напряжения 79 - 138V AC или 79 - 138V DC. Он имеет типичную задержку сигнала 5 мс (+/-3) в состоянии переменного тока,3 мс (+/-0).1) или 10 мс (+/-1) в состоянии постоянного тока, и 25 мс (+/-5) в состоянии отключения AC/DC. Он имеет максимальный ток вне состояния 3 мА для переменного тока и 0,8 мА для постоянного тока и нагрузку на задний план 195 мА.Максимальное расхождение энергии 80,8 Вт и тепловая рассеиваемость 30,1 БТУ/ч. Он установлен в шасси 1771 I/O, содержащем процессор PLC.Ключевые полосы для его помещения в правое отверстие между булавами 14 и 16 для верхнего разъема и между булавами 10 и 12 для нижнего разъема.
Модуль 1771-IAD имеет 1 зеленый индикатор активного модуля и 16 красных индикаторов состояния для системной логики на передней панели.Он содержит оптоэлектрическую изоляцию для защиты системных схем от электрических транзиторовОн также содержит функцию фильтрации ввода для уменьшения электрического шума.
