AB 1771-ASB, PLC 5 Дистанционный адаптер ввода/вывода (RIO)
Технические спецификации для 1771-ASB
| Производитель |
Роквелл Автоматизация |
| Бренд |
AB |
| Номер части/номер каталога |
1771-ASB |
| Тип модуля |
Модуль адаптера ввода/вывода |
| Семейство продуктов: |
SLC 500 |
| Порт |
Универсальный дистанционный адаптер ввода/вывода |
| Тип продукции: |
Модуль адаптера RIO |
| Скорость общения |
57.6 кбит/сек, 115 кбит/сек, 230 кбит/сек |
| Коннекторы |
Проводка рукой 1771-WB |
| Программное обеспечение: |
Программа RSLogix5 |
| Ток на заднем плане (на 5 вольт) |
10,0 ампер |
| Порт связи: |
Дистанционный ввод/вывод (RIO) |
| Операционная температура |
32°F - 140°F (0°C - 60°C) |
| Кабель |
Бельден 9463 |
| Установка: |
Встроенные шасси |
| Температура хранения |
-40°F до +185°F (-40°C до +85°C) |
| Текущий фонплан: |
1 мА при 5 В ток |
| Настройка нижнего соединителя |
от 16 до 18 |
| Имунитет от шума: |
Стандарт NEMA ICS 2-230 |
| Влажность: |
Неконденсирующее от 5% до 95% |
| UPC |
10612598127532 |
| Количество соединений: |
32 |
| Вес |
10,9 фунта (0,9 килограмма) |
| Сертификации: |
UL Listed, CSA certified, Class I, Division 2 Groups A, B, C, D, CE compliant for all applicable directives, Marine Certified, marked with C-tick for all applicable acts (все соответствующие директивы соответствуют требованиям CE), Marine Certified, C-tick обозначен для всех действующих законов |
| Размеры |
3.5 x 6.5 x 2,0 дюйма (89 x 165 x 51 миллиметр) |
Около 1771-ASB
AB 1771-ASB представляет собой модуль универсального дистанционного адаптера ввода-вывода PLC 5. Он взаимодействует с модулями ввода-вывода в шасси 1771 I / O с портом дистанционного сканера ввода-вывода для процессора через ссылку ввода-вывода.Использование его вместо прямой проводки уменьшает запуск, затраты на установку и техническое обслуживание в процессе ввода/вывода более близки к приводам и датчикам.Он совместим с 32 устройствами I / O-адаптера через I / O-связь и он использует 82 Ом или 150 Ом окончания резистора.
Модуль 1771-ASB имеет скорость связи 57,6 Кбит/с, 115 Кбит/с и 230 Кбит/с и вес 1,9 фунта.2 ВтДля подключения требуется дистанционный порт адаптера ввода/вывода. Для установки он должен быть установлен в самый левый слот шасси 1771 с модулями ввода/вывода, управляемыми процессором PLC 5.,1770-CD Belden 9463 или эквивалентный кабель должен использоваться. Модуль 1771-ASB имеет индикаторы диагностики неисправностей Active, Adapter Fault и I/O Rack, 2 коммутатора и полевую проводку.Он обеспечивает более быструю передачу данных и сканирование на заднем плане до 2500 футов на 230.4K Baud. Он поддерживает серийную связь и считывает/записывает данные в параллельной форме. Он поддерживает 4, 8, 12, 16 или 32-слотные I/O шасси и 1 и 2-слотные I/O адресации.1771-ASB улучшает время сканирования и экономию пространства ввода/вывода изображения, сканируя все слоты, кроме последних 4Он облегчает устранение неполадок благодаря улучшенным функциям диагностики.
1771-ASB - это аппаратное обеспечение AB, которое принадлежит к семейству продуктов PLC 5 программируемых логических контроллеров (PLC).Это электронное оборудование является удаленным адаптером I / O, который используется для интерфейса сети Remote I / O (RIO). Фактически, этот адаптер RIO отвечает на запрос удаленного сканера в сети. Этот адаптер поддерживает передачу данных на длину кабеля и скорость 10 000 футов на 57.6K baud, быстрее сканирование фоновой плоскости и передача данных на высоте 2500 футов со скоростью 230.4K baud.
RIO Communication физически реализуется в соответствии с топологией маргаритки-цепи.То же самое касается этого протокола.150 Ом используется для более старой конфигурации, в то время как 82 Ом используется в усовершенствованных версиях сети RIO.Belden 9463 или более известный как Belden Blue Hose кабель используется для протокола удаленного ввода/вывода.

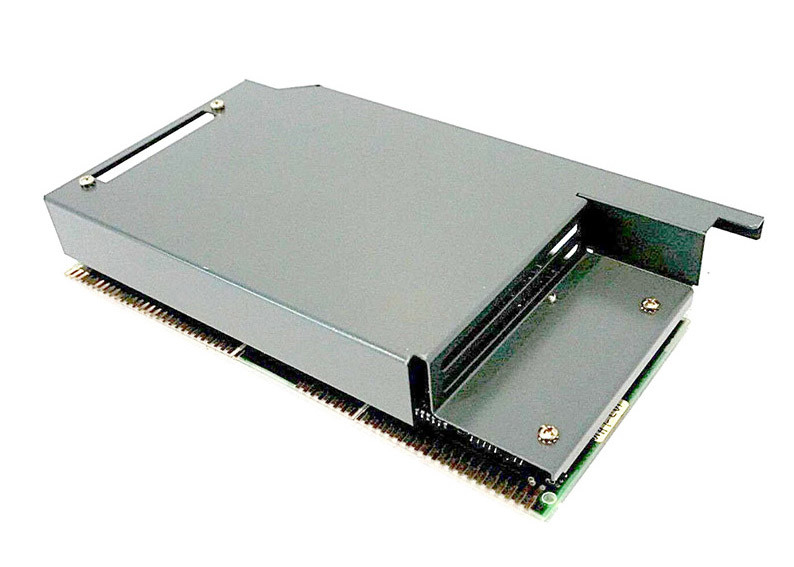

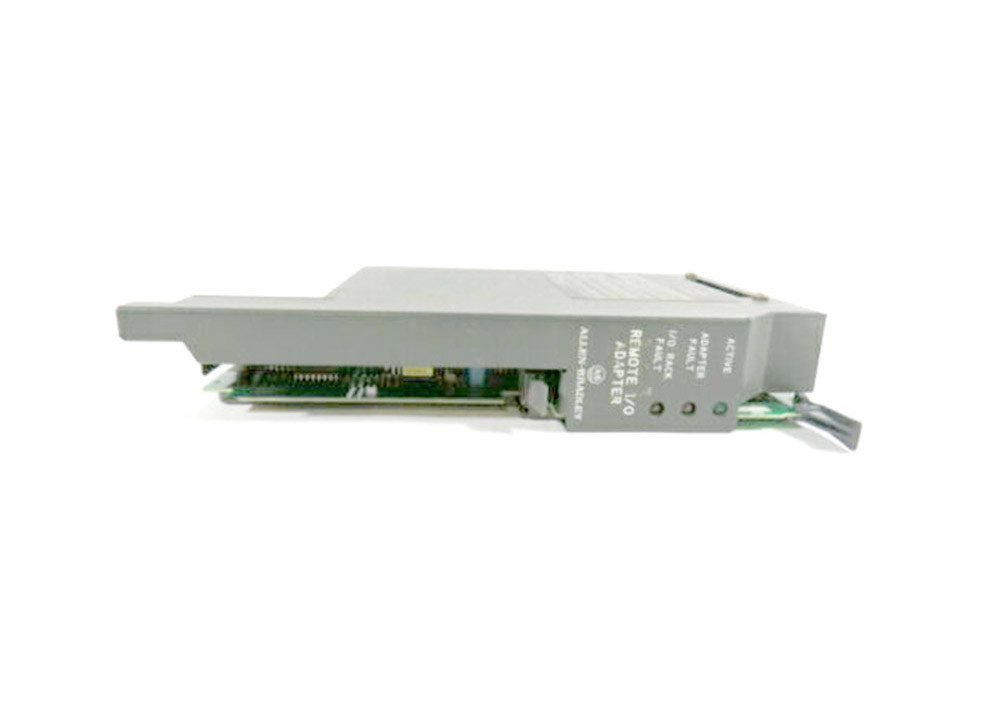

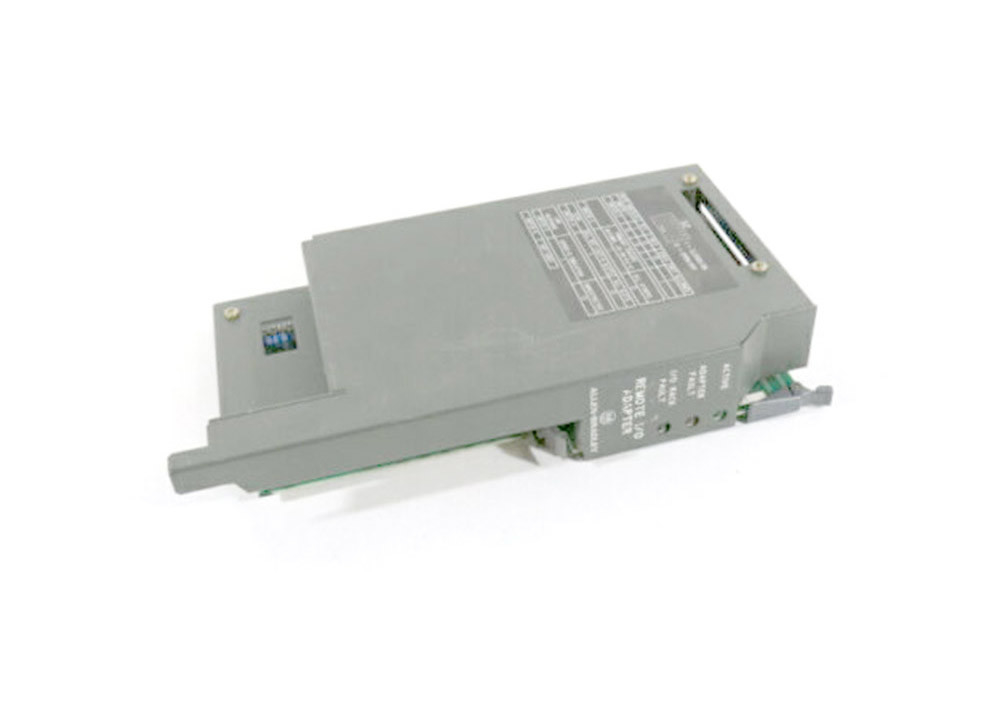

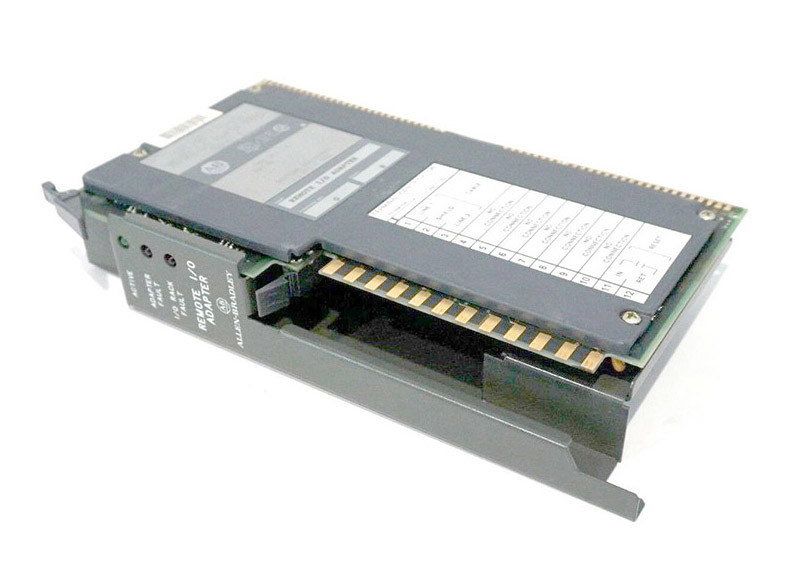

Этот модуль оснащен индикаторами состояния, такими как ACTIVE, ADAPTER FAULT и I/O RACK FAULT. Для состояния Active светодиодный фонарь должен быть зеленым для обозначения нормальной работы.При обнаружении неисправности адаптера, красный свет освещается, в то время как для Rack Fault, RED LED активируется.
Этот модуль принимает/отсылает данные от/к сканеру В/В в серийном виде, читает/записывает данные от/к входным модулям в параллельной форме, читает/записывает данные от/к выходным модулям в параллельной форме.Конфигурационное программное обеспечение, используемое с этим модулем, - программное обеспечение RSLinx и RSLogix 5.
