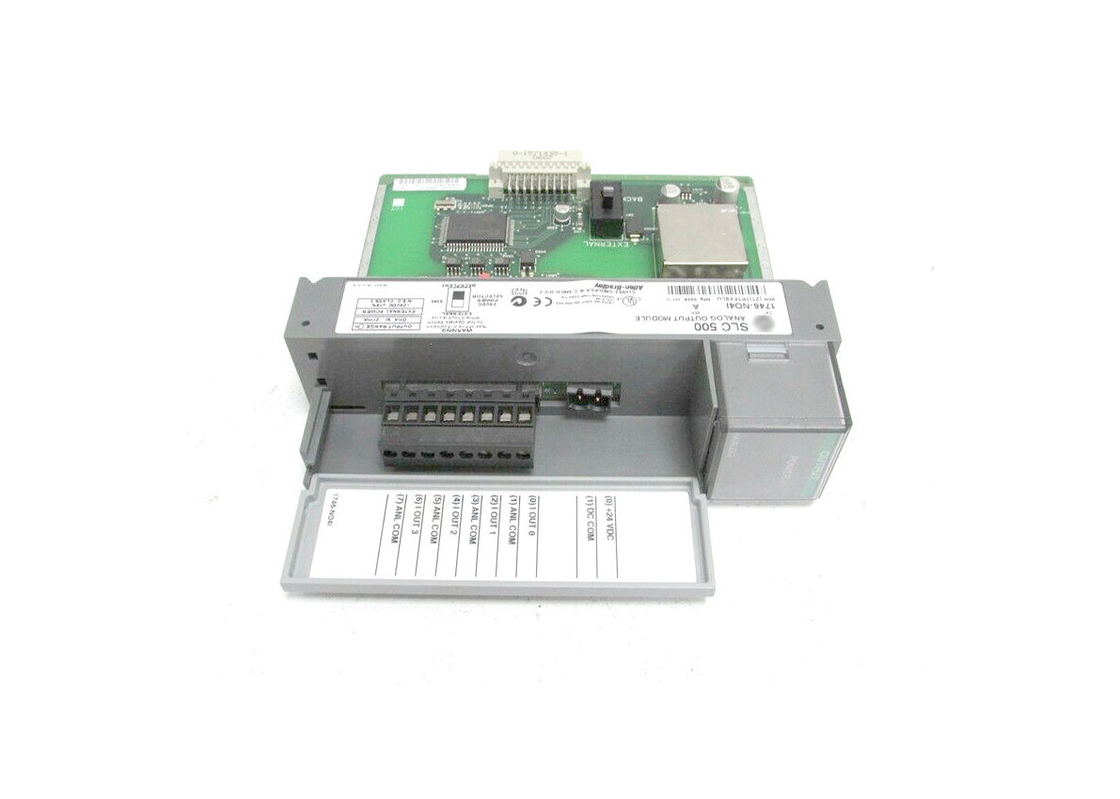

Ален-Брэдли 1746-NO4I, 0 до +20 МАМ, модуль аналогового выхода SLC 500

Модуль AB 1746-NO4I представляет собой аналоговый выходный модуль с программируемым логическим контроллером (PLC), который принадлежит к продуктовой платформе SLC 500.Этот модуль используется с упомянутой платформой и совместим с вариантом двух (2) контроллеров, таких как фиксированное оборудование модульного оборудования.

Этот модуль способен производить выходный ток в диапазоне от 0 до 20 мА, который может использоваться для управления модулирующими приборами и устройствами.Типичные аналоговые выходы подключены к команде управления контроллеромПри использовании с пропорционально-интегральным производным контроллером аналоговый выход представляет собой выход управления (CO) контроллера PID.Аналоговый выход представляет собой ручную команду, введенную оператором.Он также может быть использован для повторной передачи важного сигнала на одно или несколько устройств. Это может быть для целей индикации, регистрации данных и преобразования сигнала.

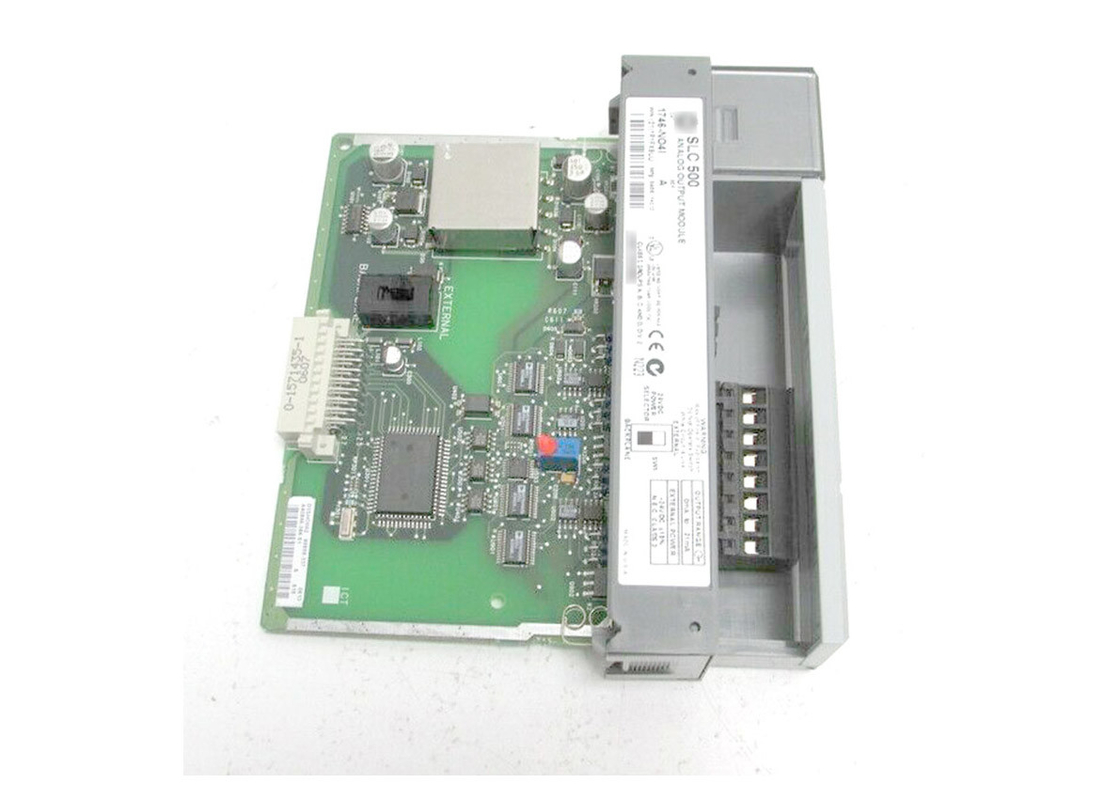

Модуль вводится из аппаратной конфигурации программного обеспечения RSLogix 500. Соответствующий сигнал присваивается путем изменения свойств модуля.Этот модуль также установлен с встроенным переключателем селектора, чтобы позволить выбор источника питания. Internal power supply may be selected which means that the module will utilize the supply from the backplane while external source refers to an external power supply with specification of 24 ±10% at 195 mA max.

AB 1746-NO4I представляет собой аналоговый выходной модуль SLC 500 четырех (4) каналов, использующий 16-битный комплементарный двоичный формат 2?? s.Он имеет 4 токовых выхода, которые имеют диапазон выхода от 0 до +20 мА с полномасштабным токовым выходом 21 мАПоток на заднем плане этого модуля составляет 55 мА при 5 ВДК и 195 мА при 24 ВДК, а мощность сверх диапазона составляет 5% (0 до 21 мА и 1 ЛСБ).Его номинальное напряжение питания составляет 24 вольта постоянного тока +/- 10% при максимальной мощности 195 мА, а изоляция заднего плана составляет 500 вольт постоянного тока. Обратите внимание, что некоторые приложения требуют от 21,6 до 26,4 вольт постоянного тока, когда недостаточно энергии, поступающей от источника питания SLC.

1746-NO4I также поставляется с временем отклика обновления 512 мкс для всех каналов, которые находятся параллельно.Его рабочая температура от 0 до 60 градусов ЦельсияТемпература хранения составляет от -40 до 85 градусов по Цельсию, а относительная влажность окружающей среды от 5 до 95%.Этот заводский калиброванный выходный модуль имеет открытый корпус и он совместим только с шасси 1746В этом модуле также присутствует светодиодный индикатор состояния. 1746-NO4I имеет диапазон нагрузки от 0 до 500 ом и максимальную реактивность нагрузки 100 мкч,с разрешением преобразователя 14 бит с помощью метода преобразования R-2R LadderМаксимальная общая точность сдвига 1746-NO4I ≈ +/- 70 ppm/ градус Цельсия от полномасштабной точности.

При проводке этого модуля используйте защищенный кабель связи, такой как Belden 8761 или эквивалентный с максимально короткими длинами.модуль оборудован съемным терминалом для упрощения проводки и простоты при замене модуля.
