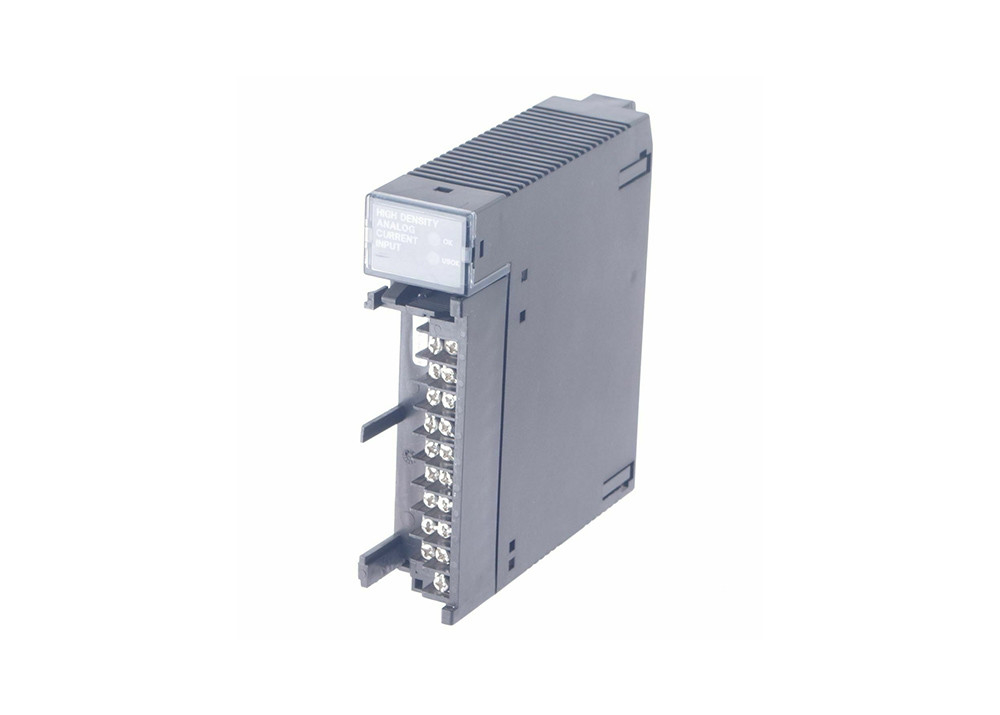

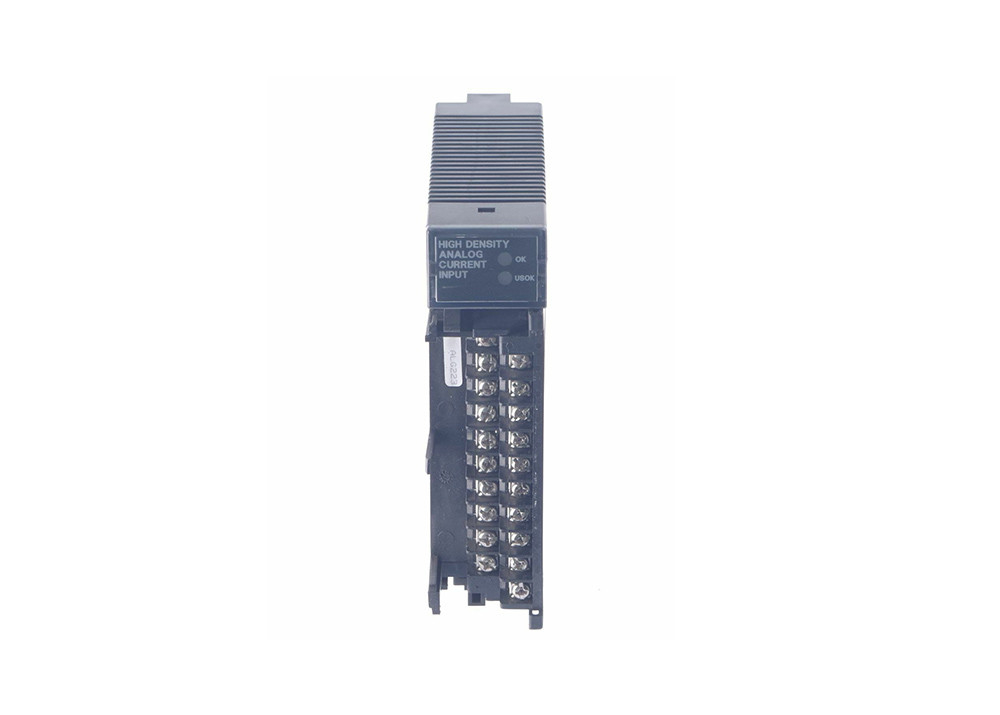

Ge Fanuc IC693ALG223C, серия 90-30 Программируемый логический контроллер
Описание продукта
IC693ALG223 - это аналоговый модуль ввода тока PACSystems серии 90-30 RX3i, который предлагает 16 каналов.Модуль с 16 отдельными и однокончательными каналами может быть сконфигурирован для любого из следующих трех диапазонов: от 4 до 20 мА, от 0 до 20 мА или от 4 до 20 мА с расширенным диапазоном.Как высокие, так и низкие сигнализации доступны на каждом диапазонеВ расширенном диапазоне модуль IC693ALG223 может устанавливаться с низким пределом тревоги для обнаружения входного тока с открытым обнаружением неисправностей провода в приложениях от 4 до 20 мА;Высокие сигналы тревоги также могут устанавливаться пользователем. Кроме того, этот модуль сообщает о состоянии, включая питание, стоящее на процессоре. IC693ALG223 может использоваться в любом слоте ввода/вывода, который предлагает серийный разъем в системе RX3i или серии 90-30.
Специфические дляIC693ALG223Модуль, 120 мА от 5 VCD шины на заднем плане контроллера потребляется. Это также требует 65 мА плюс токовой петли от +24 VDC питания, поставляемого пользователем.Скорость обновления 6 мс является стандартной при изоляции 250 VAC непрерывно или 1500 VAC в течение одной минутыПри сканировании активных каналов количество сканируемых каналов будет завершено в последовательном порядке.Аналоговые значения масштабируются по всему диапазону преобразователя с заводской калибровкой, регулирующей аналоговое значение на бит. Стеллажи RX3i поддерживают обновления прошивки, связанной с этим модулем, но это не включает 90-30 стеллажей. IC693ALG223 также оснащен светодиодными фонарями состояния, излучающими Включение, Выключение,и НЕ помогает пользователю в работе и устранении неполадок.
Технические спецификации
| Количество каналов: |
От 1 до 16 выбираемых |
| Диапазон входного тока: |
от 0 до 20 мА, от 4 до 20 мА и от 4 до 20 мА с усиленным |
| Калибровка: |
Производственная калибровка на 4 μA или 5 μA |
| Скорость обновления: |
13 мсек (все 16 каналов) |
| Ответ фильтра ввода: |
19 Гц |
| Потребление энергии: |
120 мА от шины +5 В или 65 мА от шины +24 В
|
Об IC693ALG223
Модуль программируемого логического контроллера (PLC) GE Fanuc серии 90-30 с каталоговым номером IC693ALG223 представляет собой шестнадцать (16) каналов, одноконтактный,аналоговый входный модуль, используемый для интерфейса полевых устройств и прибора, которые обеспечивают аналоговые сигналы в качестве представления для измерения переменной процессаВ частности, каждый канал IC693ALG223 может принимать усиленные сигналы от 0 до 20 мА, от 4 до 20 мА и от 4 до 20 мА.Некоторые из устройств, способных передавать эти сигналы, это передатчики., переменные частотные приводы (VFD), обратная связь скорости, регистраторы данных, панельные счетчики и другие устройства.
IC693ALG223 представляет собой модуль с одним слотом, который устанавливается на любой слот 5-слотной или 10-слотной основной платы серии 90-30. В зависимости от установленного контроллера,количество разрешенных экземпляров IC693ALG223 варьируетсяДля модели 311, модели 313 и модели 323 системы совместимы до четырех (4) модульных экземпляров.Двенадцать (12) с системой моделей 340 и 341 и 51 в системе моделей 351 и 352.
IC693ALG223 имеет 12-битное разрешение со скоростью обновления 13 мсек для всех 16 каналов, абсолютная точность ± 0,25% полной шкалы @ 25 градусов Цельсия (77 градусов Фаренгейта): ± 0.5% полной шкалы в пределах установленного диапазона температур работы и линейности < 1 LSB от 4 до 20 mA для диапазона от 4 до 20 mA и < 1 LSB от 100 μA до 20 mA для диапазона от 0 до 20 mA и от 4 до 20 mA Улучшенные диапазоныЭтот модуль спроектирован с 1500 вольт изоляции между полевой стороной и логической стороной.
Модуль 16-канального аналогового ввода IC693ALG223 поставляется с 200 герцами ответа фильтра ввода и 250 ом ввода.Максимальное количество аналоговых входных модулей тока, которые могут быть установлены в системе, составляет 4 с процессорами 311, 313 и 323, 8 с процессором 331 и 12 с процессорами 340 и 341.Он может принимать аналоговые входы от различных датчиков, таких как датчики уровняКаждый канал имеет точность 4 микроампера разрешения в диапазоне от 4 до 20 миллиампера, 5 микроампера разрешения в диапазоне от 0 до 20 миллиампера.,Использует внешнее источник питания с диапазоном напряжения от 20 до 30 вольт постоянного тока и 10-процентным перепадом напряжения питания.Этот модуль предназначен для поддержки широкого спектра промышленных сигналов
Технические спецификации для IC693ALG223
| Бренд |
GE Fanuc |
| Серия |
Серия 90-30 |
| Номер части |
IC693ALG223 |
| Диапазон |
4-20 мА, 0-20 мА |
| Точность |
00,25% при 25 градусах Цельсия |
| Описание продукта |
Вход аналогового тока |
| Внешняя сила |
24 VDC |
| Описание продукта |
Вход аналогового тока |
| Количество каналов |
16 |
| Изоляция |
1500 вольт RMS поле на стороне логики |
| Скорость обновления |
13 мс все каналы |
| Разрешение 4-20 мА |
4 микроампера |
| Разрешение от 0 до 20 мА |
5 микроампер |
| Импеданс ввода |
250 Омм |
| Ответ фильтра ввода |
200 герц |
| Внутреннее потребление энергии |
120 мА при 5 ВДК, 65 мА, пользовательский 24 ВДК |
