Подробная информация о продукте:
Оплата и доставка Условия:
|
| Бренд: | GE Fanuc | Модель: | IC660BBA104 |
|---|---|---|---|
| Серия: | Серия 90-70 | Тип продукции: | Блок ввода/вывода |
| Количество пунктов ввода/вывода: | 6 | Количество входов: | 4 |
| Количество выходов: | 2 | Тип напряжения тока: | AC и DC |
| Номинальное напряжение: | 115 вольт переменный, 125 вольт постоянный | Гарантия: | 1 год |
| Выделить: | Модуль выхода логики ESCPP положительный,Положительный модуль выхода логики 24VDC,RS485 цифров я модуль o |
||

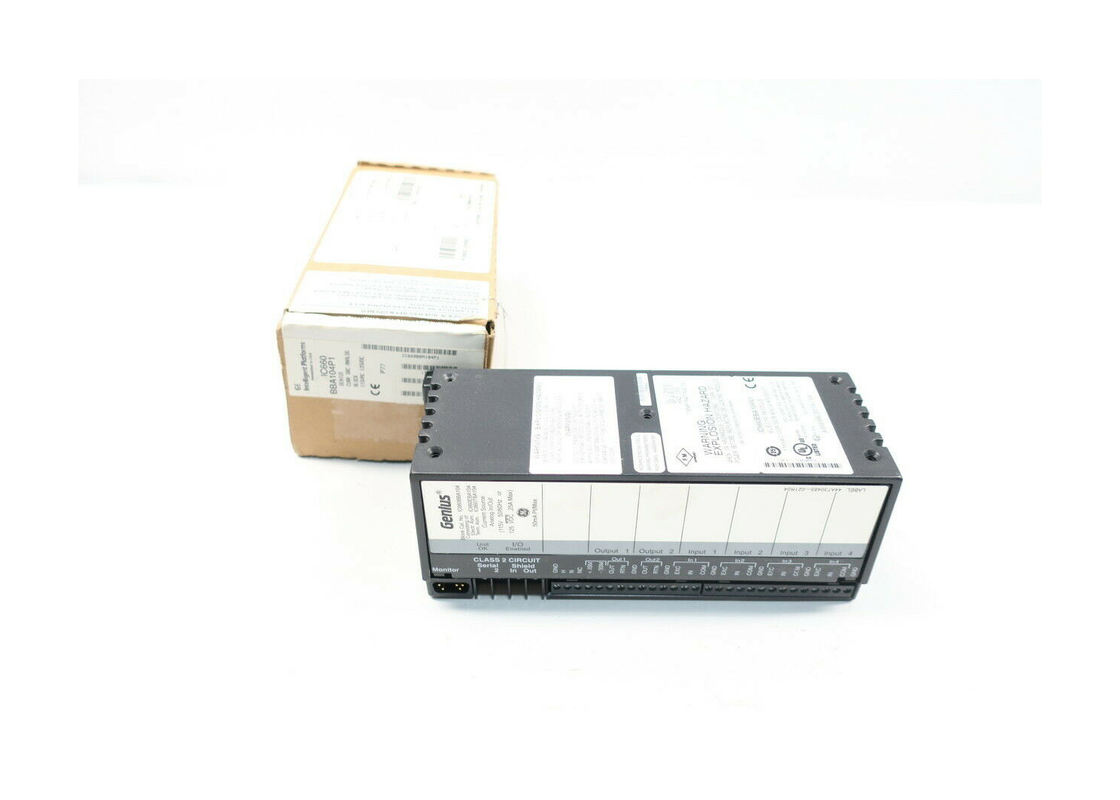

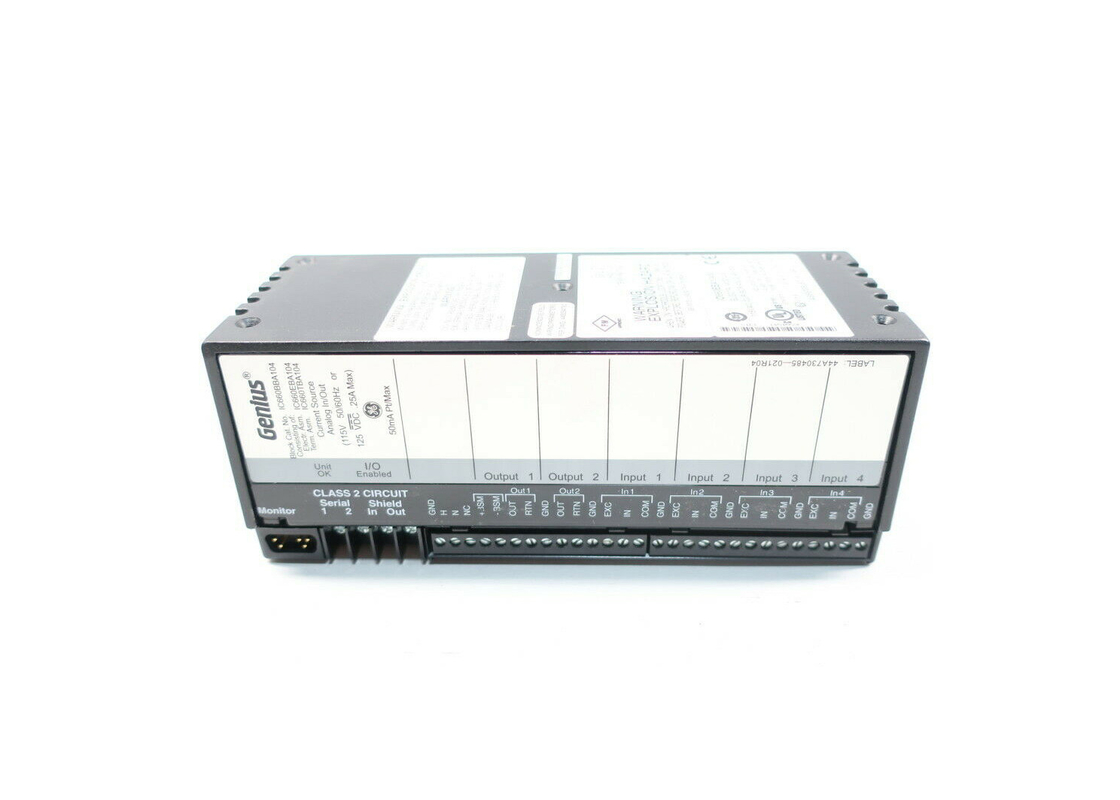

IC660BBA104 - это аналоговый блок ввода/вывода Genius серии 90-30 ПЛК GE Fanuc. Он относится к группе аналоговых смешанных модулей и может работать либо с 115 VAC, либо с 125 VDC.Он имеет четыре входа и два выхода, диапазон ввода / вывода которых составляет от 4 до 20 мА и обеспечивает систему различными типами диагностики.Схемы изолированы, и точность ввода составляет 0,1%.
Электричество подается в блок и все схемы из одного входа, так что для обработки сигналов не требуется внешнее питание.схемы применяют линейное масштабирование, чтобы преобразовать его в инженерные единицыПри каждом сканировании передаются 8 байтов данных, содержащих инженерные данные.Блок обеспечивает выход, который подключается к модулю переключения шины (IC660BSM21) и совместим с контроллерами шины Genius, PCIM и QBIM модулей. Для настройки IC660BBA104 Genius Analog I/O Block пользователю необходим портативный монитор версии 3.7 или более поздней. Программное обеспечение - Logicmaster 6 версия 4.02 или более поздней.Процессоры, совместимые с блоком, имеют обороты.105 или более для ПЛС серии 6 и Rev. 3.0 или более для ПЛС серии 5.
Блок может быть сконфигурирован для обнаружения сигналов ввода, поддержания последнего состояния вывода или состояния по умолчанию и получения обратной связи вывода. Время для преобразования сигнала в значение может составлять до 400 мс,и блок может работать, если есть избыточность процессораДиагностические проверки включают обнаружение открытого провода ввода, высокие и низкие сигналы тревоги ввода для каждого ввода отдельно, обнаружение сигналов ввода/вывода в пределах диапазона и в пределах диапазона, а также ошибки в обратной связи вывода.IC660BBA104 Genius Analog I/O Block имеет 32 терминала. Источник питания подключается к терминалам 5 и 6. Кабели В/В подключаются к самообеспеченным входам 17 и 32. Выходы подключаются к терминалам 11-12 и 14-15.для предотвращения повреждения цепи требуется 10-охмный резисторАвтобусный модуль подключается к терминалам 9-10.
| Номинальное напряжение: | 115 VAC/ 125 VDC |
| # из баллов: | 4 Входы / 2 Выходы |
| Диапазон ввода: | от 4 до 20 мА |
| Диапазон выхода: | от 4 до 20 мА |
| Рабочее напряжение: | 93-132 VAC / 105-145 VDC |
| Очки на общую: | Одна группа из 4 входов и одна группа из 2 выходов |
|
Тип блока: КаталогНомера: 115 VAC / 125VDCCорент Источник Аналогичный Блок ТерминалСборкаТолько ЭлектроникаСборкаТолько 24 / 48VDCCорент Источник Аналогичный Блок ТерминалСборкаТолько ЭлектроникаСборкаТолько |
Четыре входные / две выходные схемы IC660BBA104IC660TBA104 IC660EBA104 IC660BBA024 IC660TBA024 |
|
Размер(высота х ширина х глубина) Вес: Светодиоды (блок ввода/вывода): рассеивание тепла: BSMControl: |
8.83 (22.44 см) х 3.50 (8.89 см) х 3.94 (10.00 см) 4 фунта (1.8 кг) UnitOK,I/O включен 12 Ватт максимум Коммутаторы один 24 / 48 VDC BSM (IC660BSM021) |
| Изоляция от блока к блоку: группа к группеИзоляция: | 1500 В в течение одной минуты 300 В rms |
|
115VAC/125 VDC блокпотка:Напряжение питания Максимальный ток Частота / волна Время отключения питания |
115 VAC 125 VDC V VDC 250 мА 140 мА 47 ∼ 63 Гц 10% Макс. волнистый 1 цикл 10 мС минуты. |
|
24/48 VDC блокпост:Силовое питание напряжение Максимальный ток Ripple Время отключения питания |
18 ̊56 VDC 600 мА 10% максимум. 10 мс мин. |
|
Вводный сигнал Характеристики:Точность ввода (при 25 C) Разрешение ввода Время конвертации ввода диапазон превышения диапазона ввода диагностика Изоляция от канала к каналу Тепловой дрейф (от 25 C) |
00,1% от показания по полной шкале 1¦ ¦А. 16от 6 до 400 мС (выбирается пользователем) от 4 до 20 мА 0mA до 25mA Невысокий диапазон, Превышение диапазона. Высокий Сигнализация. Низкий Сигнализация. Открыто Провод 300 вольт RMS 70 ППМ на градус C типично |
| Входное сопротивление: | 100 Омм$5% |
| Отторжение в нормальном режиме: | 45 дБ при 50, 60 Гц |
|
Ввод возбуждения характеристики: Открыто схема напряжение короткое схема текущая цикл-импеданс |
24 VDC
1000 Омм Макс. (0mA) до 20 мА) 800 Омм Макс. (20mA) до 25 мА) |
|
Выход Сигнал Характеристики:Точность вывода при 25 °C Outputresolution Выпуск обновление частота диапазон Overrangecapacity Диагностика выхода:Нагрузка: Тепловая дрейф(от 25C): |
0.15% от полной шкалы 6¦ ¦А. от 6 до 8 мС, типично от 4 до 20 мА от 0 до 24 мА Под диапазоном, над диапазоном, ошибка обратной связи от 0 до 850 омм 35 ППМ на градус C типично |
|
Экологические:Рабочая температура, температура хранения, влажность Вибрация |
0°C до +60°C (+32°F до +140°F) от 40 °С до +100 °С (от 40 °F до +212 °F) от 5% до 95% (неконденсирующий) Сдвиг 5,0 ‰ 10 Гц 0,2 ‰ 5,08 мм, 10 ‰ 200 Гц при 1 Г |
