GE FANUC IC697MDL653, модуль входного сигнала отрицательной логики с 32 пунктами

GE FANUC IC697MDL653, модуль отрицательной логики с 32 точками

Описание продукта

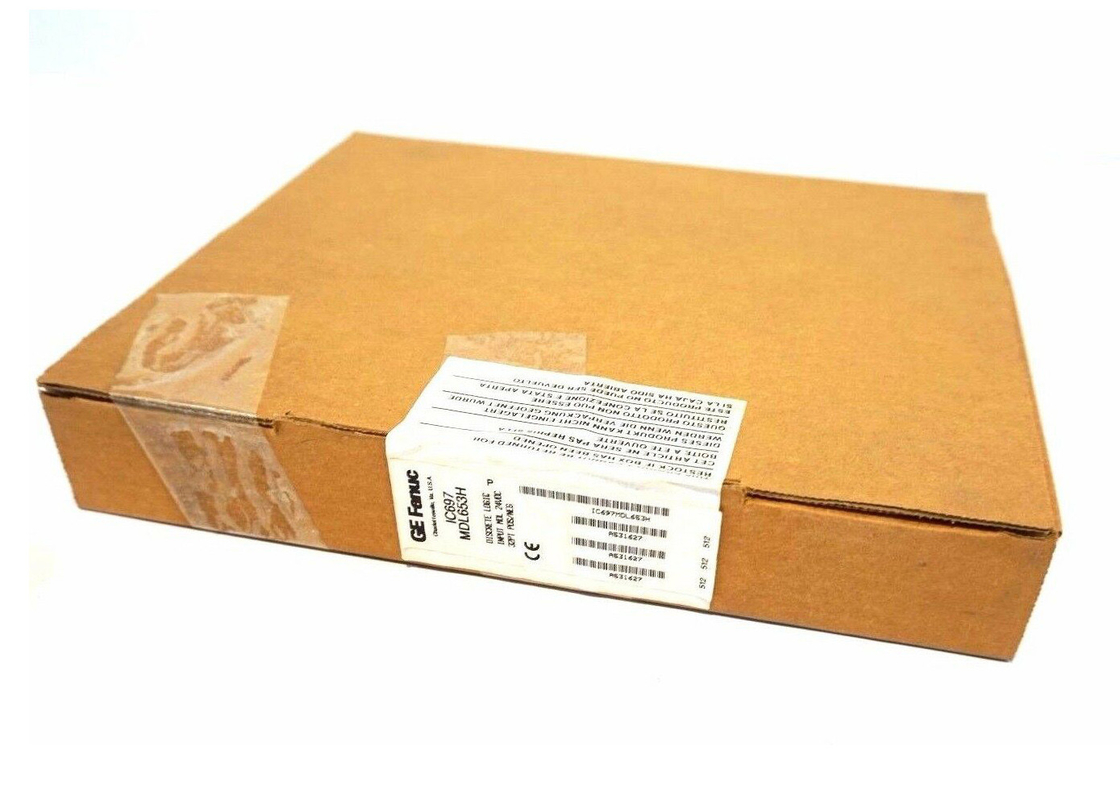

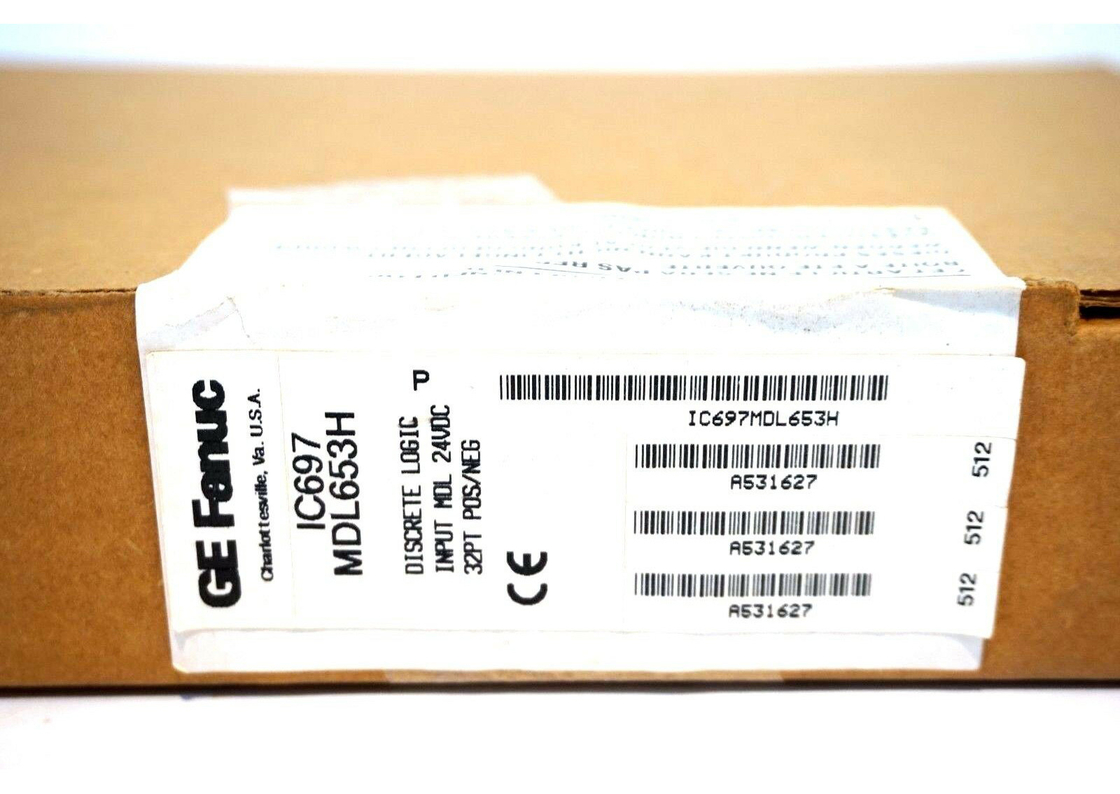

IC697MDL653 - это модуль ввода положительной / отрицательной логики с 32 точками.Его 32 точки ввода расположены в четыре изолированных наборов, состоящих из восьми точек.

Дополнительные функции IC697MDL653 включают совместимость позитивной/отрицательной логики и коммутатора близости, выбираемый фильтр ввода и один вход, настроенный как прерывание.Эти особенности распространены во всех ПЛК IC697Однако эти характеристики могут не применяться, когда IC697MDL653 сочетается с другими типами ПЛК.Модуль IC697MDL653 также оснащен светодиодными индикаторами на лицевой панели, чтобы предупредить пользователя о состоянии модуля.Эти светодиоды указывают на состояние включения/выключения каждой точки на стороне ПЛК цепи.

Удобно, что входные/выходные ссылки модуля могут быть легко настроены пользователем без использования прыжков или переключателей DIP.IC697MDL653 предназначен для положительных и отрицательных логических характеристик; таким образом, он способен подавать ток от устройства ввода к обычному пользователю.Следующие устройства ввода совместимы с IC697MDL653: кнопки нажатия, ограничительные переключатели, переключатели селектора и электронные переключатели близости, включая 2-проволочные и 3-проволочные типы.

В идеале, входы на этом модуле управляются любым модулем выхода, совместимым с напряжением IC697 PLC. Входной контур обеспечивает достаточное количество тока, чтобы обеспечить надежное функционирование устройства.Входной ток обычно составляет 10mA в состоянии включения и может принимать 2 mA утечного тока в состоянии отключения без включения.

Дискретный входный модуль GE Fanuc серии 90-70 с каталоговым номером IC697MDL653 имеет номинальное напряжение 24 вольт постоянного тока и диапазон входного напряжения от -3 до 30 вольт постоянного тока.Дискретный модуль ввода IC697MDL653 также является положительным/отрицательным логическим модулем ввода с 32 общими точками вводаВсе эти входные точки сгруппированы в 4 группы по 8 входов каждая.Входной модуль IC697MDL653 имеет номинальное изоляционное напряжение 1500 вольт для любого входа, который подключен к задней плоскости и 500 вольт между группами входовМодуль положительного/отрицательного логического входа IC697MDL653 имеет типичный входный ток 10 миллиампер при номинальном напряжении и типичный входный импеданс 2,6 килоомм.

Модуль положительного/отрицательного ввода IC697MDL653 имеет напряжение в состоянии включения от 13,5 до 30 вольт и напряжение в состоянии выключения от 0 до 5 вольт.Ток в состоянии включения составляет от 6 до 15 миллиампер, а ток в состоянии отключения - от 0 до 2 миллиамперВ дополнение к этому, входный модуль IC697MDL653 имеет конфигурируемое время задержки фильтра от 1 до 10 миллисекунд.Конфигурация времени задержки фильтрации производится по пунктам, и следует отметить, что все точки имеют одно и то же время фильтрацииУстройство требует 0,3 ампера тока от 5-вольтовой шины. Модуль поставляется с механическим ключом, что делает его невозможным установить на неправильной базе.Модуль IC697MDL653 принимает проволочные габариты от AWG #22 до AWG #14 и может быть легко снят со своего отверстия в стойке при необходимости..

Технические спецификации

Техническая информация

СпеcеслиЯcа)tЯнас
