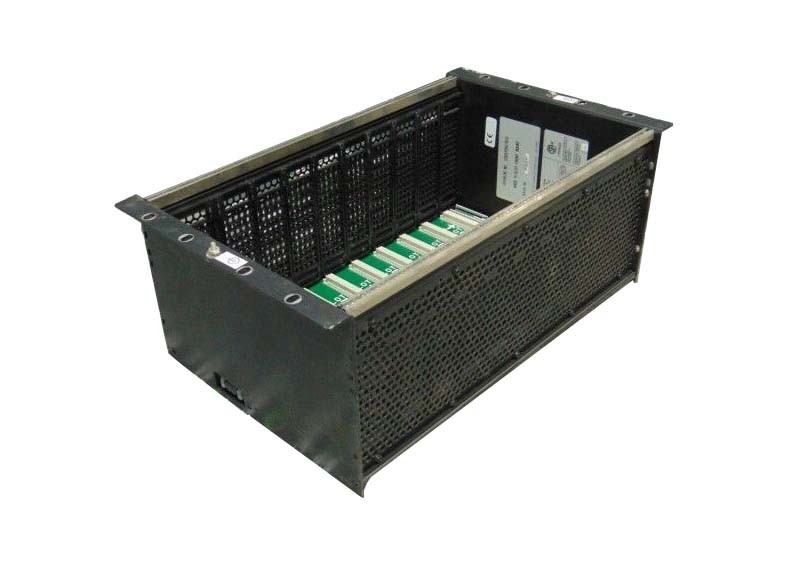

GE FANUC IC697CHS791, 9-Slot, передний шкаф PLC держателя, конфигурации I/O

GE FANUC IC697CHS791, 9-слот, передняя стойка управления PLC, конфигурации ввода/вывода

Описание продукта

IC697CHS791 - это 9-слотная передняя стойка для ПЛК в серии GE Fanuc.Стеллаж IC697CHS791 устанавливается в стандартный стеллаж 19 ′′Все слоты на стойке IC697CHS791 имеют ширину 1,6 ̊, за исключением слота питания, который имеет ширину 2,4 ̊.Раковина IC697CHS791 оснащена устройством для обнаружения слотов, который необходим для модулей ввода/вывода типа решетки, созданных для ПЛК IC697.Модули используют панель терминала проводкиГруппа проводов пропускается через полость терминальной платы, где для прикрепления проводов к корпусу терминальной платы предоставляется застежка.

В процессе механического замыкания, чтобы избежать непреднамеренного обмена одного типа модуля на другой, для каждого типа модуля разрабатывается ключ.Ключ закрепится на среднем рельсе стойки, где он останется, как только модуль будет удален.Если модуль необходимо переместить в другое место на стойке, ключ можно удалить, нажав вверх.Это освободит замок.. Когда в системе несколько стеллажей, все стеллажи получают число между 0-7 с стеллажем CPU всегда 0.Четыре двоичных -программированных прыгунов, расположенных на IC697CHS791 стойки ь backplane являются выведенной точкой для PLC определения чисел для каждого стойки.

О IC697CHS791

Раковина GE Fanuc IC697CHS791 - это стандартная раковина с девятью слотами, которая устанавливается спереди.IC697CHS791 9-слотная стойка предназначена как часть основы программируемого логического контроллера или системы PLC и для размещения до 9 модулей PLC одновременно.Размеры стойки IC697CHS791 составляют 11,15 x 19 x 7,5 дюйма. Эта стойка предназначена для установки спереди на другую стойку, которая является стандартной 19-дюймовой или 480-миллиметровой стойкой.и обычно не нужно иметь вентилятор, чтобы охладить егоРаковина IC697CHS791 может использоваться в любой конфигурации I/O и процессора PLC серии 90-70 и принимает все типы модулей PLC IC697 серии 90-70 GE.

На стандартной стойке GE IC697CHS791 с девятью слотами расположен разъем питания слева от всех слотов модуля, где подключен модуль питания для стойки.Источник питания может быть источником переменного тока или постоянного токаЭтот рак также может быть подключен к другому раку и они могут делиться источником питания в расширенной установке приложений I / O,и это соединение стало возможным с помощью комплекта расширения кабеля питания GEМодули, находящиеся в IC697CHS791, закреплены механическим ключом.Модули, которые были закреплены на месте, могут быть удалены при необходимости, но ключ предотвращает их легкость снятия, установки в неправильном слоте или использования для замены неправильного модуля.

Технические спецификации

Технические спецификации для IC697CHS791
