Подробная информация о продукте:
Оплата и доставка Условия:
|
| Бренд: | GE Fanuc | Модель: | IC697ALG320 |
|---|---|---|---|
| Серия: | Серия 90-30 | Тип продукции: | Модуль аналогового выхода |
| Количество выходов: | 4 Выходы | Ряд выхода напряжения тока: | -10 до +10 вольт |
| Текущий диапазон выхода: | от 0 до 22,2 миллиампера | Конверсионный курс: | госпожа 2 |
| Выделить: | модуль выхода отрицательной логики DC 24v,Модуль сервопривода PLCs цифров,5V DC цифров я модуль o |
||

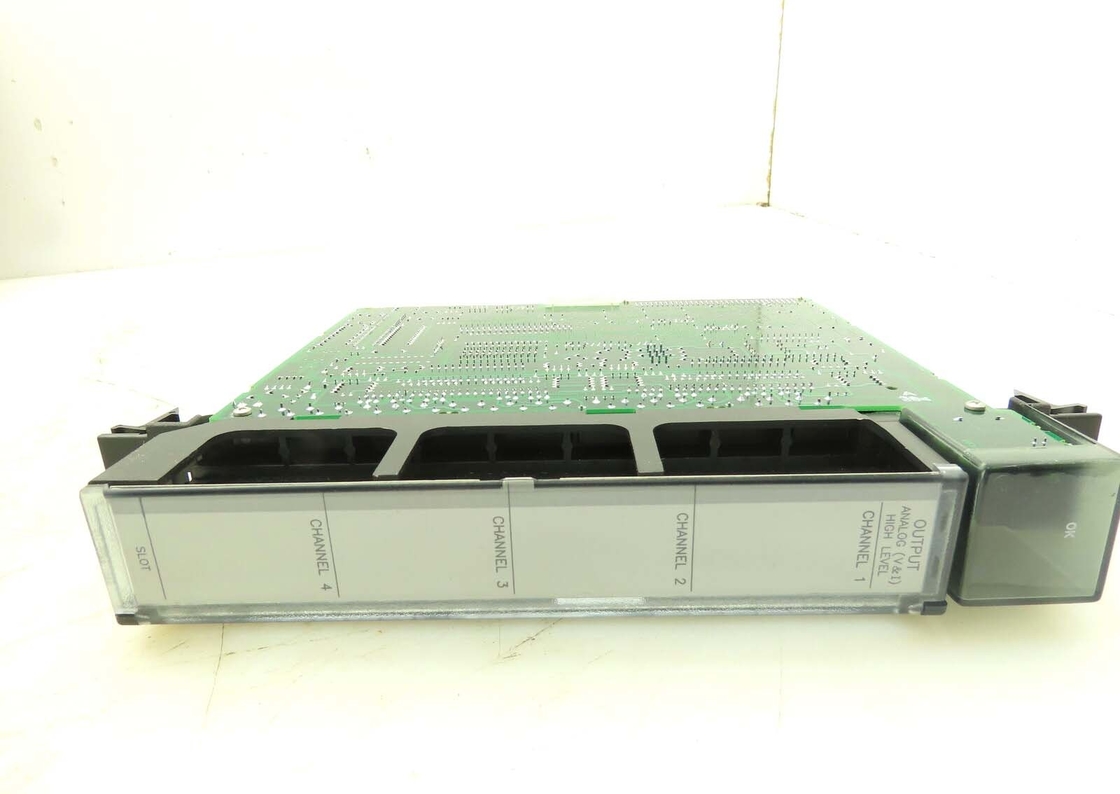

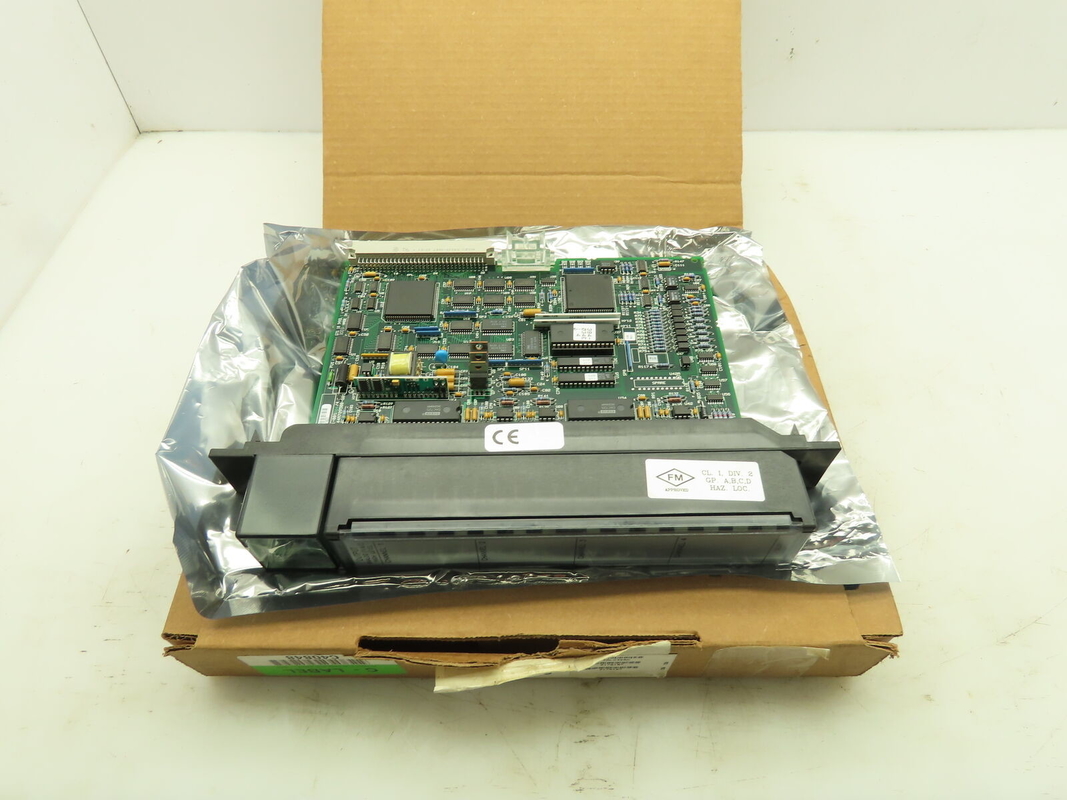

IC697ALG320 - это высокоуровневый аналоговый выходный модуль и полностью совместим с модулями серии 90-30 GE. Выходы напряжения и тока находятся на одном модуле,и выходный модуль имеет четыре индивидуально настроенных выхода для тока или напряженияКроме того, модуль обеспечивает биполярные или однополярные выходы.5 миллиамперных сигналов текущего цикла с индивидуальным пользовательским масштабированием на каждом выходном каналеДанная выходная система имеет быструю скорость обновления и не требует никаких прыжков или переключателей DIP для конфигурации.Конфигурация IC697ALG проста с помощью программного обеспечения MS-DOS или Windows.
Высокоуровневый аналоговый выход для ПЛК принимает цифровые данные от ЦПУ или других контроллеров путем доступа к задней плоскости ПЛК.Выход затем преобразуется конвертером D/A в аналоговые выходы до десяти вольтБазовый преобразователь предлагает 16 бит разрешения с 14 бит монотонности.выходы изолированы от задней плоскости, поэтому они защищены от стационарного состояния или переходного перенапряженияХотя ожидается, что эта аналоговая система будет иметь выходное нагрузку, которая будет плавающей или привязана к тому же потенциалу, она предназначена для того, чтобы позволить до 0.5 Разница напряжения соответствия VDC между выходамиКроме того, выходы будут работать должным образом в присутствии большого количества высокочастотного шума, если это необходимо.
Для подключения модуля IC697ALG320 к устройствам пользователя используются винтовые терминалы на съемном блоке соединителя 40 терминалов, установленном спереди модуля.Все полевые соединения должны быть подключены к терминальной плате В/В с хорошим качеством, скрученный экранированный кабель приборов.
| Диапазон выходной напряженности: | -10 до +10 вольт |
| Текущий диапазон выхода: | 0от 0,0 до 22,2 мА (по умолчанию от 4 до 20 мА) |
| Калибровка: | Заводская установка на 10 вольт +/- 2 мВ |
| Число выходов: | 4 выхода |
| Тип модуля: | Аналоговый выходный модуль |
| Мощность: | + 5 вольт@ 1,66A, 150mA постоянного тока |
| Диапазоны выхода: | напряжение:10 вольт до+10вольт (по умолчанию) Ток:0.0 mA до 22.5 mA (4 до 20 mA по умолчанию) |
| Решение: |
16 бит с 14 бит монотонностью 312.5 микровольт на шаг LSB на напряжении 0.5 микроамперы по ЛСБ шаг на 4 до 20 mA Нет отсутствует коды Покончено. 16 кусочки на напряжение. Никаких отсутствующих кодов свыше 15 бит. Примечание: Пользователь скалирование май ввести деградировала гранулированность в Выходное напряжение в зависимости на - Да. скалирование факторы используется. |
|
Точность: Калибровка Невозможна калибровка поля Максимальные ошибки Коэффициент температуры линейности |
Напряжение: заводская установка на полном уровне = 10 вольтЧ.2.5 милливольт. Течение: заводская установка на 4,0 мАЧ.5¦ ¦А и 20 мАЧ.5¦ ¦A. Полномасштабное, с боковым напряжением поля 24,0 VDC. Калиброванный Фабрика с калибровка данные хранится в EEPROMпамять. в 25 летoC (77oF) Ч.00,02 процента от полной шкалы по всему диапазону от отрицательного до положительного. напряжение:Ч.25 ППМ в часoВТипичный ток:Ч.50 ППМ в часoC типичный |
|
Выход Загрузка: напряжение:
Текущийt: |
R: минимум = 2000 ом C: максимум = 1000 пикофарадов R: до 800 Омм C: максимум = 1,0 микрофарада L: максимум = 250 миллихенри |
| tВыходной ток должен контролироваться на стабильность с изменениями шага с использованием индуктивных нагрузок.и C, которые не будут стабильными и потребуют дополнительной емкости на текущих выходной терминалы до поддерживать выходной устойчивость с индуктивный нагрузки (как показано в следующий рисунок). | |
| Короткое замыкание: | Напряжение и текущий выходы Уилл ручка а) непрерывный короткий цепь без вреда и Уилл возвращение до - Да. правильный выходной (выпуск когда он короткий) когда - Да. короткий это Убрали. |
| Коэффициент конверсии: |
Допускаемые выработки обновляются последовательно примерно каждый год. 20,0 миллисекунд (максимум) для всех 4 каналов. |
