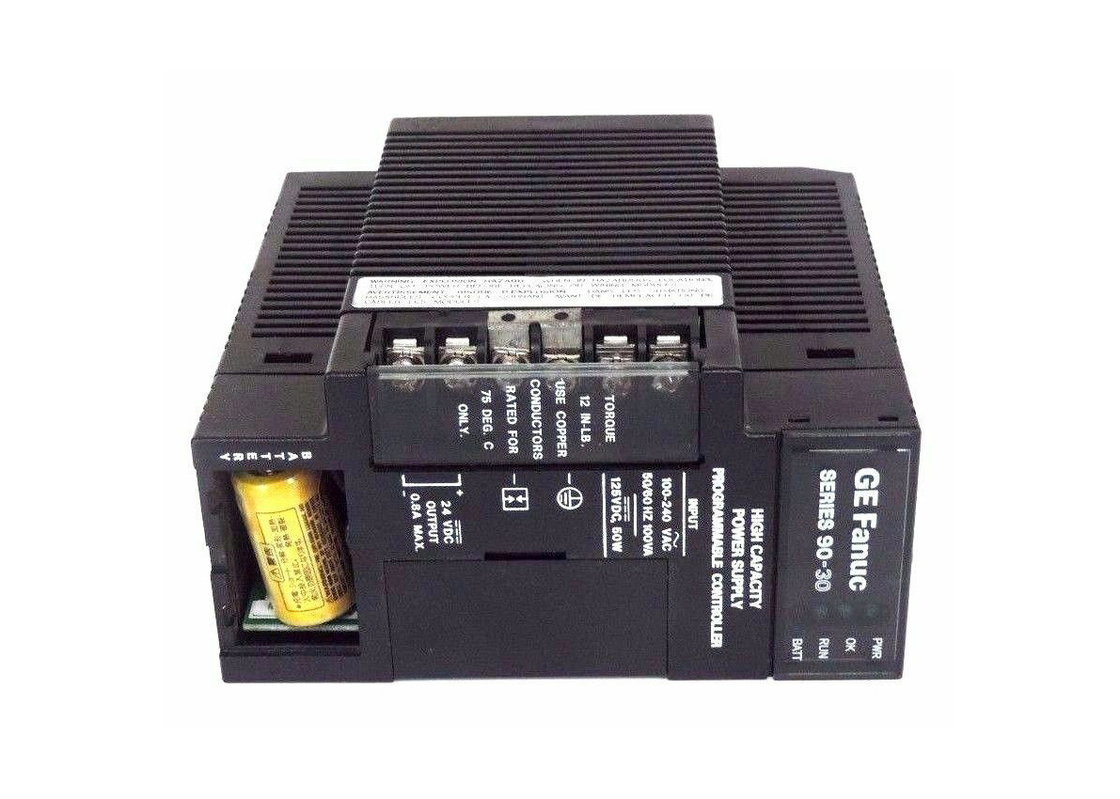

Серия модуля электропитания большой емкости 90-30 GE FANUC IC693PWR330 платформы

GE FANUC IC693PWR330, Модуль питания высокой мощности

Платформа серии 90-30

Описание продукта

IC693PWR330этоСиловое питание высокой мощностис30 Втвыпуск и120/240 VAC/125 VDC входСуществуют приложения, которые могут потребовать высокой+5Вмощность, которая может не присутствовать при стандартном питании ((IC693PWR321).Поэтому это высокомощное питание позволяет использовать каждый из 30 Вт от +5В питания.IC693PWR330 может работать от источника входного напряжения в диапазоне от 85 до 264 VAC или от 100 до 300 VDCЭтот источник питания обеспечивает выход +5 VDC, +24 VDCВыходные мощности реле, распределяющие энергию по схемам на модулях выходной реле серии 90-30.Изолированный +24 VDC, используемый внутренне некоторыми модулями, может быть использован для обеспечения внешнего питания для входных модулей 24 VDC. IC693PWR330 имеетПоле ПроводкадляВходные источники питания AC/DCЭти два источника питания состоят из 6 терминалов, используемых для подключения пользователя. Эти связи включают; источник питания AC, источник питания 20 VAC и наземные провода от источника питания 240 VAC.Они подключены к системе через верхних 3 терминалов на передней части источника питанияИх чувствительность к входному источнику питания переменного тока / постоянного тока обычно низкая.

IC693PWR330 содержитустройства защиты от входного перенапряженияЭтот пин соединен с пином 3 с помощью предлагаемого ремянцевого прыжка, который хорошо установлен в компании.Застегнутый прыжок может быть снят, чтобы сделать персонаж нефункциональным в случае, если защита от перенапряжения не требуется от обоихПины 3 и 4.Это также требуетзащита от перенапряжениякоторый предлагаетсяЛогический выход 5 Вкоторый электронно ограничен3.5 ампер (7 ампер для подач высокой мощности)При наличии избыточной нагрузки она ощущается внутри, что может привести к отключению питания.Он также защищает питание от внутренних сбоев питания.

Электрическое питание высокой мощности GE Fanuc IC693PWR330 представляет собой модульный модуль питания для системы управления ПЛК серии 90-30.Электростанции GE Fanuc серии 90-30 модульно спроектированы для прямого подключения к левому слоту всех базовых плат серии 90-30., тем самым сокращая время установки и затраты. The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DCЭлектроснабжение IC693PWR330 предназначено для применений, требующих более 5 вольт постоянного тока и больше, чем может обеспечить стандартный модуль питания IC693PWR321.и это позволяет использовать всю мощность выхода 30 Вт от +5 Вольт постоянного тока.

Электроснабжение GE Fanuc IC693PWR330 имеет стандартную мощность выхода 5 вольт постоянного тока с общей выходной мощностью 30 Вт.который обеспечивает питание цепей на выходном реле серии 90-30, и изолированный выход 24 вольт постоянного тока с общей мощностью 20 Вт, который используется внутренне некоторыми модулями В/В и также может использоваться для обеспечения внешней питанием для входных модулей постоянного тока 24 вольт.Силовой источник IC693PWR330 имеет номинальное входное напряжение 120/240 вольт AC или 125 вольт DC, и приемлемый диапазон рабочего напряжения от 85 до 264 вольт переменного тока или от 100 до 300 вольт постоянного тока.Силовое питание IC693PWR330 имеет минимальное время ожидания 20 миллисекунд и максимальный предел защиты от перенапряжения 7 ампер при выходе постоянного тока 5 вольт.

Технические спецификации

Техническая информация

Спецификации
