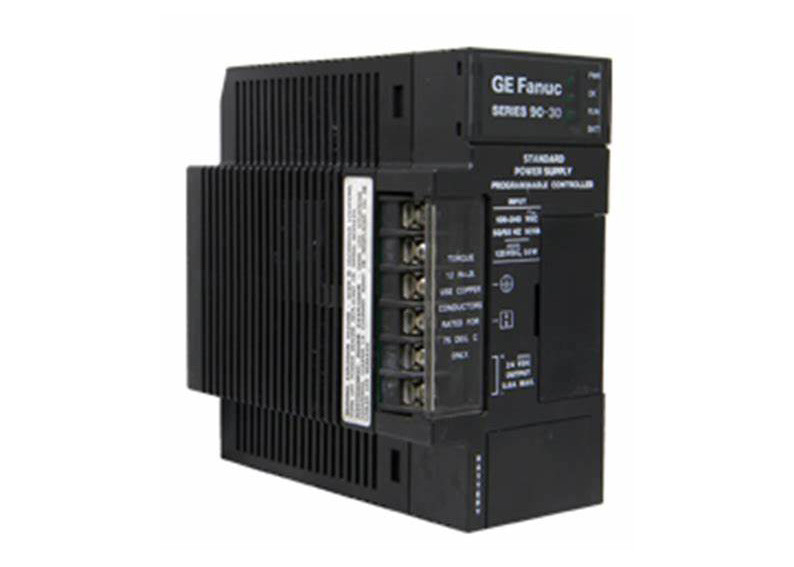

GE FANUC IC693PWR328 PLC 30 серий модуля 90-30 электропитания ватта



GE Automation and Controls является производителем IC693PWR328.Он дает выходную мощность 30 Вт для номинального входа 48 Вольт постоянного тока входное напряжение. Диапазон напряжения варьируется от 38 вольт постоянного тока до 56 вольт постоянного тока. Этот источник питания обеспечивает выходные мощности, которые включают выходные мощности +5 вольт постоянного тока, выходные мощности +24 вольт постоянного тока для модулей реле,и +24 вольт постоянного тока для изолированных модулейПорог для общего объема каждой мощности составляет 30 Вт.



Пользователь должен рассмотреть некоторые важные спецификации перед настройкой IC693PWR328.Пользователь должен поддерживать номинальное напряжение 48 вольт постоянного тока для диапазона входного напряжения от 38 вольт постоянного тока до 56 вольт постоянного тока. Пользователь должен поддерживать максимум 50 Вт входной мощности при полной нагрузке. Пользователь может поддерживать выходную мощность для 5 Вт постоянного тока максимум на 15 Вт, 24 Вт постоянного тока ретрансляции выход максимум на 15 Вт,и затем 24 вольт постоянного тока с изолированным выходом на максимум 20 ВтВыходное напряжение для 5 вольт постоянного тока составляет от 5,0 до 5,2 вольт постоянного тока (номинальный 5,1 вольт постоянного тока). Для 24 вольтного релевого тока это 24 вольт постоянного тока до 28 вольт постоянного тока, а для 24 вольтного постоянного тока изолированного это 21,5 до 28 вольт постоянного тока.Ограничения защиты от перенапряжения и перенапряжения для 5 вольт постоянного тока составляют 6.4V до 7V и 4A максимум соответственно, с временем ожидания не менее 14 мс.Расчеты мощности и тока ввода для источника питания используют наименьшее входное напряжение для определения самого высокого входного тока и позволяют 10-20% маржу для вариаций.







Об IC693PWR328

Модуль IC693PWR328 - стандартный модуль питания, изготовленный компанией GE Fanuc. Это устройство серии 90-30 GE, которое работает с ПЛК серии 90-30.Он работает с входным напряжением 48 вольт постоянного тока и выходным напряжением 24 вольт постоянного тока. ПЛК серии 90-30 и аксессуары, такие как источник питания, являются одними из самых стабильных доступных ПЛК.Разнообразие и гибкость этой серии позволяют легко автоматизировать промышленностьМодуль предлагает высокоуровневые возможности связи с помощью серийного порта RS-485. Он также может быть подключен к персональному компьютеру с помощью серийного порта.Модуль IC693PWR328 подключается в самый левый слот базовой пластины серии 90-30Он имеет 3 различных выходной мощности 5 вольт постоянного тока с выходом 15 Вт, 24 вольт постоянного тока с изолированным напряжением с выходом 20 Вт и 24 вольт постоянного тока с реле напряжением с выходом 15 Вт.



Модуль питания GE Fanuc серии 90-30 IC693PWR328 поставляется с 4 индикаторами состояния системы на верхней стороне передней фасадной панели.статус ПЛК, независимо от того, используется ли режим RUN устройства или нет, и состояние батареи устройства.Его предназначение - поместить литийную резервную батареюЭта батарея подключается к модулю с помощью разъемов батареи, расположенных внутри крышки отсека.Боковая панель модуля IC693PWR328 имеет внутренние источники питания и соединения для источников питания AC/DCМодуль IC693PWR328 имеет 3 выходных напряжения, которые подключены внутренне к задней плоскости на базе.Напряжение и мощность, которые требуются этими модулями подаются через разъемы основной пластины.



Спецификации



Диапазон номинального напряжения входного напряжения	48 VDC от 38 до 56 VDC
Сила ввода Входящий ток	Максимально 50 Вт при полной нагрузке Пик 4A, максимум 100 мс
Выходная мощность	5 VDC: максимум 15 Вт Реле 24 VDC: максимум 15 Вт 24 VDC Изолированный: максимум 20 Вт ПРИМЕЧАНИЕ: максимум 30 Вт в общей сложности (все три выхода)
Выходное напряжение	5 VDC: от 5,0 VDC до 5,2 VDC (номинальная частота 5,1 VDC) 24 VDC Реле: от 24 до 28 VDC 24 VDC Изолированный: 21,5 VDC до 28 VDC
Ограничения защиты Перенапряжение: перенапряжение;	Выход 5 VDC: от 6,4 до 7 В 5 Выход VDC: 4 A максимум
Время ожидания:	14 мс минимум
Стандарты	См. таблицу данных GFK-0867B или более позднюю версию для стандартов продукции и общих спецификаций.
