Бренд: | GE Fanuc | Модель: | IC693PWR322 |
---|---|---|---|
Серия: | Серия 90-30 | Тип продукции: | Стандартное питание |
Выходная мощность: | 30 ватт | Номинальное входное напряжение: | 24 вольта DC |
Диапазон входного напряжения: | 18 до 56 вольт DC | Предельный ток: | 4 ампера Пик в течение 100 миллисекунд |
Высокий свет: | 48VDC цифров я модуль o,24VDC цифров я модуль o,GE FANUC IC693PWR322 |

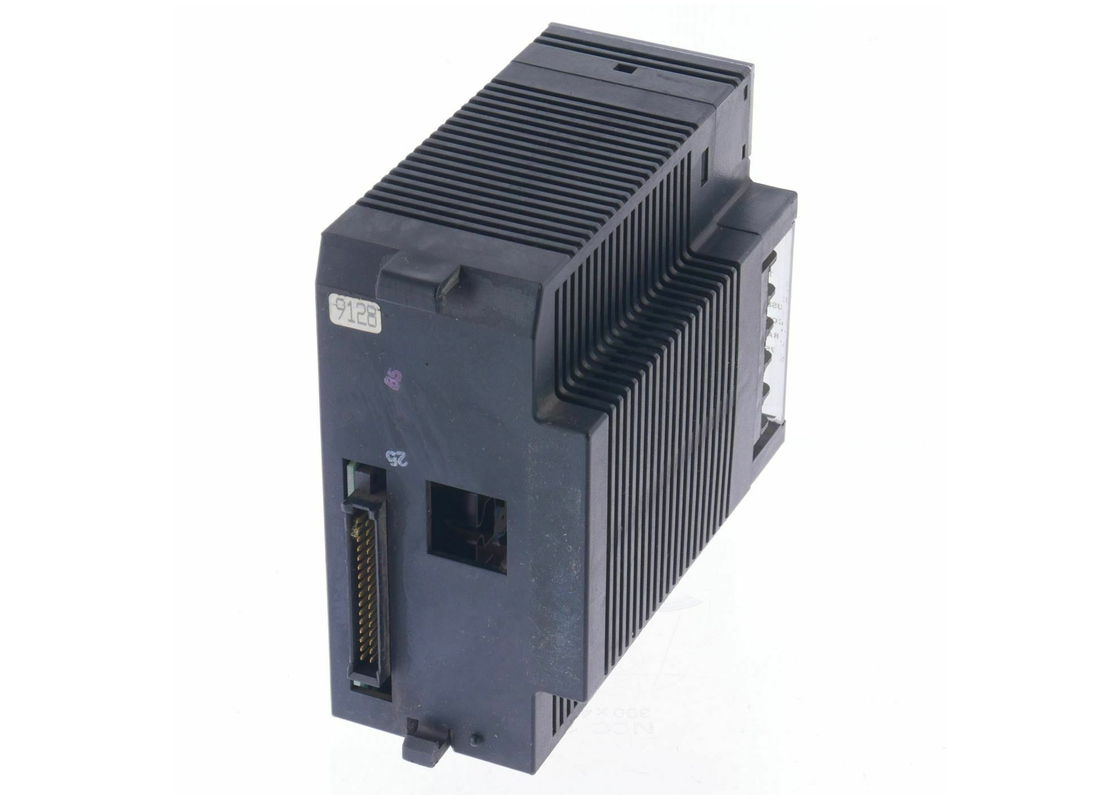

GE Fanuc IC693PWR322 является стандартным источником питания 24/48 VDC.Стандартный агрегат, который не включает в себя батарею, предназначен для работы с номинальным входом 12В постоянного тока или 48В постоянного тока и имеет выходную мощность 30 Вт.Это устройство может быть установлено в стандартном слоте питания через любую IC693 PLC основной пластинкиНесмотря на то, что он способен поддерживать все выходы (в пределах спецификаций) с входным напряжением до 18 ВДЦ, он не начнет с начальным входным напряжением менее 21 ВДЦ.Этот источник питания обеспечивает три отдельных выхода. Это +5VDC, +24VDC выходной реле для питания цепей на любом IC693 выходном модуле реле и +24VDC изолированной мощности для входных модулей.
При использовании этого источника питания пользователи могут рассчитать потребности в энергии, специфические для их применения.вы сначала должны определить общую выходной нагрузки путем проверки спецификаций, перечисленных в IC693 PLC установки и аппаратного руководстваЭто покажет спецификации для отдельных модулей. общая выходная нагрузка должна быть умножена на 1,5, чтобы определить значение входной мощности.Для расчета потребности в входном токе входной мощность делят на напряжение рабочего источника.Поскольку напряжение рабочего источника может варьироваться, вы должны использовать наименьшее измеренное или оцененное входное напряжение для определения максимального входного тока.допускать запуск нажатия текущих требований и допускать маржу 10-20% для вариации.
Стандартный источник питания GE Fanuc IC693PWR322 является стандартным источником питания с номиналом 12/48 вольт постоянного тока из семейства стандартных источников питания GE серии 90-30.Стандартные источники питания GE серии 90-30 не поставляются с встроенной батареей, и в отличие от переменных токов питания, питание IC693PWR322 предназначено для номинального ввода 24 вольт постоянного тока или 48 вольт постоянного тока.Электроснабжение IC693PWR322 устанавливается в слот, который зарезервирован для стандартного источника питания на любой серии 90-30 PLC основной пластинкиСтандартный источник питания IC693PWR322 имеет диапазон входного напряжения от 18 до 56 вольт постоянного тока,и даже если он способен поддерживать каждый уровень выхода на наименьшем возможном входном значении 18 вольт постоянного токаКак и высокомощные источники питания GE, источник питания IC693PWR322 поставляется с 3 отдельными номиналами выходного напряжения,которые являются стандартным выходным напряжением +5 Вольт постоянного тока, 24 вольтное изолированное выходное напряжение постоянного тока и 24 вольтное выходное напряжение постоянного тока реле.
GE Fanuc серии 90-30 IC693PWR322 стандартный источник питания 24 вольт постоянного тока изолированный выход используется внутренне некоторыми модулями ввода/вывода IC693,и он также может быть использован для обеспечения внешней питанием к 24 вольт постоянного тока номинальных входных модулей. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageОн также имеет возможность автоматического регулирования, что полностью устраняет необходимость в прыжках для назначения входящих уровней мощности.Силовое питание IC693PWR322 имеет номинальный всплеск тока 4 ампера и минимальное время ожидания 14 миллисекунд.
Номинальное напряжение: | 24 или 48 вольт постоянного тока |
Диапазон входного напряжения: | от 21 до 56 вольт постоянного тока |
Сила ввода: | 50 Вт при полной мощности |
Грузоподъемность: | 30 Вт |
Местонахождение на базе: | Самый левый слот |
Сообщение: | RS 485 Серийный порт |
Диапазон номинального напряжения входного напряжения Начать запускать |
24 или 48 VDC
от 21 до 56 VDC от 18 до 56 VDC |
Сила ввода Входящий ток |
Максимально 50 Вт при полной нагрузке Пик 4A, максимум 100 мс |
Выходная мощность |
5 VDC: максимум 15 Вт Реле 24 VDC: максимум 15 Вт 24 VDC Изолированный: максимум 20 Вт ПРИМЕЧАНИЕ: максимум 30 Вт в общей сложности (все три выхода) |
Выходное напряжение |
5 VDC: от 5,0 VDC до 5,2 VDC (номинальная частота 5,1 VDC) 24 VDC Реле: от 24 до 28 VDC 24 VDC Изолированный: 21,5 VDC до 28 VDC |
Ограничения защиты Перенапряжение: перенапряжение; |
Выход 5 VDC: от 6,4 до 7 В 5 Выход VDC: 4 A максимум |
Время ожидания: | 14 мс минимум |
Стандарты |
См. таблицу данных GFK-0867B или более позднюю версию для стандартов продукции и общих спецификаций. |
